起重驳船船体结构三维设计方案

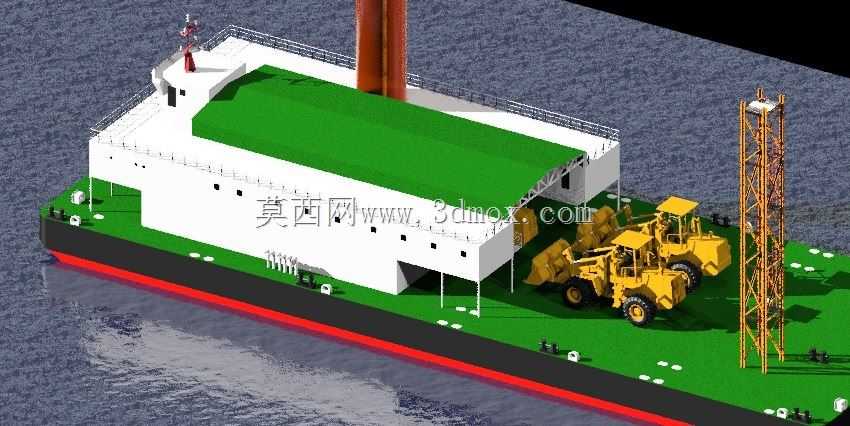

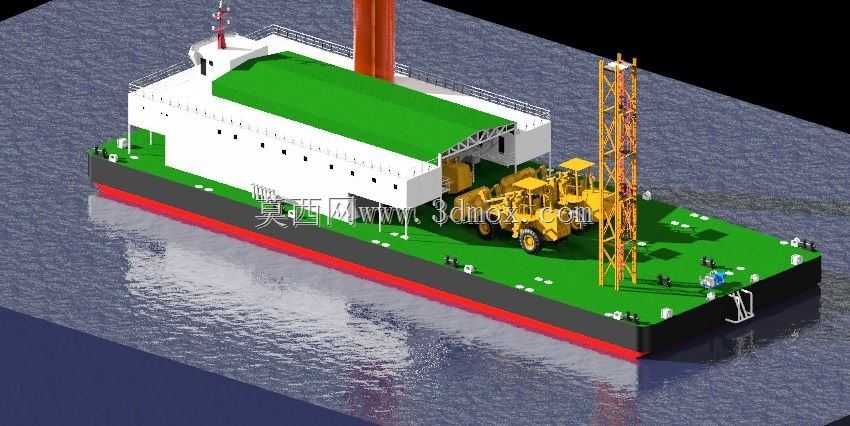

　　在近岸港口运维、内河航道整治、水上桥梁构件吊装、水下管线铺设这类作业场景里，起重驳船是无法被替代的核心作业载体，不同于自航起重船的高建造成本与吃水限制，非自航起重驳船可以依托拖轮调度，在浅滩、内河支汊、港池内部这类受限水域完成重型构件的吊装转运作业，适配的作业场景覆盖了从千吨级码头泊位改造到小型水上构筑物搭建的全跨度需求。做这类船舶的三维结构设计时，首先要锚定的是作业工况的边界约束，比如常规划定的作业水域风浪等级不超过蒲氏6级，作业流速不大于1.5m/s，船体的稳性校核要覆盖吊重回转全角度的倾覆力矩变化，这部分的结构配重设计不能只靠经验估算，要在三维模型里把压载舱的分区、可调压载水的调配逻辑和吊重幅度做联动匹配，避免出现单侧吊重时船体横倾角度超过作业允许阈值的问题。从船体本身的功能布局来看，主甲板作为核心承载面，除了预留起重设备的基座安装位置，还要在甲板周边规划系缆桩、导缆孔的布置点位，锚机系统的安装位要兼顾船首抛锚定位和船侧带缆固定的双重需求，甲板下方的舱室划分要同时满足压载水舱、燃油舱（配套拖带及辅助发电用）、设备储物舱的空间分配，舱壁的结构加强筋布置要对应甲板上方的重载承载区域，尤其是起重基座正下方的舱内结构，要做纵横向的十字加强结构，把吊重产生的集中载荷分散到整个船体的主纵梁、主肋骨框架上，避免局部应力集中导致的结构变形。很多新手做这类驳船模型时容易忽略的是安装边界的预留，比如起重设备的基座法兰和甲板预埋结构的配合公差，要在三维模型里提前预留现场焊接的调整余量，甲板面的系缆设备安装位要避开吊臂回转的扫掠范围，防止作业时吊具或者吊重和甲板附属设备发生碰撞；船体外板的线型设计不需要追求高速船的低阻特性，而是要侧重宽体浅吃水的稳性优势，通常这类驳船的型宽和型深比会控制在合理区间，保证浅吃水状态下依然有足够的复原力矩，船底结构要做平底设计，方便在低潮位时坐滩作业，适配潮差较大的沿海水域作业需求。

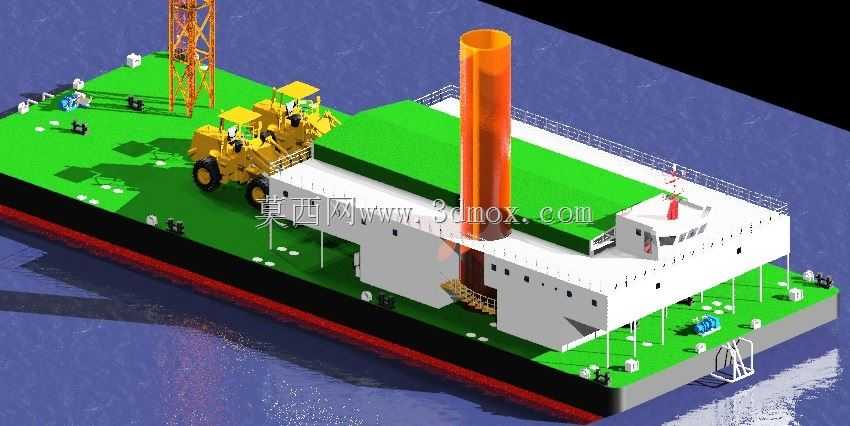

　　再看作业功能的匹配设计，主甲板的有效作业区域要留出足够的构件临时堆放空间，不能只考虑起重设备本身的占位，比如吊装沉箱、钢管桩这类水工构件时，甲板上要预留临时固定的绑扎点位置，舷侧的护舷结构要突出船体外板一定距离，靠泊作业时缓冲和码头、其他作业船舶的碰撞冲击力，护舷的安装座结构要和船体肋骨做刚性连接，保证碰撞载荷能有效传递到主结构上。在三维建模的过程中，结构件的干涉检查是核心环节，比如甲板下方的压载水管路布置要避开主加强筋的走线位置，人孔的开设位置要避开高应力区域，同时保证每个舱室都有通达的检修通道；起重作业时的压载水调节管路要做对称布置，保证调载时船体姿态调整的响应速度，避免单侧注水过快导致的船体倾斜。

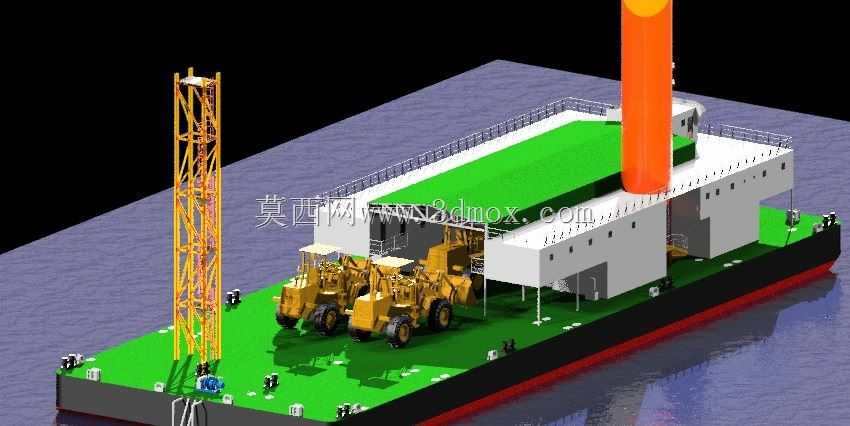

　　不同于运输类驳船的设计逻辑，起重驳船的结构强度校核要重点考虑动载荷的影响，吊重起升、回转时产生的动载系数要叠加到结构载荷计算里，对应的主甲板板厚、纵骨规格都要比同尺度的运输驳船高一个等级，尤其是吊臂回转支承区域的甲板结构，要做双层板加强，中间布置加强筋格构，把集中载荷逐层分散。另外还要考虑作业时的定位需求，除了常规的锚泊定位，模型里还要预留定位桩的安装位置，在水流平缓的内河区域作业时，可以通过定位桩插入河床实现船体的精准固定，不需要频繁调整锚缆位置，提升吊装作业的效率。很多现场作业反馈的问题都能在三维设计阶段提前规避，比如之前有同类型驳船因为导缆孔位置布置不合理，带缆时缆绳和甲板吊的支腿发生摩擦，长时间作业磨断缆绳引发安全事故，在三维模型里做全工况的运动仿真，就能提前发现这类空间干涉问题，调整导缆孔的安装角度和位置；还有甲板面的排水坡度设计，要保证作业时甲板上的积水能快速流向舷侧排水孔，避免积水增加船体自重同时带来作业面湿滑的安全隐患，排水孔的位置要避开舷侧靠泊的护舷区域，防止排水时冲刷靠泊的其他船舶。

　　从安装施工的角度来说，三维模型里的每个结构分段都要提前做好划分标记，对应船厂的分段建造工艺，把船底分段、舷侧分段、甲板分段的拼接坡口位置在模型里标注清楚，减少现场建造时的尺寸误差，尤其是起重基座的预埋结构，要在分段建造时就完成定位焊接，避免总段合拢后再开孔安装带来的结构强度损失。整体来看，这类起重驳船的三维设计核心是围绕作业稳性、结构强度、操作便利性三个核心维度展开，不需要冗余的装饰性结构，所有的结构设计都要服务于实际水上起重作业的需求，每个部件的位置、尺寸都要对应实际作业的工况约束，才能保证建造完成后的船舶能安全高效地完成各类水上起重作业任务。
