双桅复古盖伦帆船结构三维设计

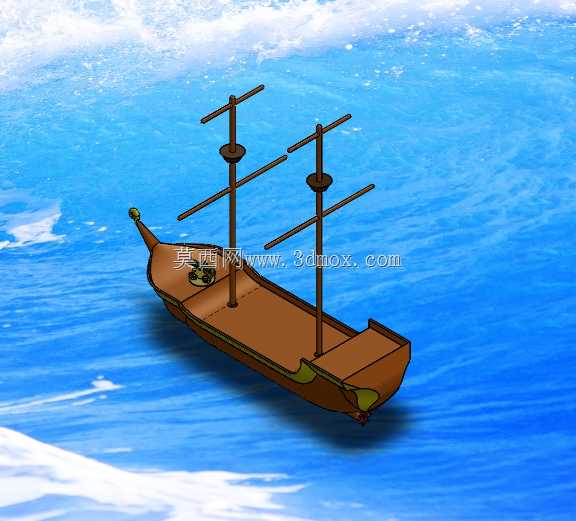

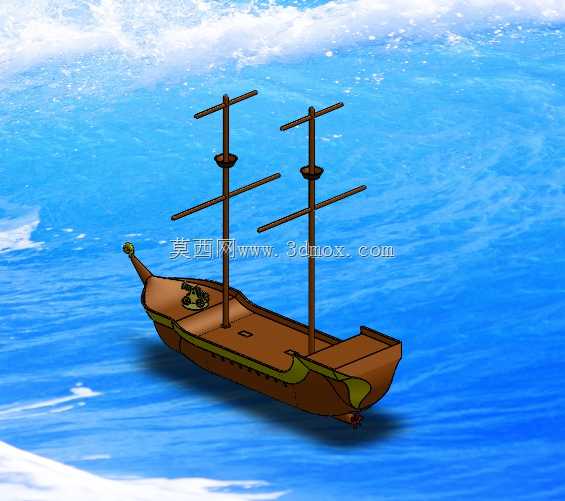

本次设计的双桅复古盖伦帆船结构，核心面向教学演示、文创展陈、小型航模改装三类应用场景，在结构设计阶段优先还原了盖伦帆船典型的宽体船身特征，区别于早期狭长桨帆船的结构逻辑，宽体船身的型线设计从船艏柱开始以平缓弧度向船中扩展，至船舯位置达到最大船宽，再以流畅的收弧过渡到方形船艉，这种型线设计一方面能在同等船长条件下获得更大的甲板使用面积，可适配教学场景下的结构拆解展示需求，展陈场景下也能在船身表面预留足够的装饰件安装位，满足复古外观的还原需求。

从功能特性来看，该结构完全遵循盖伦帆船的实际受力逻辑做了简化适配，两根主桅杆的安装位分别设置在船身长度方向的1/3与2/3位置，桅杆根部直接嵌入船身内部的龙骨加强结构，避免桅杆在受力时出现根部应力集中的问题；船身内部设置了三道横向隔舱板，将船体内部分隔为四个独立舱段，既可以在教学演示时直观展示古代帆船的舱室划分逻辑，也能在改装为航模时为动力模块、配重模块、控制模块预留独立的安装空间，不同舱段之间的隔舱板上预留了走线孔位，无需额外破坏船体结构即可完成线路布设。

设计思路上没有完全照搬史料中的全尺寸盖伦帆船参数，而是针对小尺寸模型的使用场景做了结构优化，比如将原船复杂的船艏斜桅结构做了简化处理，保留标志性的斜桅造型同时将其与船艏柱做一体化设计，减少小尺寸模型的零件数量，降低后续3D打印或者拼装制作的难度；船身两侧的炮窗结构采用了凹陷式设计，不需要额外安装独立的炮门零件即可还原外观特征，同时凹陷结构也能增加船身侧面的层次感，避免小比例模型外观过于单调。

外形尺寸与安装边界方面，该模型按照1:200的缩放比例设计，整体船长控制在320mm左右，船身最大宽度为95mm，从船底龙骨到主桅杆顶端的总高度为210mm，船身底部为平面结构，可直接放置在平面展台上无需额外支架支撑；如果用于水景展陈，船身的吃水线位置做了明确的结构分界，水线以下的船身表面光滑无突出结构，方便制作水景效果时做密封处理；如果改装为可下水航模，船身内部的配重安装位设置在船舯底部的隔舱内，配重安装后整船重心高度控制在吃水线以下12mm位置，可保证航行时的稳定性，不会出现侧翻问题。

细节结构上，船艉的艉楼结构做了分层设计，两层艉楼的甲板都预留了围栏安装位，可根据使用需求选择安装细杆围栏或者实心围栏；甲板表面的舱口盖采用嵌入式安装结构，与甲板表面齐平，既还原了实船的甲板布局，也不会出现突出结构影响整体外观；船舵结构设置在船艉正中位置，舵杆穿过船艉板延伸至甲板表面，可灵活转动，既可以在静态展示时调整舵角还原不同航行状态，也能在改装为动态航模时连接舵机实现转向控制。

在结构强度设计上，船身外壳采用2mm的均匀壁厚设计，既保证了3D打印时的结构强度，不会出现薄壁破损问题，也不会因为壁厚过大导致整体重量超标；龙骨结构从船艏一直延伸到船艉，与船身外壳、横向隔舱板做一体化连接，整个船体结构形成一个完整的受力整体，即使日常拿取、移动也不会出现船身变形或者连接处断裂的问题；桅杆与船身的连接位置设置了方形定位台，桅杆插入后不会出现转动问题，保证帆装安装后桅杆的垂直度符合展示要求。
