高转速侧流式涡轮泵结构设计方案

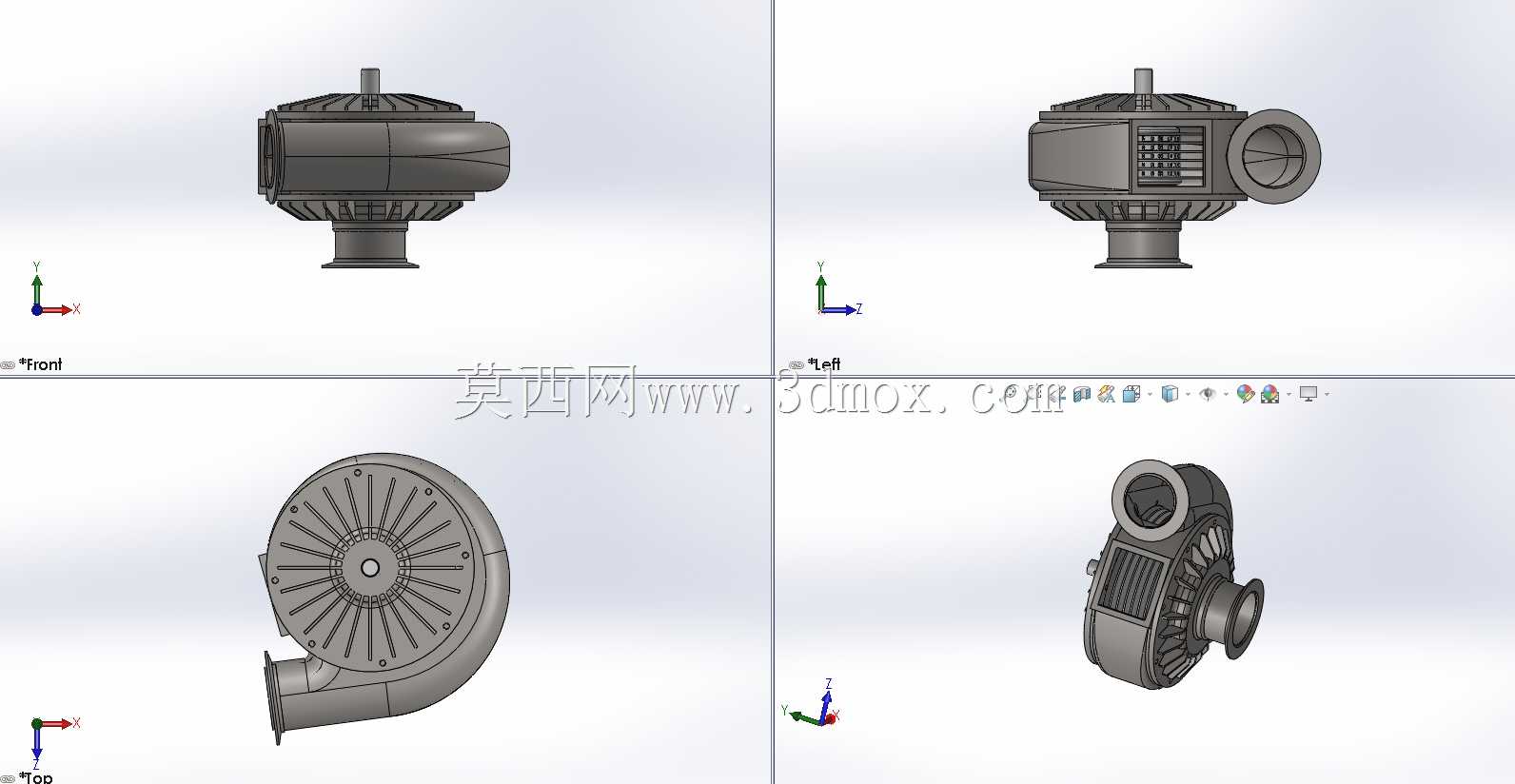

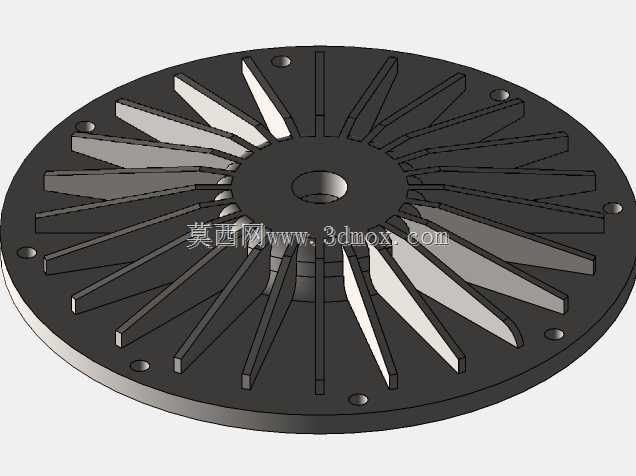

　　在小流量高扬程的流体输送场景中，普通离心泵往往受限于叶轮结构特性，难以在紧凑安装空间内实现足够的输出压力，而涡轮泵凭借其独特的叶轮与流道匹配设计，恰好填补了这一应用空白。这类设备常被应用在机床冷却系统的高压切削液输送、小型锅炉给水增压、化工流程中低粘度洁净介质的精准输送，以及车用燃油供给系统的低压段输运环节，其运行稳定性直接影响整套系统的工作可靠性。从结构功能来看，这款涡轮泵的核心做功部件为周向布置径向直叶片的开式叶轮，叶轮与泵壳之间的环形流道构成了介质能量转换的核心空间，当叶轮高速旋转时，进入流道的介质会在叶片的推动下多次进出叶轮叶道，在反复的动量交换过程中持续获得压力能，相比同尺寸的普通离心泵，其输出扬程可达到前者的2-3倍，同时具备一定的自吸能力，能够降低系统初次启动时的灌泵操作要求。在设计思路的落地过程中，首先需要平衡叶轮叶片的数量与流道过流面积的匹配关系：叶片数量过少会导致介质在流道内的环流损失增大，压力脉动幅值升高，运行时的振动噪声难以控制；叶片数量过多则会挤占过流空间，降低介质通流效率，同时增大叶轮转动时的圆盘摩擦损失，拉低整机运行效率。这款模型的叶轮采用了等厚度径向直叶片设计，叶片沿叶轮周向均匀分布，叶根与叶轮轮盘采用圆角过渡，既避免了应力集中导致的叶轮高速运转时的结构失效，也减少了介质在叶道入口处的冲击损失。

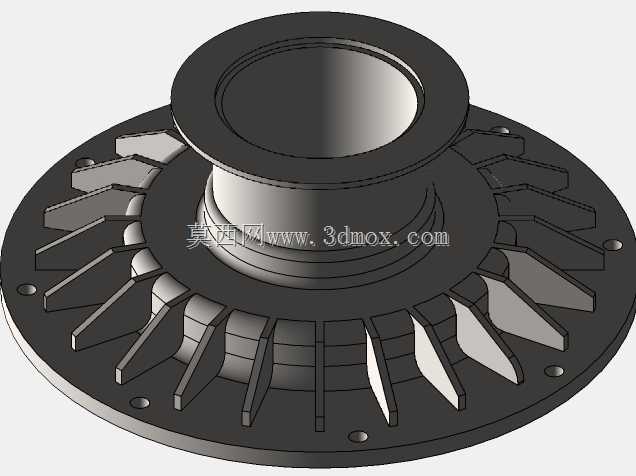

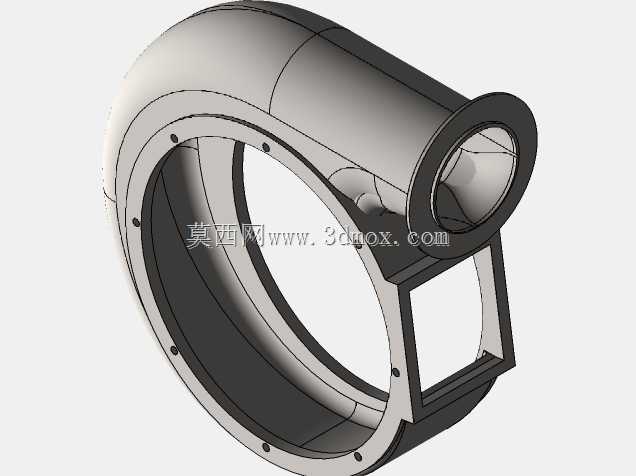

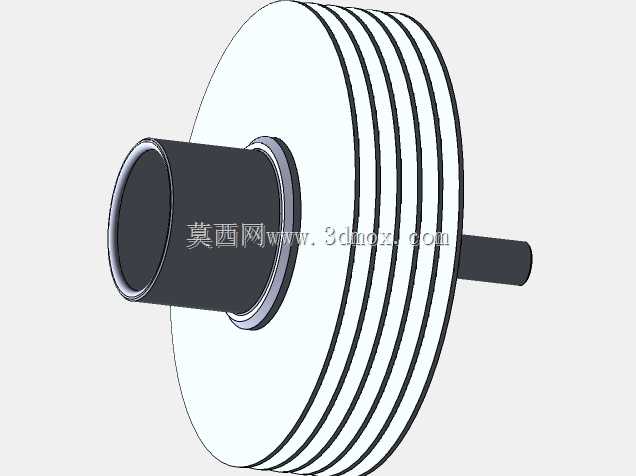

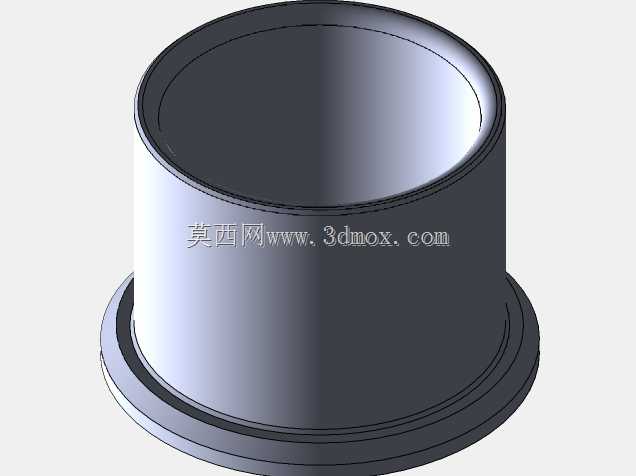

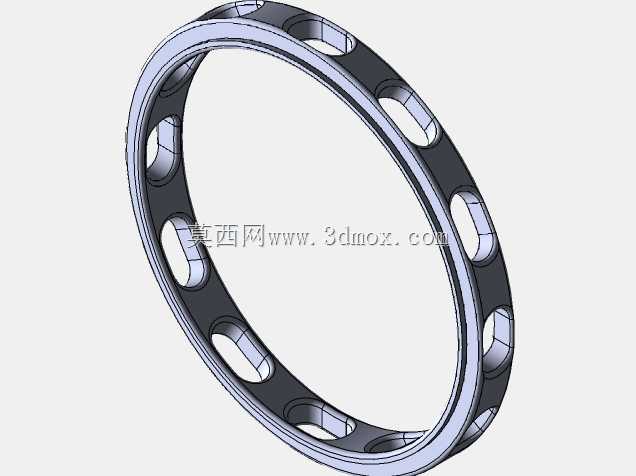

　　泵壳部分采用蜗壳式侧向出口设计，出口段为圆形截面的渐扩管结构，能够将从环形流道流出的高速介质的部分动能平稳转换为压力能，降低出口段的流动损失；泵壳与叶轮配合的端面设置有精准的配合止口，能够保证装配时叶轮与泵壳的同轴度，控制叶顶间隙在合理范围内，间隙过大会导致介质回流损失增大，容积效率下降，间隙过小则可能在叶轮高速运转时出现刮蹭，引发部件磨损甚至卡滞。从安装边界来看，这款涡轮泵的进口设置在泵体轴向端面上，采用法兰连接结构，出口沿泵壳切向向上布置，同样采用标准法兰接口，能够直接对接工业现场常用的金属管路系统，安装时需要保证泵轴与驱动电机轴的同轴度误差在允许范围内，避免联轴器处产生额外的径向载荷，缩短轴承使用寿命。

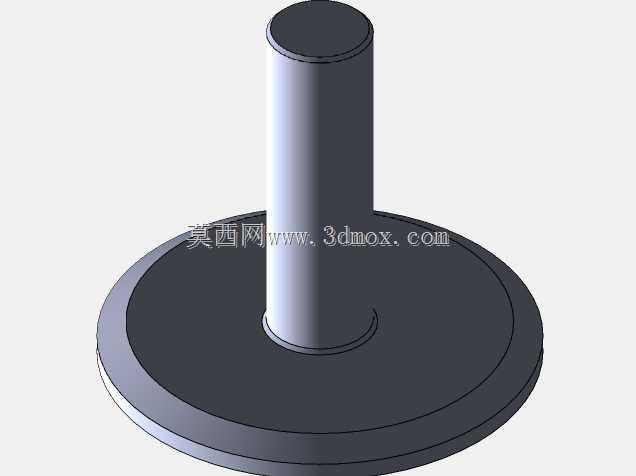

　　泵体的安装脚设置在蜗壳下方的支撑结构上，安装孔的位置经过匹配设计，能够适配常规的泵组安装基座，不需要额外制作复杂的转接支架。在细节结构处理上，泵壳的轴封位置预留了标准的密封件安装槽，可根据输送介质的特性选配机械密封或者填料密封，输送洁净无腐蚀性的介质如冷却水、润滑油时可采用结构简单的骨架油封，输送有一定腐蚀性或者易挥发的介质时则可换装对应材质的机械密封，提升密封可靠性。叶轮与泵轴的连接采用键传动结构，轴端设置有锁紧螺母与止动垫圈，能够避免高速运转时叶轮出现轴向窜动，保证叶轮与泵壳的轴向间隙始终处于设计范围内。

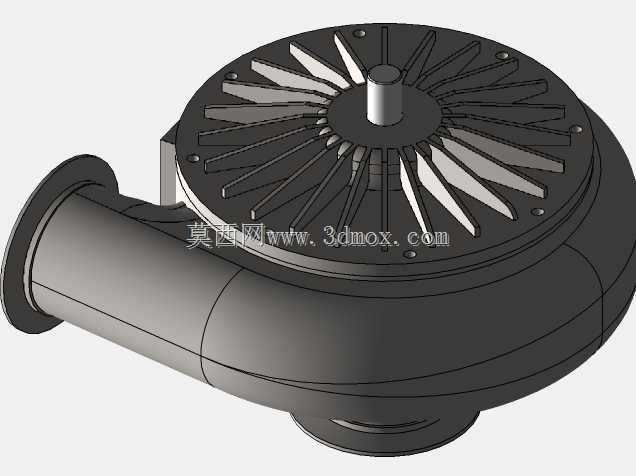

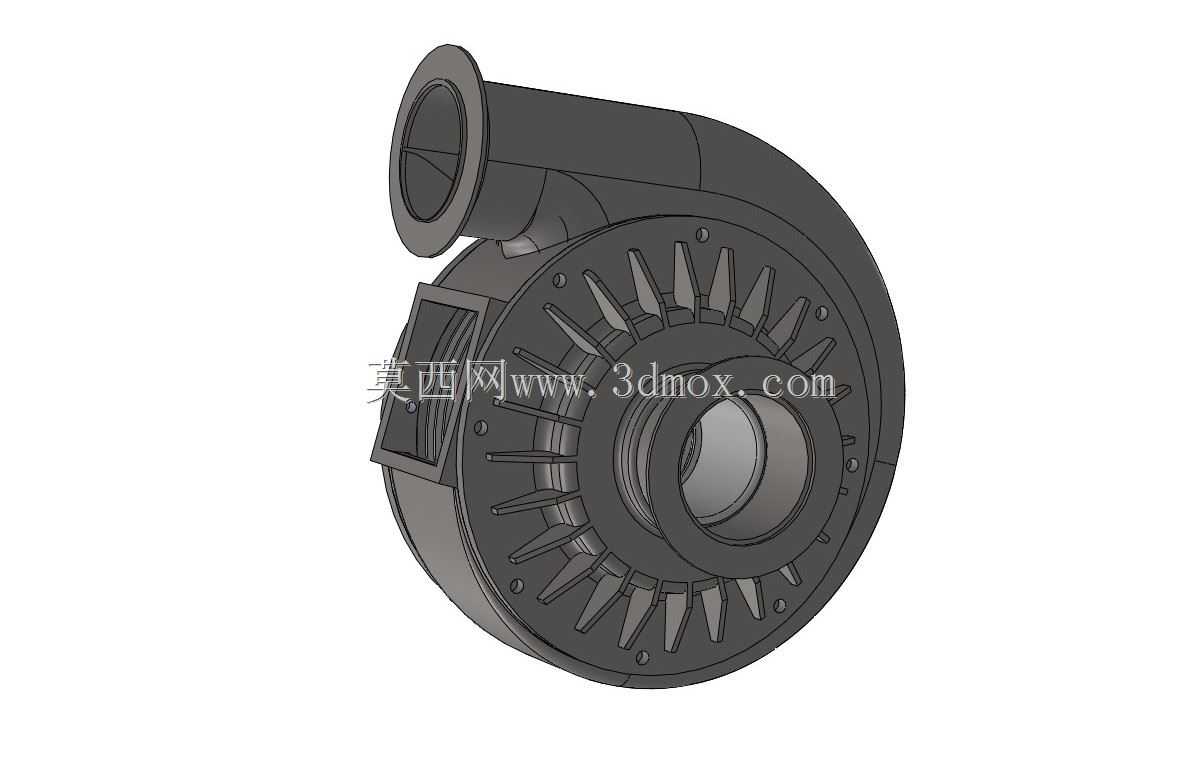

　　在实际选型应用中，需要注意这类涡轮泵仅适合输送不含固体颗粒的洁净介质，若介质中存在硬质颗粒，会快速磨损叶轮流道与泵壳内壁，导致泵的性能快速下降，同时运行前需要确认泵腔内留存有足够的引液介质，避免干磨损坏密封件与叶轮部件。从三维建模的角度来看，这款模型完整还原了涡轮泵的内外结构细节，叶轮叶片的阵列角度、蜗壳流道的型线、进出口法兰的连接尺寸、安装脚的孔位参数都按照实际工程设计比例搭建，既可以作为流体机械设计人员的结构参考，也能够用于泵类设备的教学演示、装配工艺模拟，帮助相关从业者快速理解侧流式涡轮泵的工作原理与结构组成，在进行同类型产品的改型设计时，也可以直接基于该模型的基础结构调整流道尺寸、叶轮参数，适配不同的流量扬程需求，减少重复建模的工作量。
