框架式遥控水下航行器结构设计

这套水下航行器的结构设计，核心围绕近浅海观测、水下结构巡检这类常规作业场景展开，没有采用一体化耐压壳的紧凑布局，反而选用开放式管架作为承载主体，本质是适配民用级浅水作业的维护需求——日常作业中推进器缠到渔网、外接传感器磕碰损坏时，不用拆解整个密封舱就能快速更换配件，外场作业的备件更换效率比封闭壳体结构高不少。

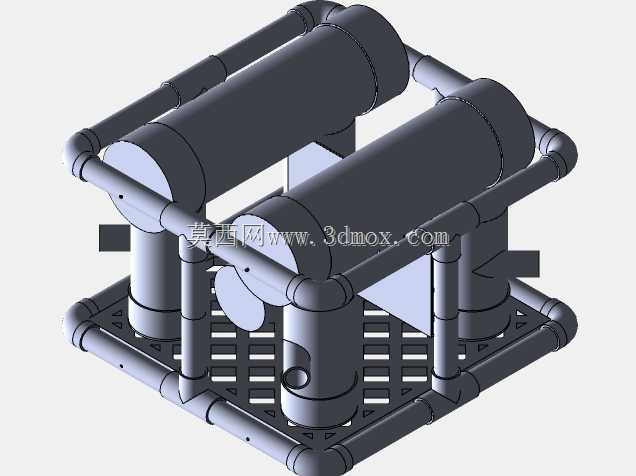

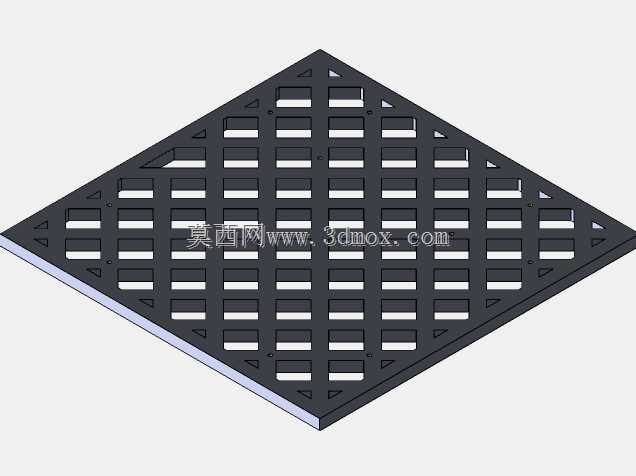

整体框架采用等径圆管拼接成型，所有连接节点都做了圆弧过渡处理，没有突出的尖锐棱角，一方面是避免水下布放回收时刮蹭作业船的甲板防护层、扯断脐带缆，另一方面也能减少水下航行时的紊流挂扯，降低水草、废弃渔网缠绕架体的概率。架体底部预留了整面的格栅式安装平面，格栅的开孔间距经过匹配计算，既可以直接固定水下摄像头、成像声呐、水质采样模块这类常规作业载荷，也能通过快装压块加装小型机械臂、清淤刷这类作业工具，安装孔位采用通用间距设计，不用二次打孔就能适配市面上多数民用级水下作业配件，安装边界覆盖了浅水作业的绝大多数常规载荷需求。

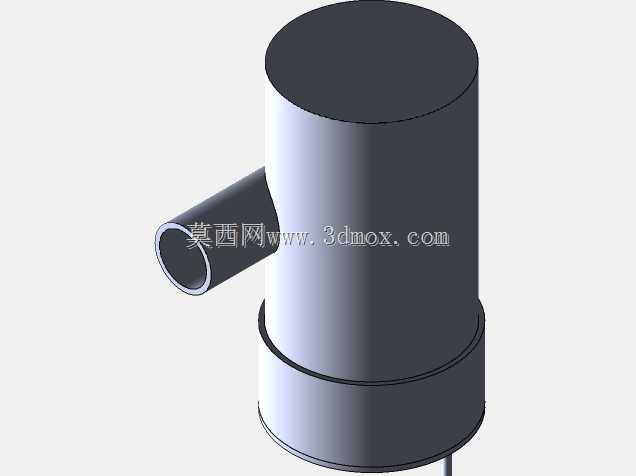

两个横向布置的圆柱形舱体是整套设备的核心密封单元，靠前的舱体为平衡舱，内部预留了配重调节块的安装空间，可以根据搭载载荷的重量变化调整压载位置，保证航行器在不同载荷配置下都能保持水平浮态，避免出现头重脚轻的倾斜问题；靠后的舱体集成了动力控制与供电模块，和平衡舱采用分体式密封设计，两个舱体之间的管线全部沿框架圆管排布，通过管卡固定，不会在架体内部悬空晃动，减少航行时的管线摆动阻力。

推进器的安装位全部预留于框架的外侧节点位置，上下、左右方向的推进器安装座都做了同轴度定位设计，安装时不用反复校准推力轴线，就能保证各个方向的推力输出方向与航行器重心轴线重合，减少航行时的偏航修正量，降低动力损耗。框架的外围管体同时承担防撞防护作用，所有突出的传感器、舱体端盖都处于管架的包围轮廓内部，水下靠近桥墩、坝体、管道这类硬质结构作业时，即使发生轻微碰撞，冲击力也会先由框架承担，不会直接磕碰密封舱端盖和外接传感器，降低密封失效、设备损坏的风险。

从结构强度的角度考虑，框架的管体连接节点都做了局部加强处理，在长期受水流冲击、推进器反作用力震动的工况下，不会出现节点开焊、管体变形的问题，整体尺寸控制在单人可搬运的范围内，布放时不需要借助大型吊装设备，两名作业人员就能完成布放回收，适配小型作业船、岸边作业的使用场景。架体顶部预留了脐带缆的固定点位，脐带缆通过专用夹块固定在框架上，拉力直接由框架承担，不会拉扯到舱体的水密接头，避免航行时脐带缆晃动扯动接头造成密封失效。

这套结构的设计逻辑没有追求极限的下潜深度与航速，而是优先考虑浅水作业场景下的实用性、维护便捷性与载荷拓展能力，所有安装接口都采用通用化设计，作业人员可以根据不同的任务需求快速更换搭载模块，不用对主体框架做结构性修改，适配水下管道巡检、水库坝体检测、近海水产养殖观测、水下残骸搜寻等多种浅水作业场景，平衡了制造成本、使用可靠性与场景适配性。
