带搬运框架的海上IBC储运油箱结构

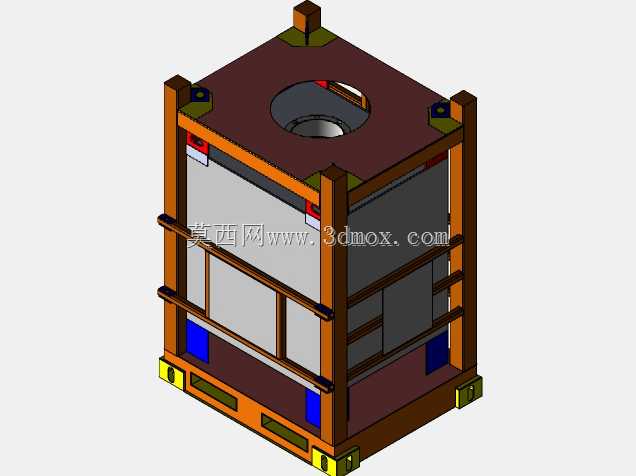

　　外框架的顶部四个角点设置了堆叠定位凸台，对应底部框架的凹入式定位槽，多台容器堆叠时上下层可自动嵌合定位，无需额外绑扎固定即可满足船舶横摇纵摇工况下的防移位要求，凸台旁预留的吊装孔可直接适配标准卸扣，满足码头、船用吊机的快速吊装作业需求。框架底部预留了标准叉车孔位，孔位边缘做了加厚包边处理，可适配3吨级叉车的叉齿插入深度，满足厂区、码头平面转运的作业要求，叉车孔旁的黄色标识块为反光定位标识，方便低光照环境下叉车作业对位。这款带集成搬运框架的储油容器，主要面向海上作业平台、近海转运船舶的液态油料存储转运场景设计，解决传统散装储油容器在海洋高湿高盐、颠簸晃动工况下易变形、吊装转运不便、堆叠稳定性差的实际痛点。从结构设计逻辑来看，整体采用外框架包覆内胆的双层承载思路，外部的型钢焊接框架承担全部吊装、堆叠、叉运载荷，内部的密封内胆仅承担油料存储的密封与静压载荷，将承载功能与密封功能拆分，避免传统一体式储油箱在受外力冲击时焊缝开裂渗漏的问题。

　　内胆顶部的圆形注油口采用凸起式设计，注油口周边设置了集液槽，加注油料时溢出的残液可汇集在槽内，不会顺着箱体侧壁流到外框架上造成盐雾腐蚀加速，注油口的密封面采用平面法兰结构，可适配标准快接接头，满足不同口径加注管路的快速连接需求。内胆侧壁设置了多道横向加强筋，筋条位置与外框架的横向横梁一一对应，当容器内部注满油料时，内胆侧壁的液体静压可通过加强筋传递到外框架横梁上，避免内胆侧壁长期受静压出现鼓胀变形。外框架的竖向立柱采用矩形截面型钢，立柱与上下端框的连接位置设置了三角形加强筋，可承受吊装时的动载荷以及堆叠时上层容器的静载荷，框架内侧与内胆接触的位置粘贴了橡胶缓冲垫，可吸收船舶航行时的颠簸振动，避免内胆与框架刚性接触出现磨损。

　　从安装边界来看，整体外形为规整立方体结构，占用空间与标准IBC容器一致，可直接适配现有IBC容器的存储货架、运输固定位，无需对现有储运设施做改造即可直接替换使用。框架底部的离地高度满足手动液压搬运车的最低作业高度要求，即使没有叉车的场景也可通过手动搬运车完成短距离移位。内胆底部设置了排污口，位置略低于内胆底面最低点，可完全排空内部残留油料与沉积杂质，方便定期清理维护。外框架表面做了多层防腐处理，底层为喷砂除锈后的环氧富锌底漆，中间层为云铁中间漆，面层为耐紫外线的聚氨酯面漆，可适应海洋环境下的盐雾、潮湿、紫外线照射工况，延长框架的使用寿命。

　　内胆采用耐油钢板焊接成型，所有焊缝都做了煤油渗漏检测，确保存储油料时无渗漏风险，内胆内壁做了防锈处理，避免长期存储油料时内壁锈蚀污染油品。在实际作业场景中，这款容器可直接固定在船舶甲板的专用固定位上，框架侧面预留的绑扎孔可穿过绑扎带与甲板地铃固定，遭遇恶劣海况时也不会出现移位倾覆，相比传统的圆柱形储油罐，立方体结构的空间利用率更高，相同占地面积下可多存储约20%的油料，堆叠存储时的稳定性也更优。设计过程中充分考虑了不同作业环节的操作需求，注油口的高度适配常规加注枪的操作高度，操作人员站在地面即可完成加注作业，无需登高；排污口的位置适配标准接油桶的高度，排空残液时无需额外垫高容器。外框架的所有棱角都做了圆角打磨处理，避免作业过程中尖锐棱角划伤操作人员，框架上的所有标识位置都预留了安装平面，可粘贴油品标识、载重标识、安全警示标识，满足作业现场的目视化管理要求。
