摩托艇动力系统RAVE排气阀结构

　　这款阀件主要应用于小排量高功率摩托艇的二冲程动力单元排气控制回路，是动力输出特性调节的核心执行部件，直接关联全转速区间的动力响应与排气效率表现。在实际水上工况中，摩托艇动力单元长期处于高负荷、高湿度、高盐雾的运行环境，RAVE阀的核心作用是根据排气压力动态调整排气口的开启时序与通流截面，低转速工况下缩小排气通径，提升缸内扫气效率，优化低扭输出表现，避免低转速区间混合气逃逸导致的动力疲软；高转速工况下自动打开扩大排气通径，降低排气背压，让高转速区间的功率输出更顺畅，匹配水上竞速类工况下的全转速动力需求。

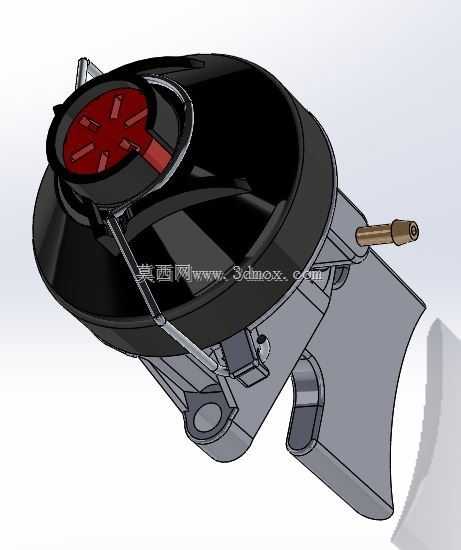

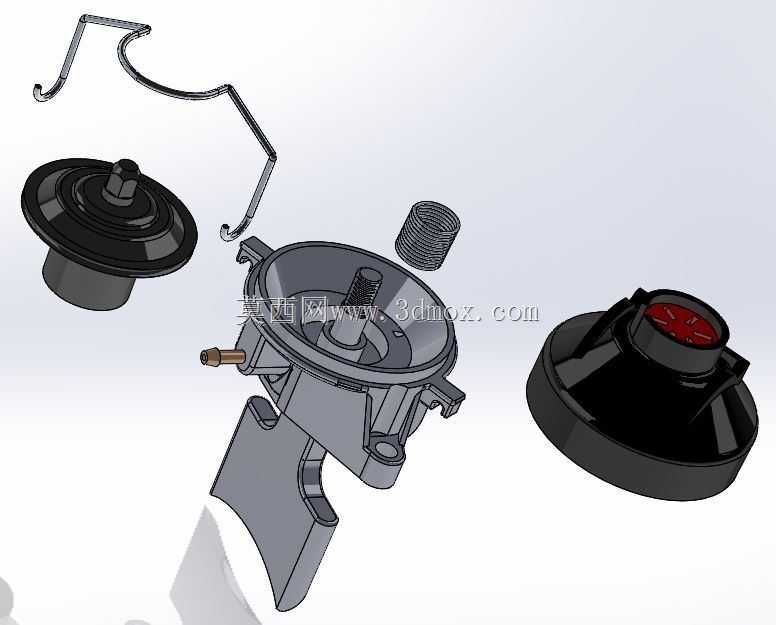

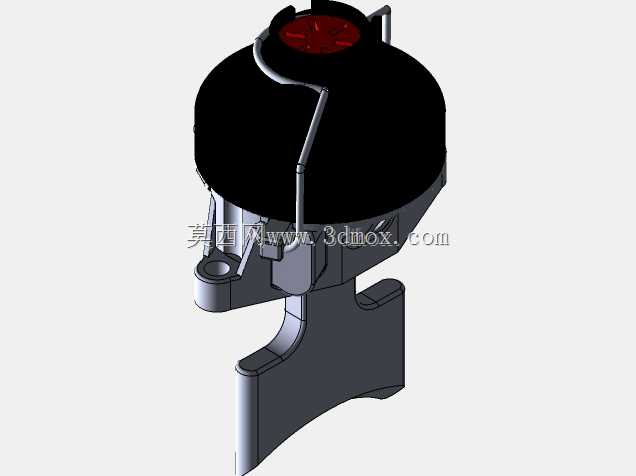

　　从结构设计逻辑来看，该阀件采用分体式装配结构，上部为压力感应驱动腔，采用密封式壳体设计，隔绝外部水汽与盐雾侵入内部驱动机构，下部为阀片执行端，直接对接缸体排气通道，侧置的定位销轴用于安装时的周向定位，避免装配后阀片转动错位导致的密封失效。设计过程中优先考虑了安装边界的适配性，整体安装法兰轮廓匹配对应排量动力单元的缸头安装位，无需额外改装转接座即可直接对位安装，阀片的行程范围经过匹配调校，全开状态下不会与缸体内部的活塞运动轨迹产生干涉，全闭状态下密封面与排气口的贴合间隙控制在合理范围，避免漏气导致的缸压损失。

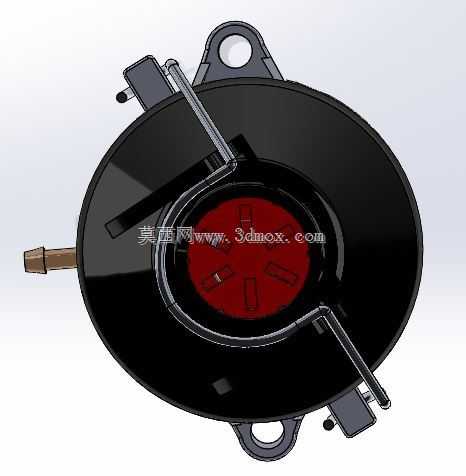

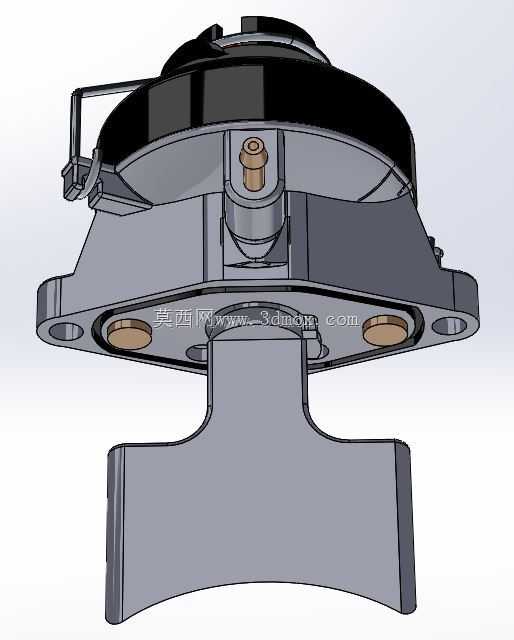

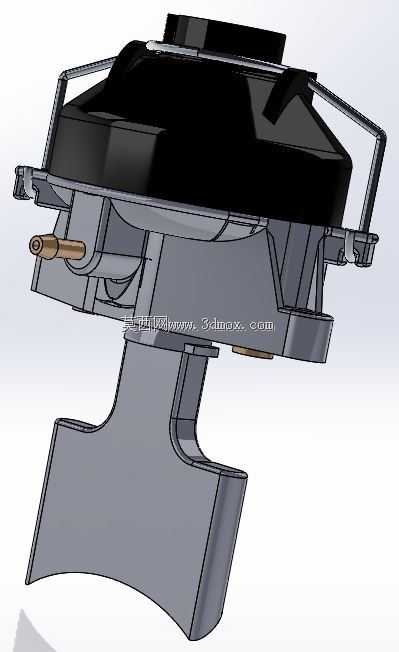

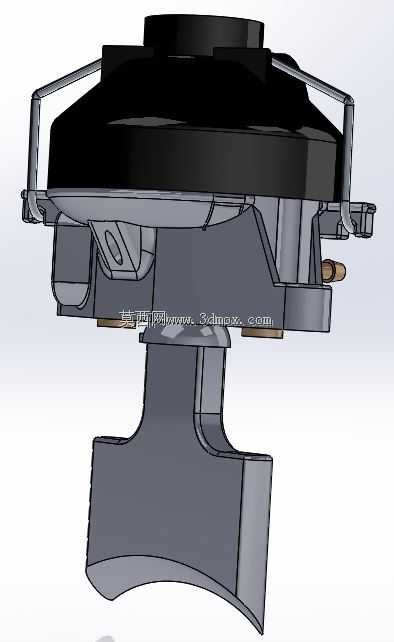

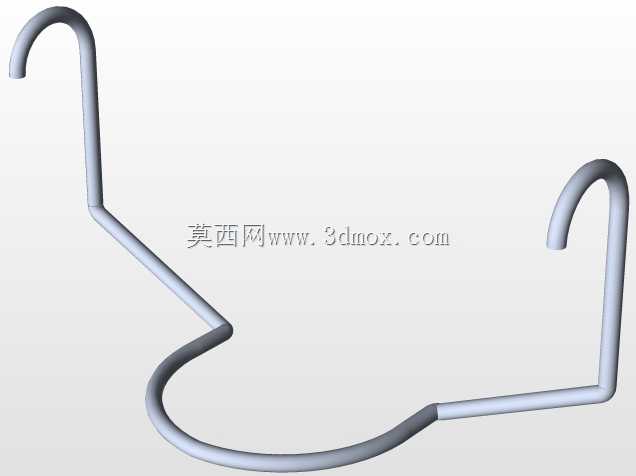

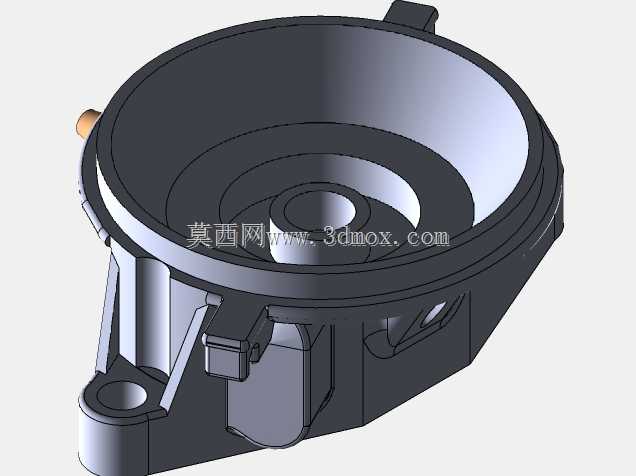

　　外形结构上，上部驱动腔采用多边形防护壳体，外侧设置的金属卡扣结构用于快速拆装检修，无需专用工具即可完成上盖的拆卸，方便日常使用后的清洁维护；下部阀座采用流线型过渡结构，减少排气气流通过时的紊流损失，气流接触面做了平滑过渡处理，避免长期高速气流冲刷导致的局部磨损。在实际装配适配中，该阀件的安装孔位采用对称式布局，可兼容同系列不同调校版本的动力单元安装需求，侧置的信号取气接口直接连通缸体排气道，无需额外布设外部控制管路，依靠排气压力自身即可驱动阀片动作，无需额外电子控制单元介入，结构可靠性更高，适配水上运动设备轻量化、高可靠性的设计需求。

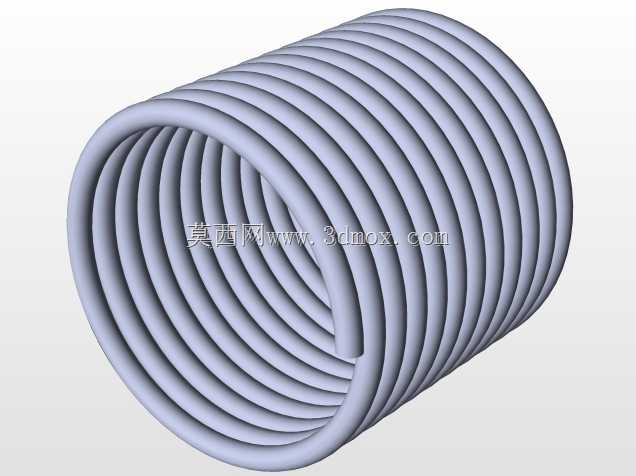

　　结构细节上，阀片与阀座的配合面采用耐磨材质匹配设计，长期往复动作下的磨损量控制在较低水平，可适应高频次的转速变化工况；上部驱动腔的复位弹簧刚度经过匹配调校，阀片开启与关闭的动作转速点对应动力输出的扭矩峰值区间，避免动作点偏移导致的动力衔接突兀问题。从工况适配角度，该阀件的密封结构可抵御水上工况下的水汽、盐雾侵蚀，金属部件表面做了对应的防腐处理，长期接触潮湿环境也不会出现锈蚀卡滞问题；整体重量控制在较低水平，不会给动力单元增加过多额外负载，符合摩托艇类产品轻量化的设计方向。在建模实现层面，该结构完整还原了实际零件的装配关系，所有配合面的公差带按照实际生产要求做了对应预留，卡扣结构的弹性变形量、销轴的配合间隙、阀片的行程限位都做了准确还原，可直接用于同类型阀件的结构参考、改装适配或者教学演示，帮助结构设计人员理解二冲程动力单元排气阀的工作逻辑与结构设计要点，也可作为水上动力设备配件选型的结构参考依据，核对安装尺寸与接口匹配度。
