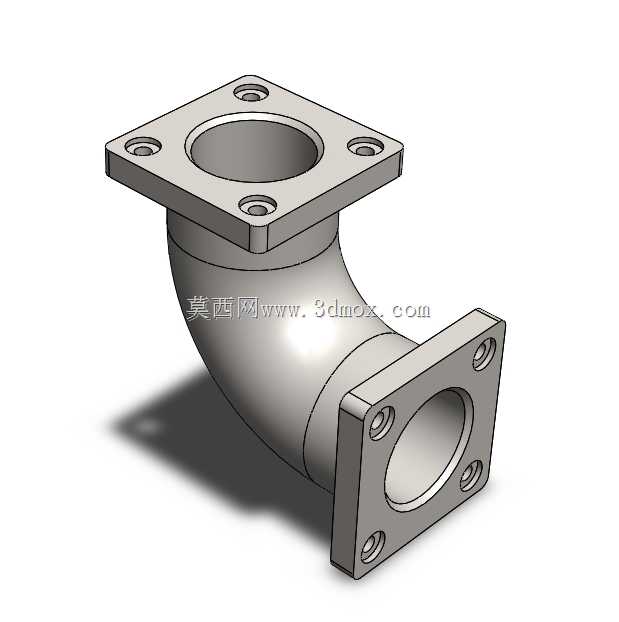

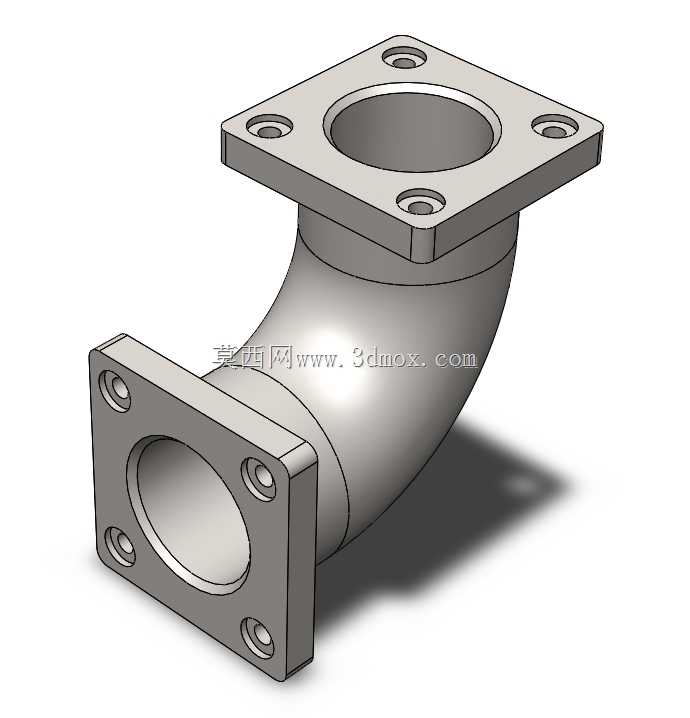

带方形法兰90度直角弯头管件结构

　　在工业管路系统的布局设计中，受安装空间、设备接口朝向、管路走向规划的限制，经常需要改变流体的输送方向，这类带方形安装法兰的90度弯头，就是专门针对大口径管路转向需求设计的连接构件。不同于小口径螺纹连接的弯头，这款弯头两端均采用方形法兰结构，法兰面上预留了四个均匀分布的螺栓安装孔，安装时无需对管路端部做套丝、焊接处理，只需在两个对接法兰面之间加装密封垫片，再穿入紧固螺栓逐步对角拧紧，即可完成管路的转向连接，大幅降低现场安装的作业难度，也方便后期管路检修时的拆卸作业。

　　从实际应用场景来看，这款弯头适配公称通径210毫米的大口径管路，可满足工业生产循环水系统、暖通空调主送风/供回水管道、市政给排水主干管路、农业大田灌溉主输水管线的转向连接需求，尤其适合高压输送工况下的管路布局，两端法兰的压紧式密封结构，能在较高管内压力下保持可靠的密封性能，避免流体渗漏问题。从结构设计思路来看，弯头的弯曲段采用平滑圆弧过渡结构，没有直角转折的突兀结构，流体经过弯头时的局部阻力更小，能有效降低管路系统的压损，减少输送过程中的动力损耗，同时平滑的内壁也不容易滞留流体中的杂质，降低管路堵塞的风险。

　　弯头两端的方形法兰采用与弯管本体一体化的结构设计，不存在焊接法兰的焊缝应力集中问题，长期承受管内压力冲击、管路振动时，法兰与弯管连接位置不容易出现开裂、泄漏的问题，整体结构强度更有保障。在安装边界方面，两端法兰的安装孔位采用对称布局，现场安装时可根据管路走向调整安装角度，适配不同方向的转向需求，法兰的密封面为平面结构，适配常用的橡胶垫片、石棉垫片、金属缠绕垫片等多种密封件，无需定制特殊规格的密封配件。弯头本体采用耐腐材质制造，可耐受常规水、压缩空气以及部分弱腐蚀性流体的长期冲刷腐蚀，适用的工况范围更广，不管是室内的工业生产管路，还是室外露天布设的给排水、灌溉管路，都能保持长期稳定的使用性能。在管路系统设计选型时，这类法兰式弯头不需要考虑管路端部的焊接、螺纹加工精度，只要对接管路的法兰规格、螺栓孔位匹配，即可直接安装使用，能有效缩短管路系统的安装施工周期，降低现场施工的工艺要求。针对高压工况的使用需求，弯头的壁厚经过针对性计算校核，弯曲段的壁厚满足长期承压要求，不会因为流体长期冲刷、压力波动出现管壁破损的问题，法兰的厚度也经过强度校验，螺栓紧固时不会出现法兰变形导致密封失效的情况。

　　在三维建模过程中，这类弯头的建模需要重点关注弯曲段的曲率半径合理性，曲率半径过小会导致流体局部阻力过大，曲率半径过大则会增加弯头的整体安装尺寸，占用过多的管路布设空间，同时要保证两端法兰的端面与对应侧的管路轴线垂直，避免安装后出现管路错位、密封面贴合不严的问题。法兰上的螺栓孔位置需要严格按照对应公称通径的法兰标准进行排布，保证与同规格的管路法兰、设备接口法兰能够完全适配，避免出现孔位错位无法安装的问题。对于管路设计人员来说，这类标准化的法兰弯头模型可以直接调用到管路装配体中，不需要重复建模，能有效提升管路布局的设计效率，同时可以在装配环境中提前校验弯头的安装空间是否足够，与周边的设备、支架是否存在干涉问题，减少现场安装时出现的设计适配问题。
