PVC材质小型水下无人潜航器主体结构

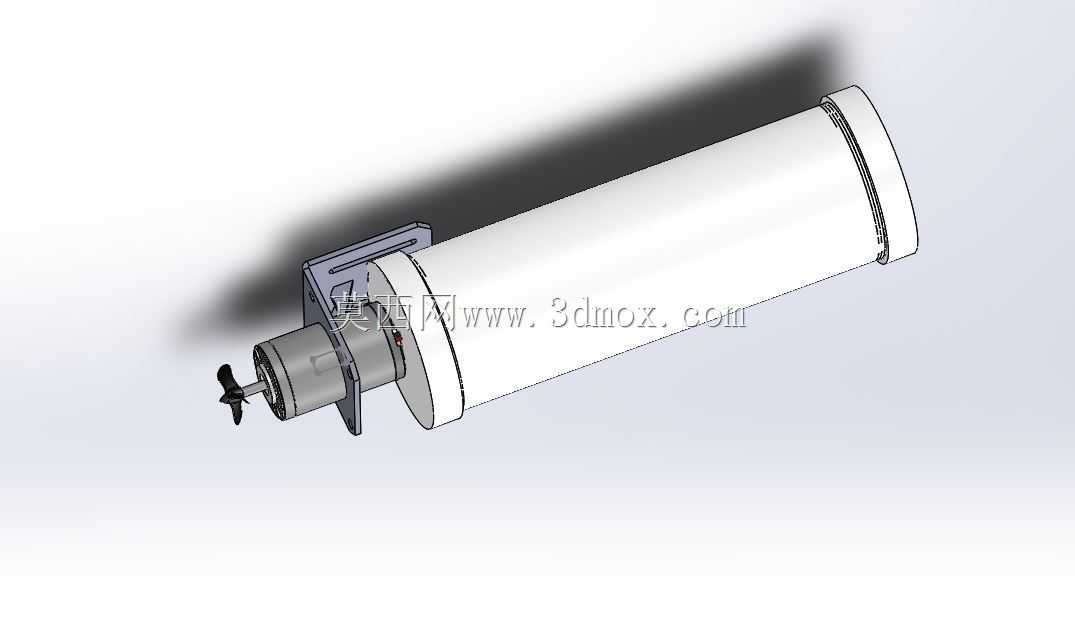

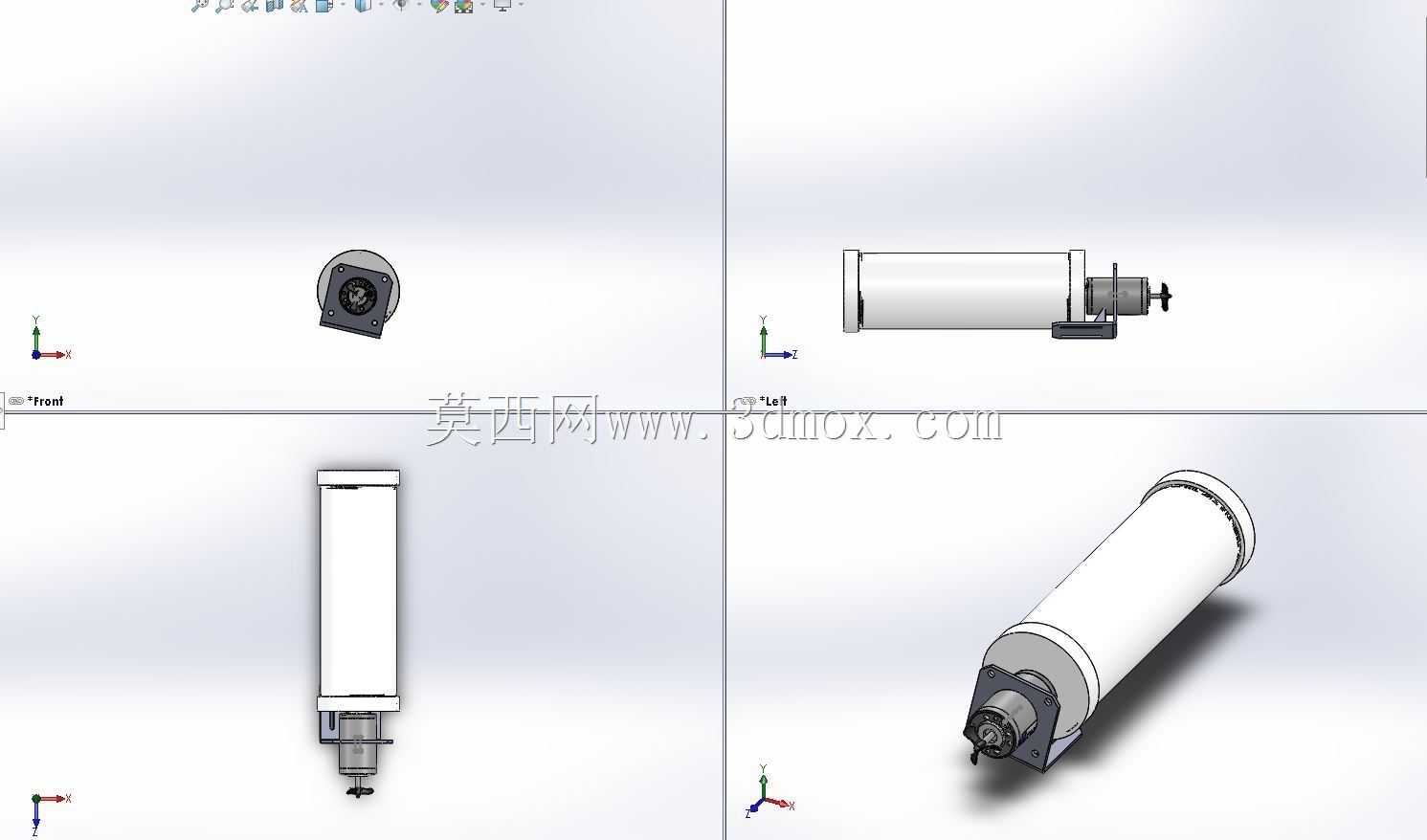

　　这款小型水下无人潜航器主体采用PVC塑料作为核心壳体材料，在近岸浅水域水文探查、小型水域水下巡检、教学实验演示场景中有着明确的适配性，整体结构围绕低加工成本、易装配维护的工程需求展开设计。从结构布局来看，主体采用圆柱段作为核心承压舱，圆柱构型本身在水下受压时应力分布均匀，能够在浅水域0-10米的工作深度下，依靠PVC材料自身的结构强度承受外部水压，无需额外设置加强筋结构即可保证舱体不发生形变，同时圆柱外形在水下航行时的迎流阻力更小，能够降低推进单元的功率损耗。

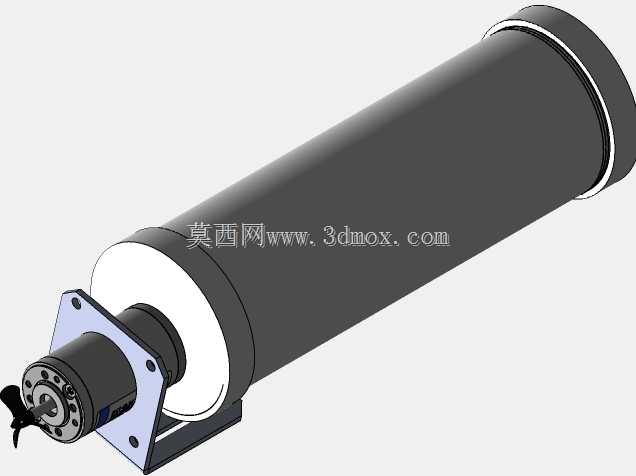

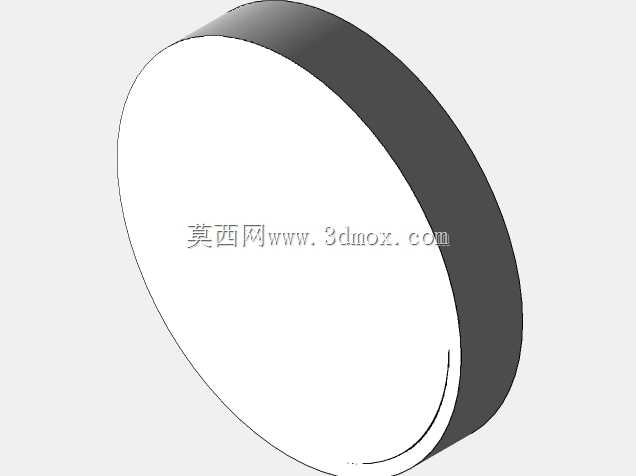

　　舱体前端集成推进单元安装支架，支架采用L型折弯构型，直接与圆柱舱体端面通过紧固件连接，支架上预留的安装孔位可直接适配直径20mm级别的小型直流推进电机，电机输出轴直接连接三叶螺旋桨，推进单元与舱体同轴布置，保证航行时推力方向与舱体轴线重合，避免航行过程中出现偏航力矩。舱体尾端设置可拆卸端盖，端盖与舱体之间采用径向密封结构，端盖上预留有穿线孔位，可方便内部电池、控制模块的布线引出，同时端盖拆卸后可直接完成内部元器件的更换与调试，无需拆解整个舱体结构。

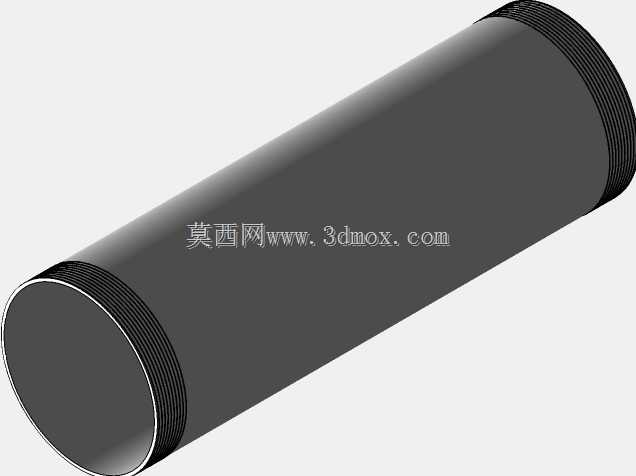

　　从安装边界来看，圆柱舱体的外径控制在75mm范围内，整体长度不含螺旋桨部分为220mm，含螺旋桨的总长度为260mm，安装支架的突出高度为30mm，整体外轮廓尺寸紧凑，既可以作为独立的小型潜航器主体使用，也可以作为功能模块挂载到更大的水下作业平台上。设计过程中充分考虑了PVC材料的加工特性，圆柱舱体可直接采用标准PVC管材切割加工，端盖与安装支架可采用PVC板材雕刻成型，所有连接部位均采用标准紧固件连接，无需特殊的粘接或焊接工艺，普通实验室或小型加工车间即可完成整机的装配与调试。

　　在实际使用场景中，该主体结构可搭载小型摄像头、水质传感器等轻量化载荷，完成池塘、人工湖等封闭水域的水下观测任务，也可作为高校水下机器人课程的教学实训载体，让学生快速掌握水下潜航器的结构组成与装配逻辑。结构设计上没有设置多余的外置凸起，所有外置部件均做了圆角过渡处理，避免航行过程中勾挂水中的水草、杂物，同时圆柱舱体的外表面光滑，可根据使用需求粘贴配重块调整整机浮力，保证潜航器在水中达到中性浮力状态，降低推进单元的动力消耗。推进支架的位置经过反复调整，螺旋桨与舱体端面之间预留了15mm的间隙，既保证螺旋桨旋转时不会与舱体发生干涉，也能让螺旋桨的进水流场不受舱体端面的干扰，提升推进效率。端盖与舱体的配合面设置了定位台阶，装配时可快速完成同轴定位，避免端盖安装偏斜导致密封失效，穿线孔位可根据实际搭载的传感器数量调整孔径，适配不同规格的水密接插件。整体结构没有复杂的曲面造型，所有零部件均为规则几何形状，建模过程中参数化特征清晰，后续修改尺寸时可直接调整圆柱直径、长度等参数快速衍生出不同规格的潜航器主体，适配不同的载荷搭载需求与工作深度要求。
