水下作业概念型遥控潜器结构设计

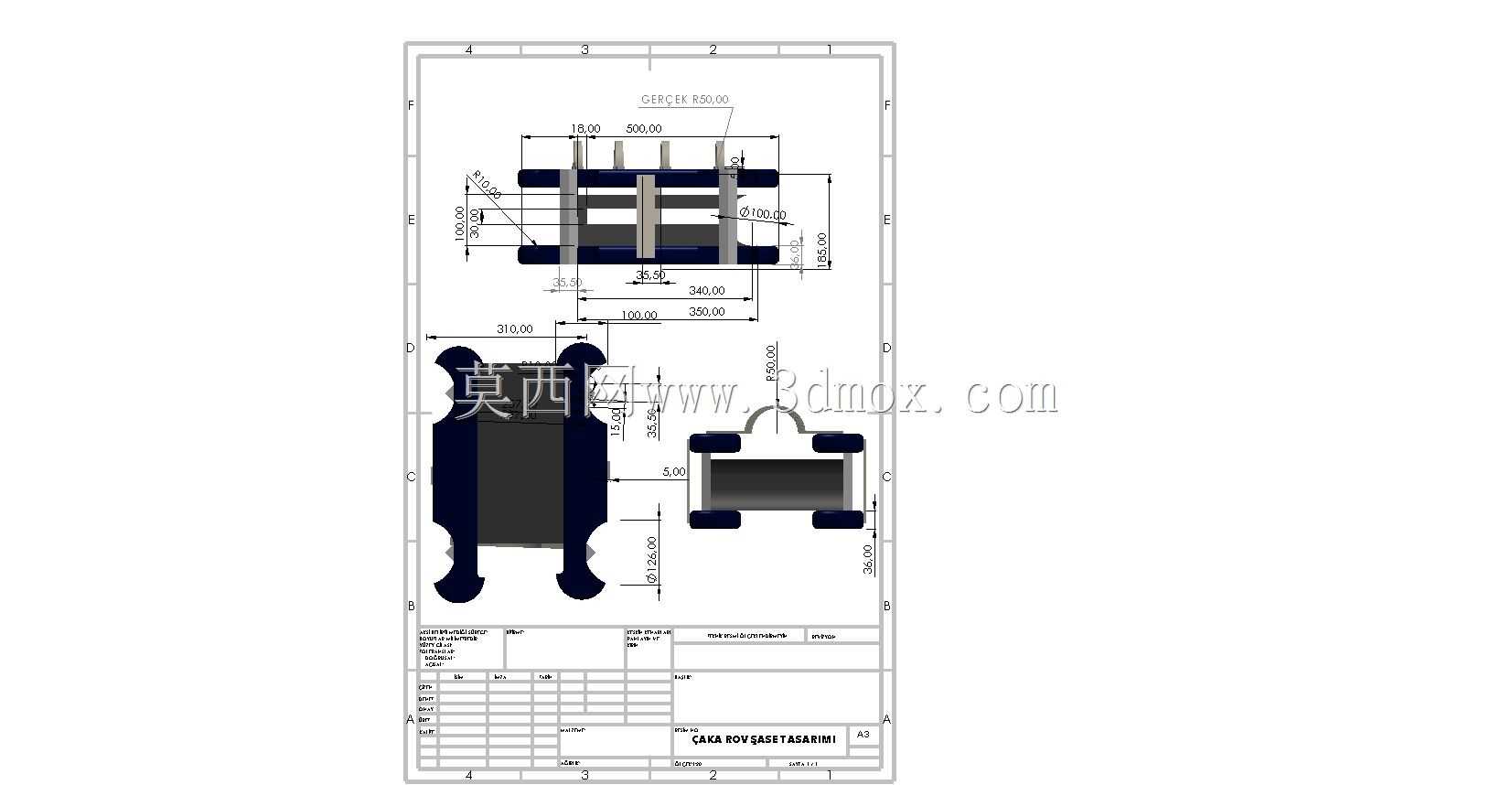

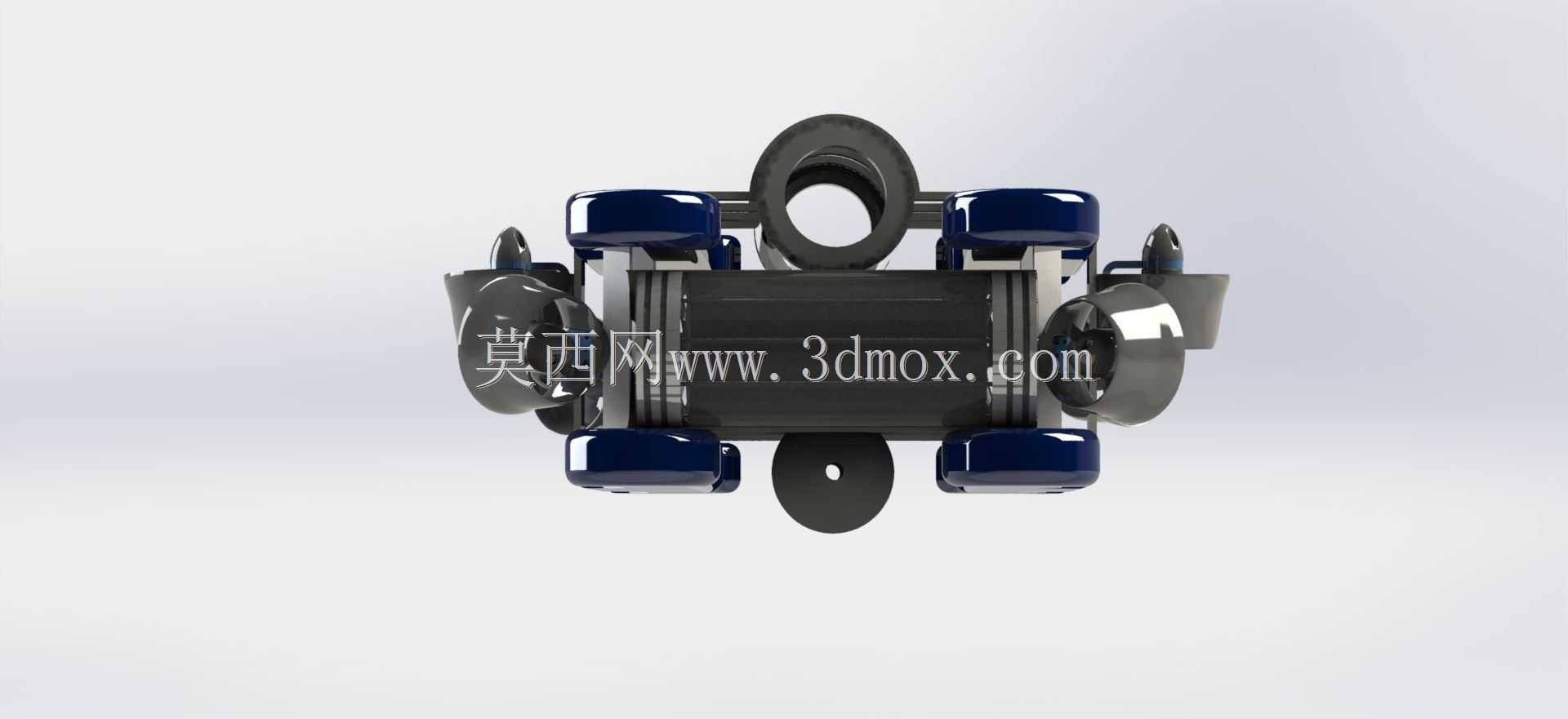

　　这款水下遥控潜器的结构设计，首先围绕近岸浅水域的常规作业场景做适配，可覆盖水下坝体外观巡检、养殖网箱破损排查、浅海管线外观检测、小型水下残骸搜寻这类常规民用作业需求，不需要搭载重型作业机械手的场景下，这套结构的推进布局完全能满足低速巡航、定点悬停的操控要求。从结构布局来看，整套潜器采用框架式承载主体，核心承压舱布置在框架中心位置，所有外接推进组件、浮力模块都围绕中心舱做对称排布，这样的布局首先能保证整机重心与浮心在同一垂直线上，悬停状态下不会出现自发的侧倾偏转，降低水下操控的修正难度。

　　推进系统采用多矢量布局，除了前后方向的主推进器提供巡航动力，上下、左右方向也布置了独立推进单元，可实现垂直方向的定深悬停、横向平移这类精细化动作，不需要调整整机俯仰角度就能完成位置微调，在靠近坝体、管线这类固定结构作业时，能有效避免碰撞风险。外围的防护结构做了全包覆设计，所有推进器的转动部件都有防护边框遮挡，在靠近水下构筑物、养殖网箱作业时，不会因为螺旋桨剐蹭网线、构筑物表面造成推进器卡滞或者结构破损，防护边框同时承担了碰撞缓冲的作用，轻微剐蹭时冲击力会先被边框吸收，不会直接传递到中心承压舱影响密封性能。

　　浮力模块采用对称分布的模块化设计，分别布置在框架上下两侧，可根据后续搭载的探测设备重量调整浮力块的厚度，保证整机在水中接近零浮力状态，减少推进系统的动力损耗，不需要额外输出动力维持深度。中心承压舱的安装边界预留了标准的设备安装接口，前端可搭载水下摄像头、照明模块，侧面可扩展小型声呐、水质检测传感器这类外接设备，安装孔位采用统一的密封标准，扩展设备时不需要重新改动主体框架结构。整机的外形尺寸控制在小型便携级别的范畴，不需要大型起吊设备辅助投放，两名作业人员配合就能完成岸边、小型船舶侧舷的收放作业，适配小型作业团队的使用需求。

　　结构设计上所有外接部件都采用快拆式连接结构，推进器、浮力块、防护架都可以单独拆卸更换，日常维护时不需要拆解整个主体框架，在作业现场就能完成易损部件的更换。线缆接口布置在承压舱的顶部位置，接口处做了多重密封结构，避免水下作业时水渗入承压舱内部损坏电子元件，线缆走向沿着框架上部的走线槽固定，不会在潜器运动时剐蹭到推进器或者外部障碍物。整机的重量配比经过优化，出水状态下重心偏下，收放过程中不会出现翻转，方便作业人员抓取搬运。从建模的结构细节来看，所有连接部位都做了圆角过渡，没有尖锐的突出结构，一方面减少水下航行的阻力，另一方面也避免作业人员在收放设备时被尖锐边角划伤。推进器的安装角度经过匹配，各个方向的推力输出不会出现相互干扰，低速巡航时水流不会直接冲击承压舱外壳，减少航行时的紊流阻力，提升续航表现。
