水下潜航滑翔探测装置机械结构设计

这套水下潜航滑翔装置的结构设计，核心围绕长时序低功耗水下探测场景展开，区别于常规螺旋桨推进的水下航行器，它依靠浮力调节与重心偏移实现无动力滑翔推进，可适配内陆湖泊水文监测、近海水下地形测绘、水域生态数据采集等多种作业场景，作业过程中几乎无机械运转噪音，不会惊扰水下生物，也不会产生电磁信号干扰，适合搭载声学探测、水质采样类传感模块开展长期连续作业。

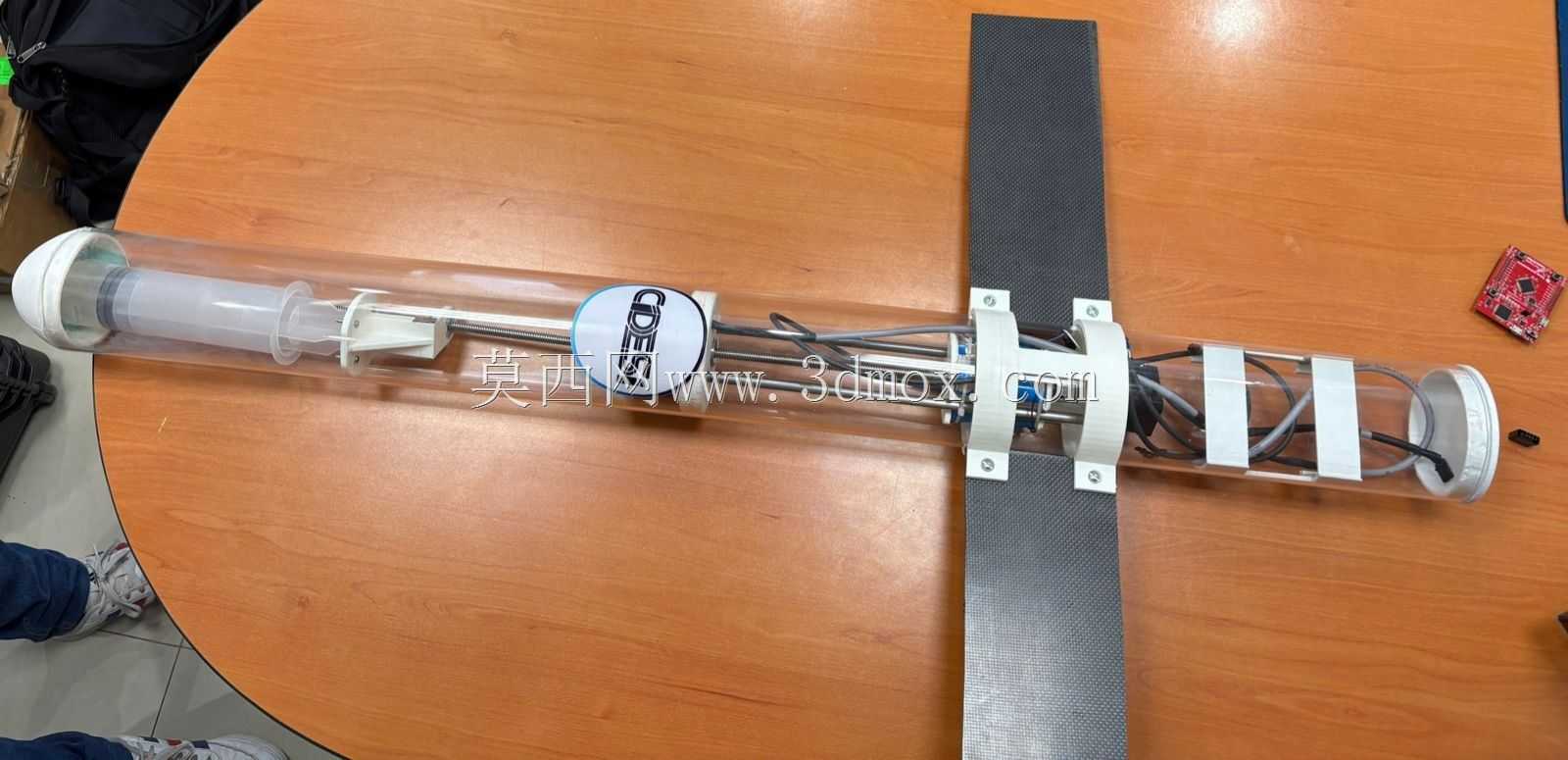

从功能实现逻辑来看，整套结构分为耐压舱段、浮力调节单元、重心配平机构、固定翼面、端盖密封组件五个核心部分。主体耐压舱采用透明硬质管材作为舱体外壳，一方面可直观观察内部线缆排布与机构运动状态，便于装配调试阶段排查卡滞、走线干涉问题，另一方面透明材质可兼容内置光学传感模块的透光需求，无需额外开设观测窗口破坏舱体整体结构强度。舱体两端采用径向密封加端面密封的双重密封结构，端盖与舱管配合面设置两道O型密封圈槽，端盖外侧预留水密接插件安装位，可在不拆解舱体的情况下实现外部传感模块的供电与数据传输，满足不同作业任务的载荷快速更换需求。

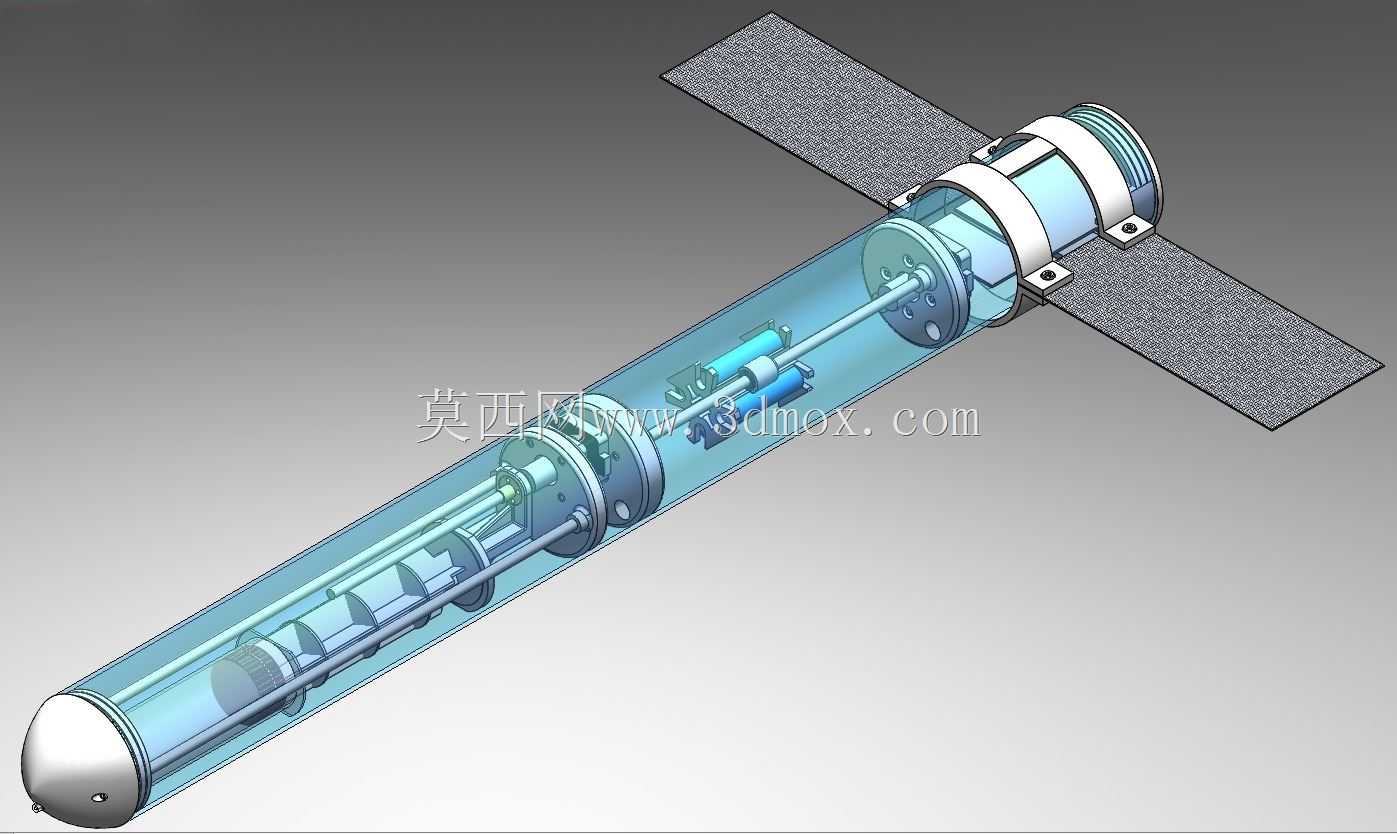

浮力调节单元布置在舱体前段，采用活塞式容积调节结构，通过直线驱动机构改变活塞在舱内的位置，调整整装置的排水体积，从而实现净浮力的正负切换，配合重心配平机构改变整机俯仰角度，即可完成下潜、滑翔、上浮的循环作业流程。重心配平机构沿舱体轴向布置，通过驱动配重块沿导轨滑动改变整机重心的轴向位置，配合固定翼面的水动力作用，可将滑翔角度稳定控制在预设区间，避免出现姿态失稳、螺旋下潜的异常工况。

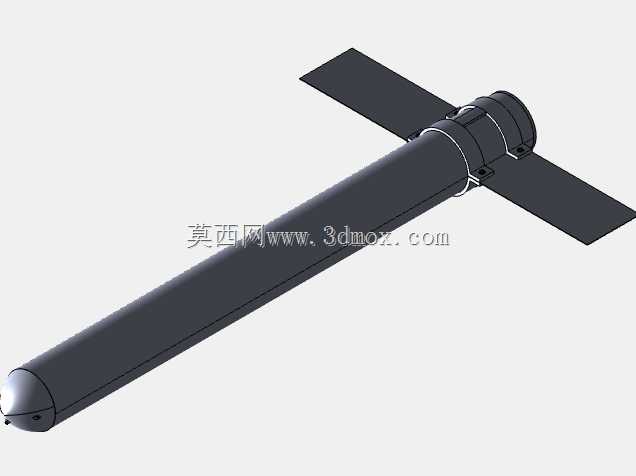

固定翼面采用垂直于舱体轴线的对称安装布局，翼面与舱体之间通过3D打印的抱箍式安装座连接，安装座采用上下对合结构，无需在舱体管壁开孔即可完成翼面的固定，避免了开孔带来的密封失效风险，同时抱箍结构可沿舱体轴向调整安装位置，在调试阶段可根据实际配平需求微调翼面的轴向位置，优化整机水动力中心与重心的匹配关系。翼面本身采用平板式矩形翼型，加工难度低，水动力特性稳定，低速滑翔状态下可提供足够的升力，保证滑翔轨迹的线性度，降低航行控制的算法难度。

内部走线全部沿舱体内壁布置，通过线卡固定在舱壁上，避免与运动的活塞、配重块发生运动干涉，所有运动部件的导轨均采用耐腐蚀的非金属材质，适配淡水与轻度海水作业环境的防腐蚀需求，减少后期维护成本。舱体内部预留了标准的载荷安装位，可根据任务需求搭载不同的传感模块，安装位采用标准孔位设计，无需改动主体结构即可完成载荷换装。

从安装边界来看，整套装置的径向尺寸以舱体外径为最大边界，翼面展长控制在单人可便携搬运的范围内，无需大型吊装设备即可完成布放与回收，轴向尺寸根据搭载的电池容量与载荷大小可做模块化拓展，前段与后段舱体可通过标准法兰接口拼接，适配不同续航时长的作业需求。结构设计阶段充分考虑了装配工艺性，所有零部件均采用常见的机加工、3D打印工艺即可制作，无特殊定制的异形非标零件，小批量试制阶段的加工成本可控，装配过程无需专用工装，普通机械装配人员参照装配图纸即可完成整机组装。

在结构强度校核方面，耐压舱的管壁厚度按照预设最大工作水深的静水压力计算选取，端盖的厚度根据密封面的压紧力需求做了加强，避免深水压力下舱体变形导致密封失效。所有外露的金属紧固件均采用不锈钢材质，配合非金属隔离垫避免不同材质接触产生的电偶腐蚀，提升装置在水下环境的使用寿命。翼面与安装座的连接位置做了加强筋设计，避免布放回收过程中碰撞导致翼面断裂，安装座与舱体的接触面设置了橡胶缓冲垫，既可以提升抱紧力防止翼面移位，也可以避免抱箍夹紧时刮伤舱体外壁，影响透明舱段的透光性能。
