Dayton1F800可调永磁直流电机结构

在小型工业输送线、实验室调速试验台、小型包装辅助设备这类对转速调节精度有一定要求、安装空间相对紧凑的应用场景里，这类可调永磁直流电机的选型适配性一直是结构工程师重点考量的方向。区别于普通异步电机固定转速的输出特性，这款永磁直流电机依靠永磁体建立励磁磁场，省去了励磁绕组的损耗，在低转速区间也能输出稳定的扭矩，不会出现普通交流电机低速堵转发热的问题，很适合需要根据工况实时调整输出转速的场合，比如小型物料分拣线的驱动端，需要根据来料密度调整输送速度，或是试验台架上需要匹配不同测试件的转速要求，都能通过调压实现平滑的转速调节。

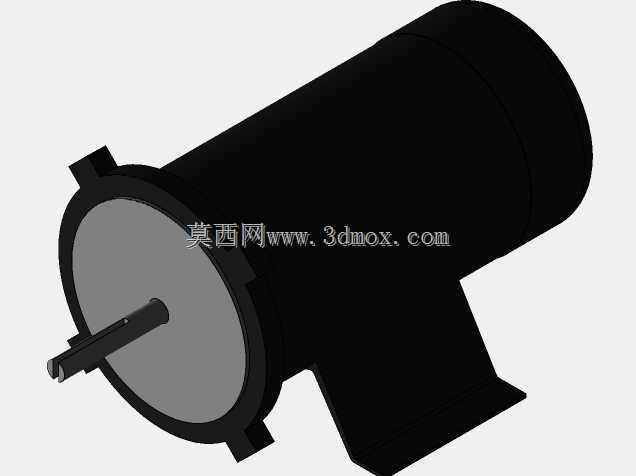

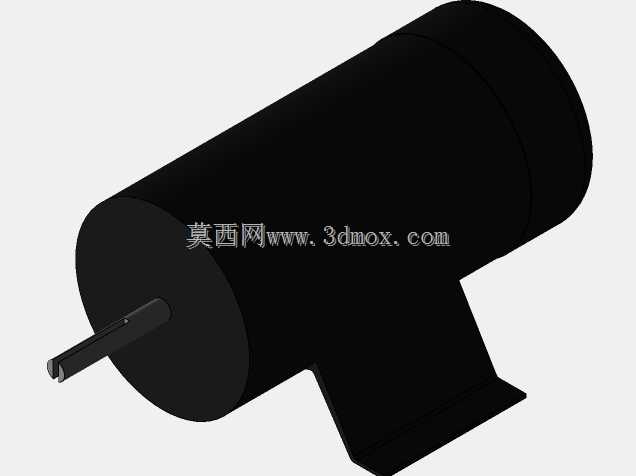

从结构设计的角度看，这款电机采用了底脚安装的卧式结构，机壳为一体成型的钢制壳体，表面做了发黑防锈处理，既可以保证壳体的结构强度，在车间多粉尘、少量切削液飞溅的工况下也能有不错的防护能力。输出轴为单伸式圆柱轴，轴端做了平键槽加工，和联轴器、带轮的配合不需要额外做轴面改造，键槽的位置靠近轴端根部，传动时的受力点靠近轴承支撑位，能减少轴端的悬臂弯矩，延长输出端轴承的使用寿命。机座的两个安装底脚做了加厚处理，底脚上的安装孔为长圆孔设计，实际安装时可以小范围调整电机的轴向位置，方便调整带轮或者联轴器的同轴度，不用反复扩孔修正安装位置，对于现场装配的工人来说能省不少调整的时间。

设计这款电机的三维模型时，首先要确认的是安装边界尺寸：底脚安装孔的中心距、输出轴的直径与伸出长度、机壳的外径、接线盒的位置这些尺寸都是选型安装时的核心参数，一旦尺寸偏差，就会出现现场装不上的问题。比如输出轴的中心高，是和配套设备输入轴中心高匹配的关键参数，建模时需要严格按照实际产品的公差带预留装配间隙，不能只做名义尺寸的建模，否则后续做装配仿真时会出现干涉的误判。端盖和机壳的配合采用了止口定位结构，建模时要还原止口的配合公差，实际装配时端盖靠止口保证和机壳的同轴度，轴承室的位置度直接影响转子的转动同心度，要是建模时忽略了止口的配合尺寸，后续做装配干涉检查就失去了参考意义。

从功能特性上来说，这款可调永磁直流电机的调速范围比较宽，在额定负载下可以实现从几十转到额定转速的平滑调速，而且因为是永磁励磁，空载电流比普通励磁直流电机小很多，长时间空载运行也不会出现励磁过热的问题。尾部的端盖上预留了安装测速编码器的位置，要是后续需要做闭环转速控制，可以直接加装编码器，不用对电机端盖做二次加工，对于需要做精准速度控制的设备来说，这种预留设计能减少很多改造工作量。接线盒的位置在机壳侧面，接线口做了防水格兰头的安装位，常规车间环境下不用额外做接线处的防护，走线的时候可以从设备侧面或者底部进线，不会和上方的机构产生干涉。

实际做设备布局的时候，要注意电机尾部的散热空间，虽然这款电机的发热比普通励磁电机小，但长时间额定负载运行时还是需要保证尾部风罩周围有足够的空气流通空间，不能把电机尾部紧贴设备壁板安装，否则散热不畅会导致永磁体高温退磁，影响电机的输出扭矩。另外安装时要保证底脚的安装平面平面度符合要求，要是安装面不平整，拧紧安装螺栓后会导致机壳变形，两端的轴承室出现同轴度偏差，转子转动时会产生额外的径向力，轻则出现运行噪音变大，重则会导致轴承过早磨损、转子扫膛的问题。建模的时候也可以把这些安装注意点融入到模型的装配约束里，比如在安装面处设置平面度的参考基准，方便后续做装配仿真时检查安装面的配合状态。

很多工程师在选型这类小功率直流电机的时候，往往只关注功率和转速参数，忽略了安装尺寸的细节，比如输出轴的键槽宽度、底脚安装孔的孔径、接线盒的出线方向，这些细节要是没核对清楚，电机到现场后很可能出现装不上、接线不方便的问题。这款电机的三维模型完整还原了所有安装相关的细节尺寸，不管是做设备的整体布局设计，还是做后续的装配干涉检查，都能直接调用，不用再反复核对样本上的二维尺寸，能减少很多设计阶段的尺寸核对工作量，也能避免因为二维尺寸看错导致的设计返工。
