JIS标准同心异径法兰连接管件

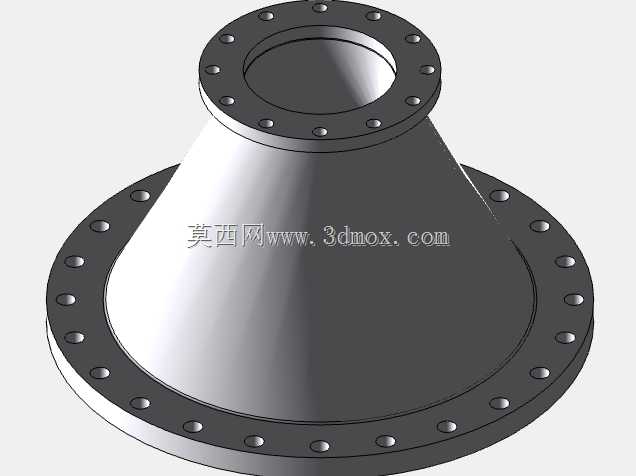

　　在化工流体输送、市政给排水、工业制程管路系统中，不同通径管路的对接过渡一直是管路布设环节的核心节点，这类异径过渡件的选型合理性，直接决定整条管线的流阻表现、密封可靠性与长期运维成本。本次涉及的同心异径管件，采用两端法兰连接结构，整体为同心锥台过渡形态，大小端轴线完全重合，在布设过程中可保证管路中心线无偏移，尤其适用于对管路同轴度有明确要求的垂直立管段、泵组进出口直连段，避免偏心异径管易出现的气阻、积液残留问题。

　　从结构设计逻辑来看，该管件的锥段过渡角度经过优化，并非采用突变式变径结构，平缓的锥面可大幅降低流体流经变径段时的局部涡流损失，减少流体对管壁的冲蚀磨损，对于输送含微小固体颗粒的流体介质、高粘度流体的工况，这种平缓过渡结构能有效避免颗粒在变径位置堆积堵塞，降低管路运维的清理频次。两端的法兰结构完全匹配JIS标准的尺寸规范，法兰盘上的螺栓孔沿圆周均匀分布，孔位精度可保证与同标准的管路法兰、阀门法兰、设备接口法兰直接对接，无需额外加工适配转接件，安装时只需匹配对应压力等级的密封垫片，按标准扭矩对角紧固螺栓即可实现可靠密封，能适配常规的水、油、低压气体等多种常见工业流体介质的输送需求。

　　从安装边界来看，该管件大端公称通径28英寸，小端公称通径10英寸，整体轴向长度符合同规格异径管的常规安装尺寸要求，在管路排布设计时，只需预留对应轴向长度的安装空间，无需额外调整相邻管段的支撑位置，法兰盘的外径尺寸、螺栓孔中心圆直径均严格遵循对应通径JIS法兰的标准参数，不会出现与周边管线构件、管廊支架干涉的问题。在实际工程应用中，这类同心异径法兰管件常被用在循环水泵进出口与不同通径主管路的对接位置，或是大型换热设备的介质进出口变径段，也可应用在消防供水系统、工业压缩空气管网的通径变化节点。

　　相较于焊接式异径管，法兰连接的形式可大幅降低现场安装的焊接工作量，尤其适合在不允许动火作业的防爆厂区、已建成投产的管线改造项目中使用，后期检修更换时只需拆卸法兰螺栓即可完成替换，无需切割管段，能有效缩短检修停机时间。从建模细节来看，该模型完整还原了法兰盘上的所有螺栓孔结构、法兰密封面的平面形态，锥段与两端法兰的衔接位置做了合理的圆角过渡，完全符合实际加工的工艺要求，不存在结构干涉、壁厚突变等不符合生产实际的设计问题，可直接用于管路排布的干涉检查、装配模拟，也可作为生产加工的结构参考。在管路系统的应力分析环节，这类同心异径件的模型精度直接影响应力计算结果的准确性，该模型的壁厚参数、过渡曲率均匹配实际工业产品的常规设计值，导入CAE分析软件后可直接划分网格开展应力校核，无需额外做结构简化处理，能有效提升管路设计阶段的工作效率。
