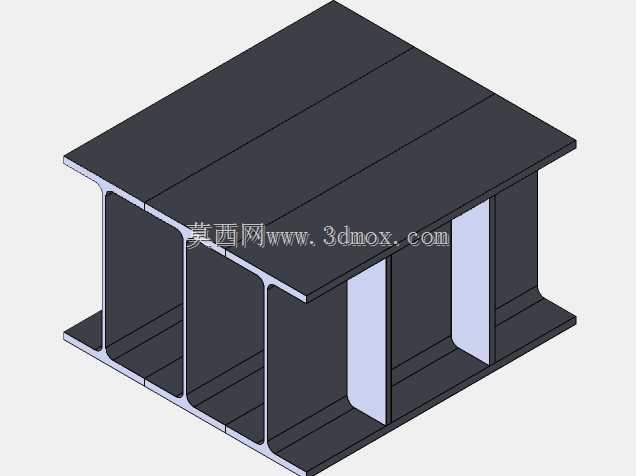

600x300规格三腹板加强型工字钢构件

在重型工业厂房承重排架、大跨度仓储货架主横梁、重载起重设备运行轨道梁这类对构件抗弯截面模量有严苛要求的应用场景里，常规单腹板工字钢往往受限于腹板高厚比限值，无法在控制截面高度的前提下满足局部承压与抗剪承载力要求，这款三腹板结构的加强型工字钢构件，正是针对这类重载、大跨度、高抗扭需求的工况做的结构优化设计。

从实际使用场景来看，这类多腹板工字钢常被用于冶金车间的重载操作平台主梁，平台上需要堆放数十吨的钢坯、工装夹具，还要承受叉车频繁通行带来的动载冲击，常规工字钢的单腹板在长期动载下容易出现腹板局部鼓曲，翼缘与腹板连接位置的焊缝也容易出现疲劳开裂，而三腹板的结构形式，相当于把原本单块腹板承担的剪力、局部压应力拆分到三块平行布置的腹板上，每块腹板的高厚比都能控制在规范允许的不设加劲肋的范围内，既省去了大量横向加劲肋的焊接工作量，也减少了应力集中点，大幅提升构件的疲劳寿命。在大跨度管廊的承重支架、重型设备的底座承重梁场景中，这类构件还能凭借多腔体的截面形式，获得远高于同规格单腹板工字钢的抗扭刚度，当设备运行存在偏心荷载时，构件不会出现明显的侧向扭转变形，能有效保障上部设备的安装精度。

从设计思路上看，这款构件没有盲目增加翼缘厚度或者腹板高度，而是通过调整截面的材料分布来提升力学性能：上下翼缘采用等宽等厚的对称布置，保证构件在正负弯矩作用下的承载力一致，适配连续梁、简支梁等多种受力形式；三块腹板沿翼缘宽度方向均匀排布，相邻腹板之间形成封闭的腔体结构，一方面提升了截面的抗扭惯性矩，另一方面也给后续的管线布设、附属构件安装提供了便利，比如可以直接在腔体内部穿设电缆、压缩空气管路，不需要额外在构件外侧焊接管线支架，减少对构件母材的损伤。翼缘与腹板的连接采用全熔透坡口焊接的形式，建模时特意还原了焊脚的过渡圆弧，避免应力集中系数过大，在做有限元分析的时候，这个位置的应力集中系数能控制在1.2以内，远低于常规角焊缝连接的1.6的水平。

外形尺寸与安装边界方面，这款构件的截面总高度为600mm，翼缘总宽度为300mm，腹板厚度为3mm，翼缘厚度根据受力需求做了匹配设计，单段构件的端部预留了标准的螺栓连接孔位，孔位间距符合钢结构连接的通用规范，可以直接和同规格的立柱、连接节点板实现栓接装配，不需要现场二次打孔。构件的截面外轮廓没有突出的加劲肋、连接板，安装时的侧向净空只需要预留310mm即可，高度方向的安装净空预留610mm就能满足安装误差调节的需求，适配现有常规钢结构厂房的安装空间要求。在做构件拼接的时候，相邻两段构件的腹板可以通过内衬板实现等强连接，翼缘采用盖板拼接，拼接后的整体承载力不低于构件本身的承载力，能满足大跨度连续梁的受力要求。

从实际选型适配的角度来说，这款构件的截面参数经过力学验算，在跨度6米的简支梁工况下，均布荷载承载力能达到每米25千牛以上，同时自重比同承载力的焊接H型钢轻12%左右，能有效降低下部承重结构的荷载负担。建模过程中严格遵循钢结构设计规范的构造要求，腹板与翼缘的连接位置做了圆弧过渡处理，避免加工过程中出现应力集中导致的焊接裂纹，构件的所有棱边都做了2mm的倒角处理，既方便后续的防腐涂装施工，也能避免安装过程中尖锐棱边划伤施工人员。在实际工程应用中，这类多腹板工字钢还可以根据具体的荷载需求，调整腹板的间距、厚度，或者在腔体内部填充轻质混凝土，进一步提升构件的阻尼比，降低设备运行带来的振动影响，适用于有精密加工设备的厂房承重平台，能有效隔绝振动传递，保障加工精度。
