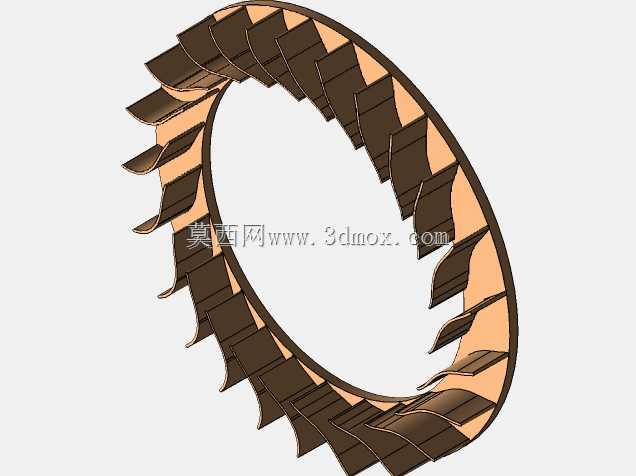

在车用动力、小型航空活塞动力、工业高速增压机组的配套结构中,这类环形排布的导流叶片构件,是涡轮增压系统里负责气流导向、动能转换的核心承力部件,直接决定了增压单元的能量转换效率与运行稳定性。不同于普通的平面叶片结构,该构件采用整体环形一体式排布设计,所有叶片沿环形基体周向均匀分布,相邻叶片之间形成连续收敛的气流通道,能够将涡轮端排出的高速废气动能,通过叶片型面的导向作用顺畅传递至压气机端,减少气流在流道内的紊流损失与边界层分离现象。
从实际工程应用场景来看,这类构件既可以匹配小排量乘用车的涡轮增压单元,也可经过尺寸缩放适配小型通航动力、固定式工业柴油发电机组的增压模块,在高转速、高温废气冲刷的工况下,叶片的型面曲率、安装角偏差都会直接影响增压压力的建立速度与整机动力输出的平顺性。设计过程中首先要确定环形基体的内外径边界,内圈直径需要匹配涡轮轴的安装避让空间,外圈直径要适配涡轮壳体内腔的安装止口,保证装配后叶片外缘与壳体内壁的间隙控制在合理范围,间隙过大会造成气流旁通损失,间隙过小则容易在热态膨胀下出现叶片擦碰壳体的故障。每一片叶片的型面都采用变曲率扭面设计,进气侧的叶片安装角更大,能够承接大角度入射的高速废气流,出气侧的型面逐步收窄,引导气流沿轴向顺畅流出,避免在叶片尾缘形成涡流区消耗动能。叶片与环形基体的连接位置采用大圆角过渡结构,消除应力集中点,因为在高转速运行状态下,叶片根部会承受持续的离心力与气流脉动冲击力,直角连接结构很容易在长时间交变载荷下出现疲劳裂纹,大圆角过渡能够将根部应力分散至更大的接触区域,提升构件的整体疲劳寿命。
从安装边界来看,该构件的轴向宽度需要匹配涡轮壳体内的定位卡槽尺寸,装配时依靠环形基体的端面与壳体定位面贴合实现轴向定位,周向依靠卡槽的限位结构防止运行过程中出现周向转动,不需要额外设计复杂的连接紧固件,减少了高温工况下紧固件失效的风险。在实际选型匹配过程中,需要根据目标动力的排量、额定转速、目标增压值来调整叶片的数量、单叶片的弦长与扭角参数,比如针对高转速取向的动力单元,会适当增加叶片数量、减薄叶片厚度,降低单叶片的气流载荷,提升高速气流的通过效率;针对低转速大扭矩取向的动力单元,则会适当增大单叶片的型面面积,调整安装角提升低转速下的气流捕获能力,让增压压力在更低的转速区间就能建立。
建模过程中需要重点保证所有叶片的周向分度精度,相邻叶片的角度偏差需要控制在极小的公差范围内,否则会造成周向气流分布不均,运行过程中产生额外的振动与噪声,长期运行还会导致涡轮轴承受偏载,缩短轴承的使用寿命。叶片的壁厚设计也需要兼顾结构强度与热响应速度,壁厚过大会增加构件整体重量,提升涡轮轴的转动惯量,拖慢增压响应速度,壁厚过小则会在高温高速气流的冲击下出现变形,影响流道的尺寸精度,因此需要在强度校核的基础上尽量采用均匀的薄壁设计,同时在叶片与基体的连接位置做局部加厚处理,平衡强度与转动惯量的矛盾。这类环形导流构件的流道表面粗糙度也会直接影响气流通过效率,建模时需要保证型面的曲率连续,没有局部的凹凸折面,为后续的加工制造提供准确的型面依据,减少后续抛光修整的工作量。在实际台架测试中,这类优化后的环形叶片结构相比传统的直叶片排布,能够将涡轮端的能量转换效率提升数个百分点,同时拓宽增压单元的高效工作区间,让动力输出在更宽的转速范围内保持平顺,减少涡轮迟滞现象带来的驾驶顿挫感。
