多通路螺纹连接式流体阀门喷嘴结构

在流体输送系统的管路布局中，这类多通路阀门喷嘴常出现在小型流体分配、介质喷射的工位上，比如实验室小型流体试验台的支路分流、小型润滑系统的油脂喷射点位、日化灌装设备的流体出料终端，都能见到同结构部件的应用。它的核心作用是在单节点上同时实现多方向的介质导通、通断控制与定向喷射，不需要在管路上额外拼接多个三通、弯头接头，能有效减少管路的连接密封点，降低介质泄漏的风险。

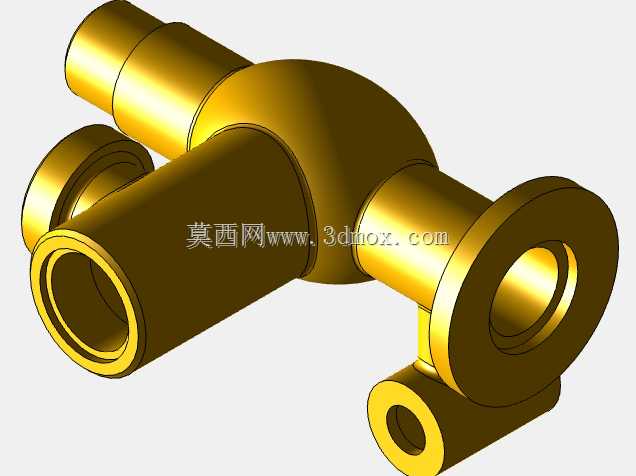

从结构功能上看，这个部件集成了三个外螺纹连接端、一个法兰连接端与一个垂直布置的喷射接嘴，不同接口的尺寸做了差异化设计：两个水平同轴布置的外螺纹接口用于串联在主输送管路上，侧边斜向布置的外螺纹接口用于接支路回流或者压力检测管路，端部带螺栓孔的法兰接口用于对接需要硬密封的设备腔体接口，垂直向下的小直径接嘴则是介质的最终喷射出口，上方的阀腔内部预留了阀芯安装空间，可以根据使用需求加装截止、调节或者止回的阀芯组件，实现不同的通路控制逻辑。

设计过程中首先要考虑的是流道的平顺性，阀腔内部的转角位置都做了圆弧过渡处理，避免介质在腔体内形成涡流造成压损，尤其是喷射支路的流道，从主腔到出口做了渐缩设计，能保证介质喷出时的压力稳定，不会因为流道突变出现喷射散射的问题。各个连接端的螺纹都采用标准管螺纹规格，密封面预留了足够的平面宽度，不管是用生料带密封还是密封圈密封都能有足够的压紧量，法兰端的密封槽位置与螺栓孔的同轴度控制在0.1mm以内，安装时不会出现密封面错位的问题。

安装边界上需要注意，这个部件的整体安装高度要预留出上方阀杆操作或者执行器安装的空间，垂直喷射嘴的下方要留出至少两倍接嘴直径的安装距离，避免喷射路径被其他管路部件遮挡，侧边斜向的螺纹接口安装时要注意扳手的操作空间，不能因为空间不足导致接口拧紧力矩不够出现渗漏。主通路的两个接口同轴度误差控制在0.05mm以内，串联安装时不会给相邻管路带来额外的装配应力，法兰端的连接螺栓要采用对角拧紧的方式，保证密封面受力均匀。

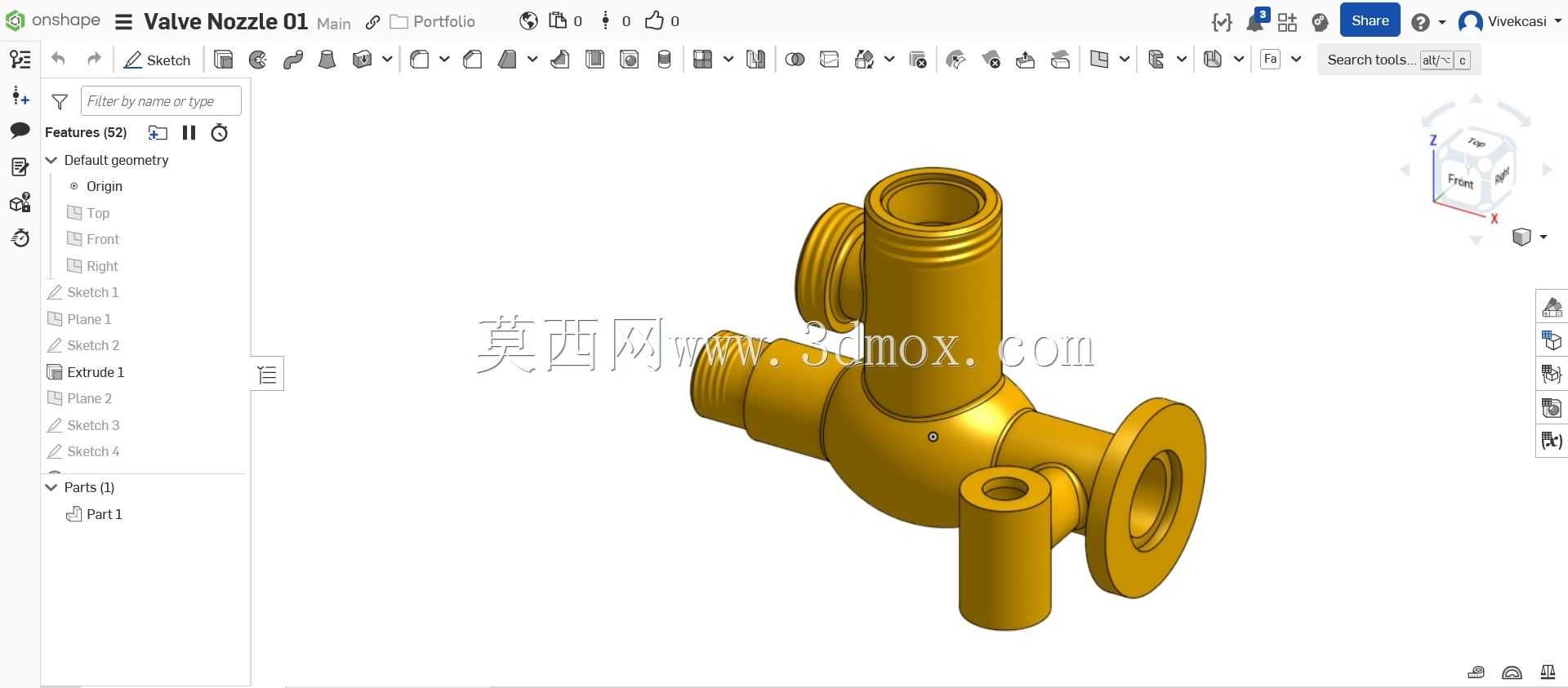

实际选型应用时，要根据输送介质的特性选择对应的材质，普通水、润滑脂介质可以采用常规黄铜或者碳钢材质，腐蚀性介质则需要更换为不锈钢或者工程塑料材质，喷射嘴的出口直径可以根据需要的喷射流量、喷射角度做调整，不需要改动整体的外部安装尺寸，就能适配不同的工况需求。建模过程中所有的连接尺寸都遵循通用管路附件的标准规范，不管是做管路布局的干涉检查，还是直接导出工程图做加工生产，都不需要额外调整尺寸参数，能直接对接生产环节的工艺要求。
