海洋浮标系泊用输水连接软管结构

在近海及远海的浮标布设作业场景中，系泊系统的流体输送环节一直是结构设计需要重点考量的部分，这类软管作为浮标与水下基座、或是浮标组之间的流体输送载体，需要同时兼顾耐海水腐蚀、适应浮体随波浪起伏的动态位移、长期水下承压不渗漏的多重要求。不同于陆地铺设的固定管线，海洋环境下的软管需要承受潮汐带来的周期性拉伸、海浪拍打的径向冲击，还有海水浸泡带来的材质老化问题，因此在结构建模阶段，就需要把这些实际工况的载荷边界纳入设计考量。

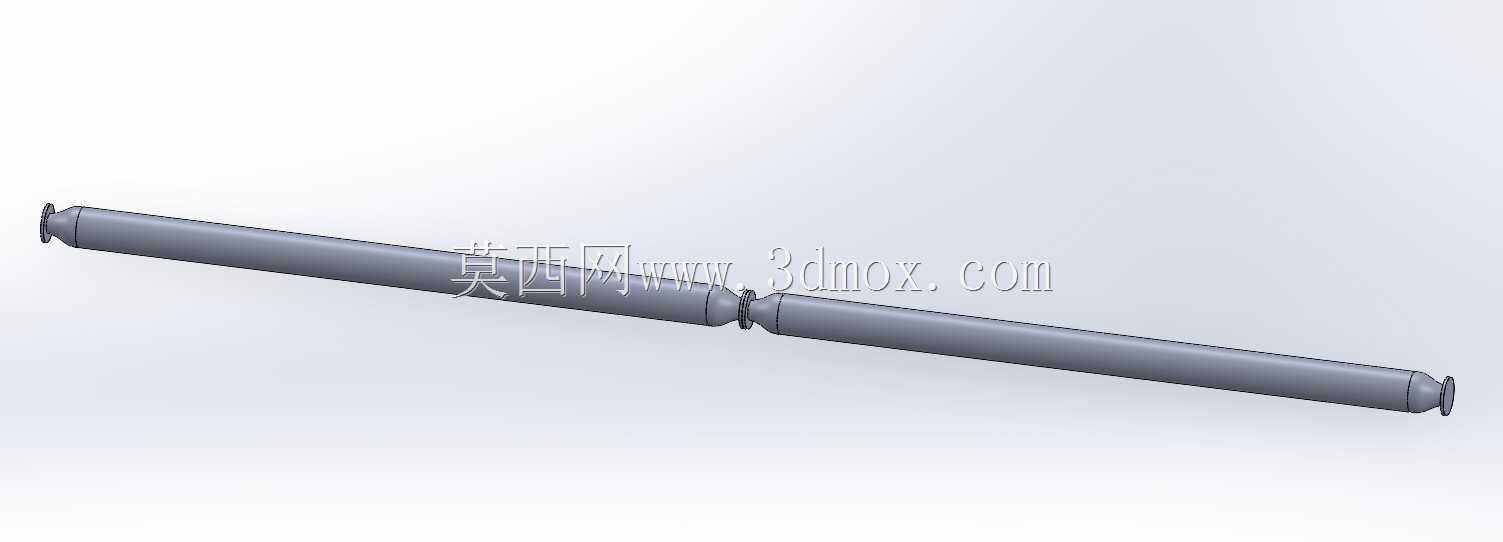

从结构本身来看，该软管采用分段式对接设计，两端设置标准连接法兰结构，可直接与浮标底部的流体接口、水下管汇的对应端口完成装配，无需额外加工过渡接头，能有效减少海上作业的安装工序，降低风浪环境下的施工难度。管体主体采用等径圆柱结构，在保证通流截面一致、减少流体输送压损的同时，也让管体的弯曲应力分布更均匀，当浮标随海浪产生横向或纵向偏移时，管体可以在对接段的允许弯折范围内产生适度形变，不会因为局部应力集中出现管体折损、接口松脱的问题。

建模过程中，管体的壁厚设置参考了常规海洋输水软管的工程标准，在满足1.6倍工作压力的承压要求前提下，尽可能控制管体自重，避免过大的重量增加浮标系泊的额外载荷，同时也能减少水下海流冲击对管体产生的拖拽力。两段管体的对接位置采用了嵌入式密封结构设计，对接面预留了密封件安装槽，可适配O型橡胶密封圈，装配后通过卡箍结构完成锁紧，既保证了对接位置的密封性能，也允许两段管体之间存在小角度的相对转动，进一步适配浮标在海面的无规则晃动工况，避免刚性对接带来的应力断裂风险。

从安装边界来看，该软管的总长度适配常规单浮标系泊的水下布设间距，两端法兰的螺栓孔位尺寸符合海洋工程管线的通用连接标准，可直接替换同规格的老旧受损软管，不需要对原有浮标或水下基座的接口进行改造。管体外壁没有设置额外的凸起结构，能减少海生物附着的附着点，降低长期使用过程中海生物附着带来的管体重量增加、通流能力下降的问题。在实际选型应用中，这类软管不仅可用于常规海洋观测浮标的压载水输送、淡水补给，也可适配小型海上作业平台的临时流体输送管路，在近海水产养殖的浮式养殖平台供排水系统中也能适用。

设计阶段还需要考虑管体的弯曲半径参数，建模时将最小允许弯曲半径控制在管体直径的8倍，既保证了软管在浮标大幅位移时的形变余量，也避免弯曲半径过小导致管体内壁出现褶皱、影响流体输送效率，甚至造成管体内部堵塞的问题。管体两端的接口位置做了局部加厚处理，因为接口位置是装配应力和外部载荷的集中区域，局部加厚可以提升接口位置的结构强度，减少安装过程中因螺栓锁紧力过大、或是海浪冲击带来的接口开裂风险。不同于普通的陆地输水软管，该结构的所有棱角位置都做了圆弧过渡处理，避免在海流长期冲刷下出现应力疲劳，同时也能减少安装过程中尖锐边角对施工人员、或是配套密封件造成的划伤损坏。

在三维建模的细节处理上，管体表面的粗糙度设置参考了实际橡胶复合软管的表面特性，没有做过高的光洁度处理，既符合实际产品的生产工艺特征，也能在后续的工程仿真中更准确地模拟海流对管体表面的摩擦阻力，为系泊系统的整体载荷计算提供更精准的模型参考。对接位置的卡箍结构采用快拆式设计思路，在维护更换时不需要完全拆除所有连接螺栓，只需要松开卡箍的锁紧机构即可完成单段管体的更换，大幅缩短海上维护作业的时间，减少施工船舶的待机成本。
