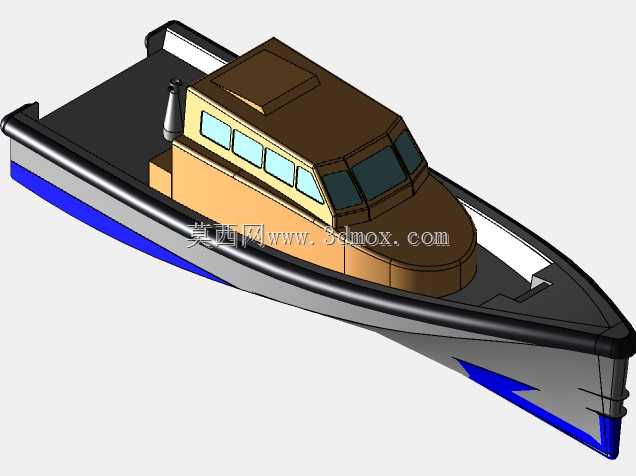

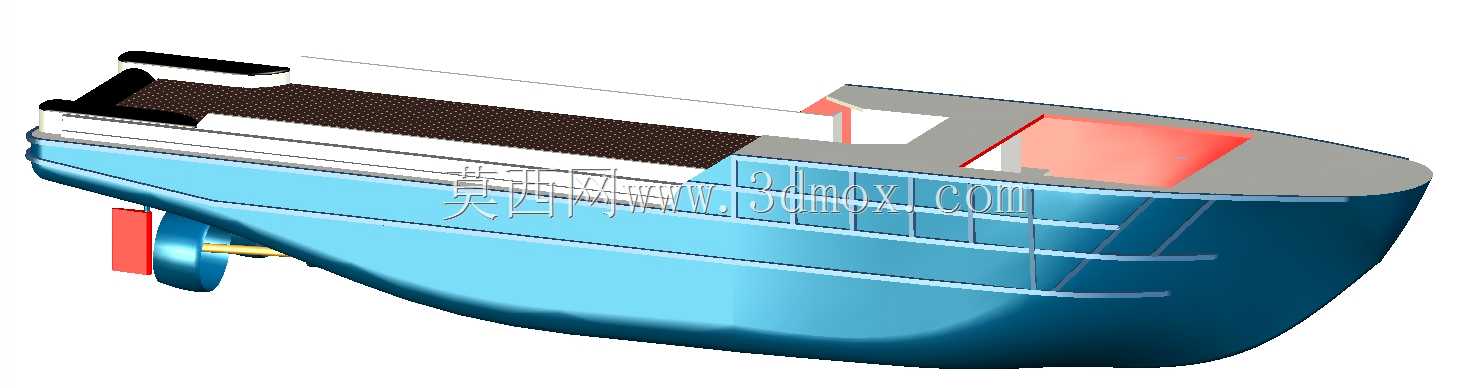

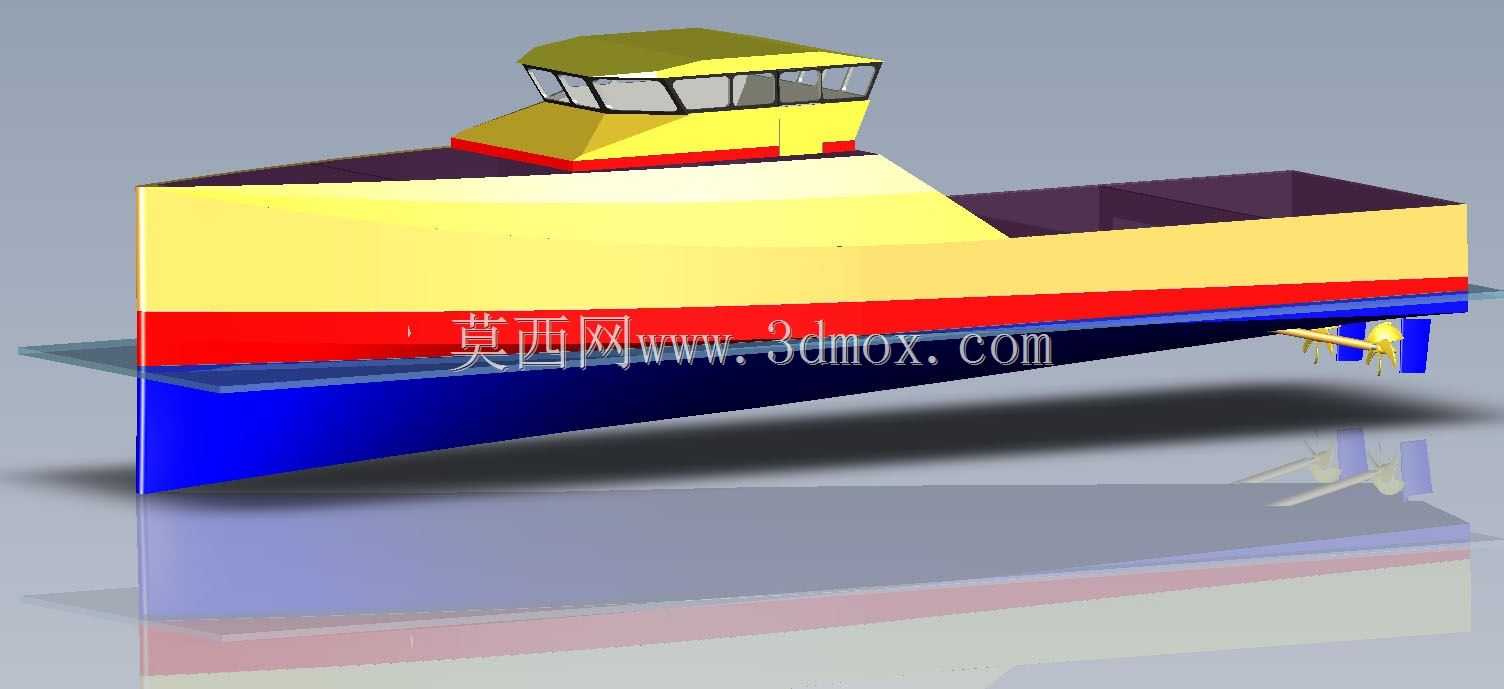

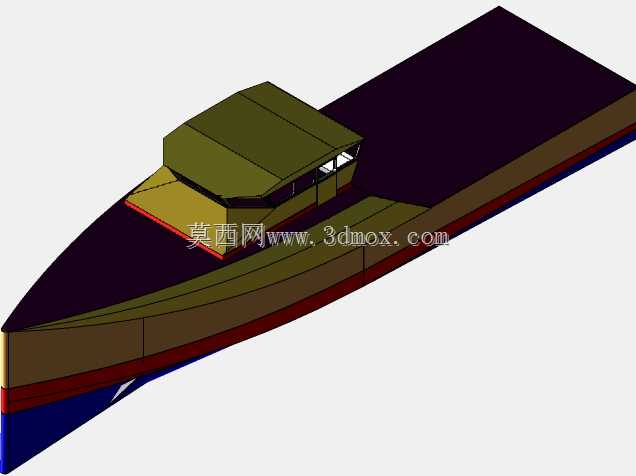

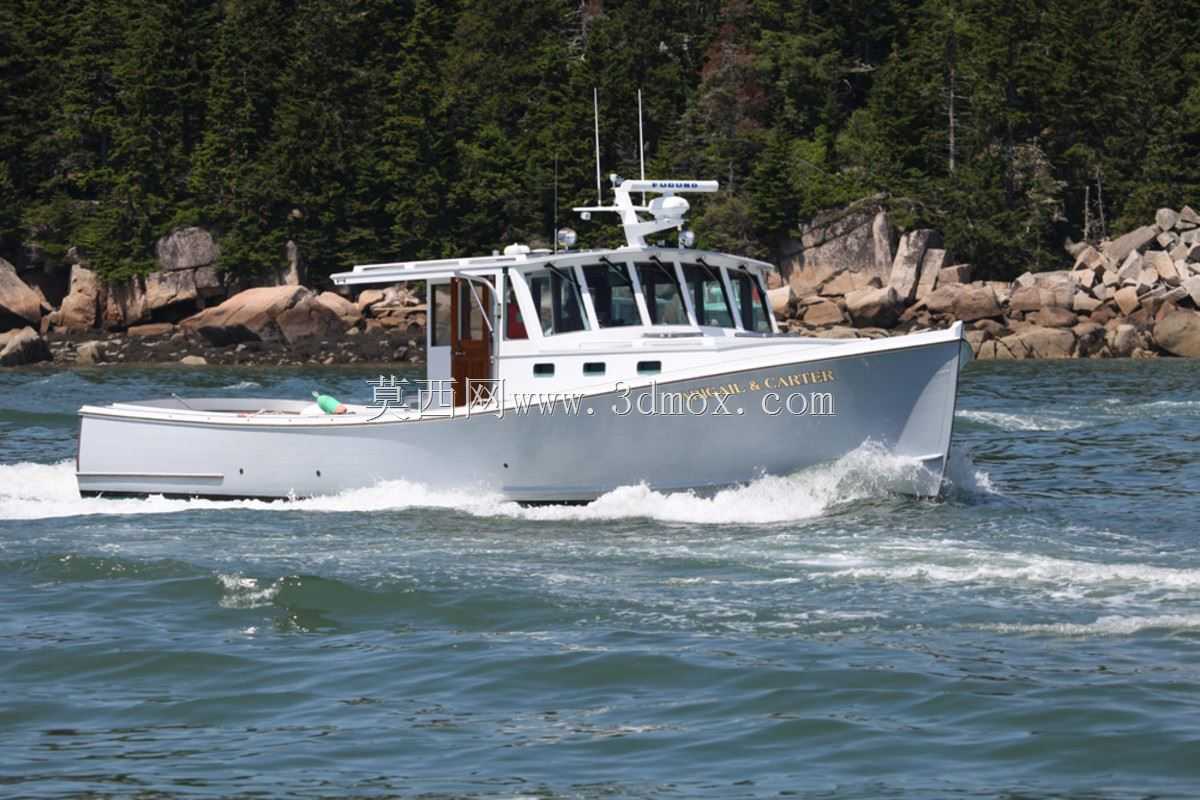

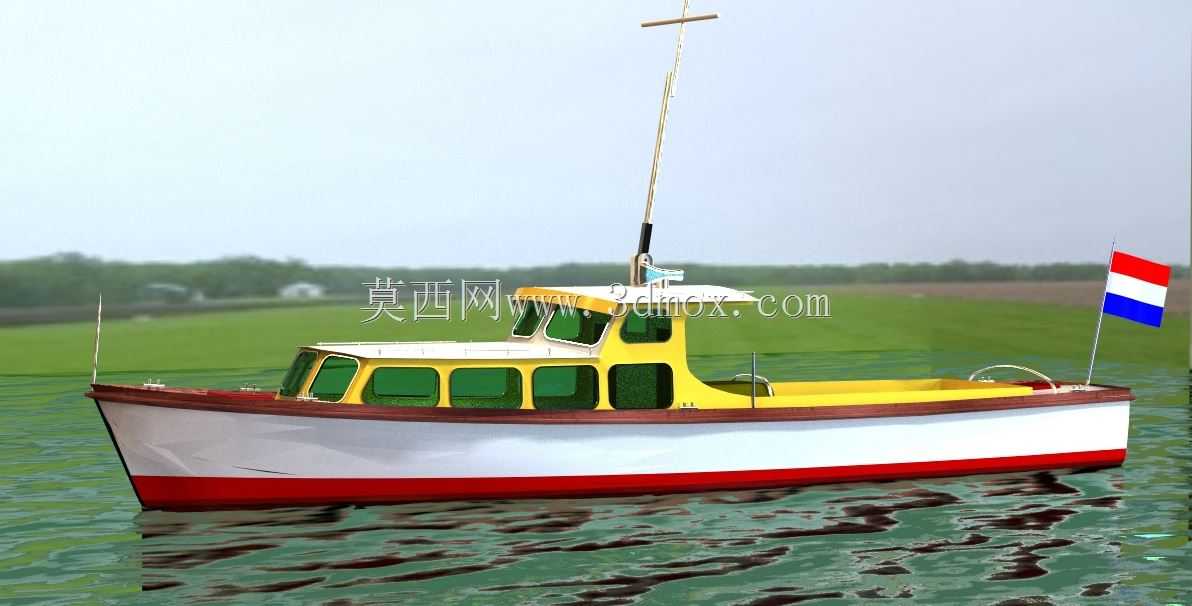

800系列近海作业交通艇三维结构模型

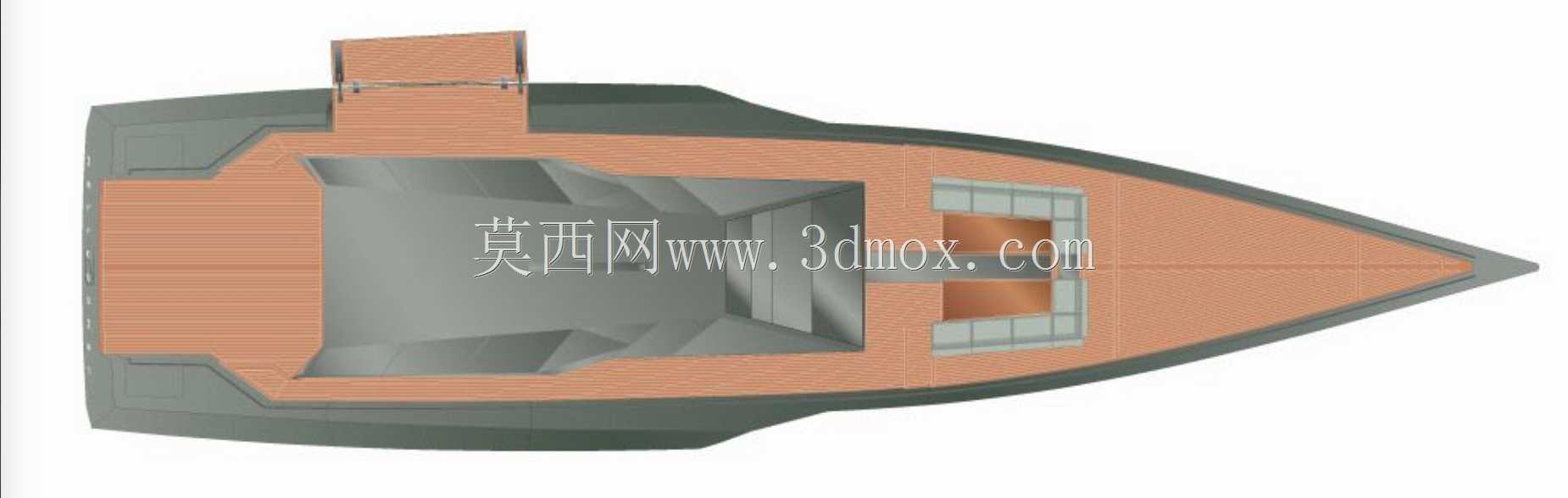

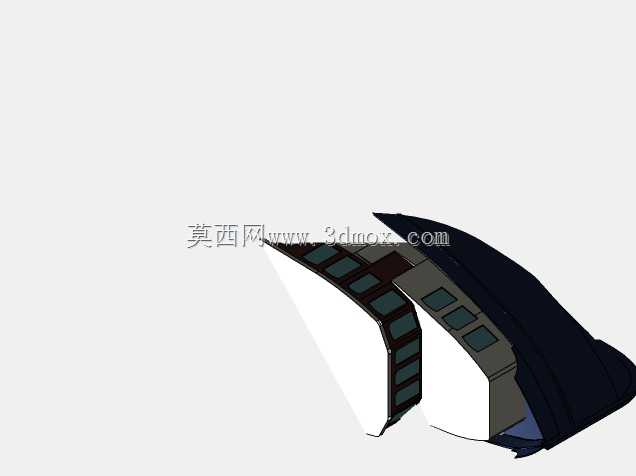

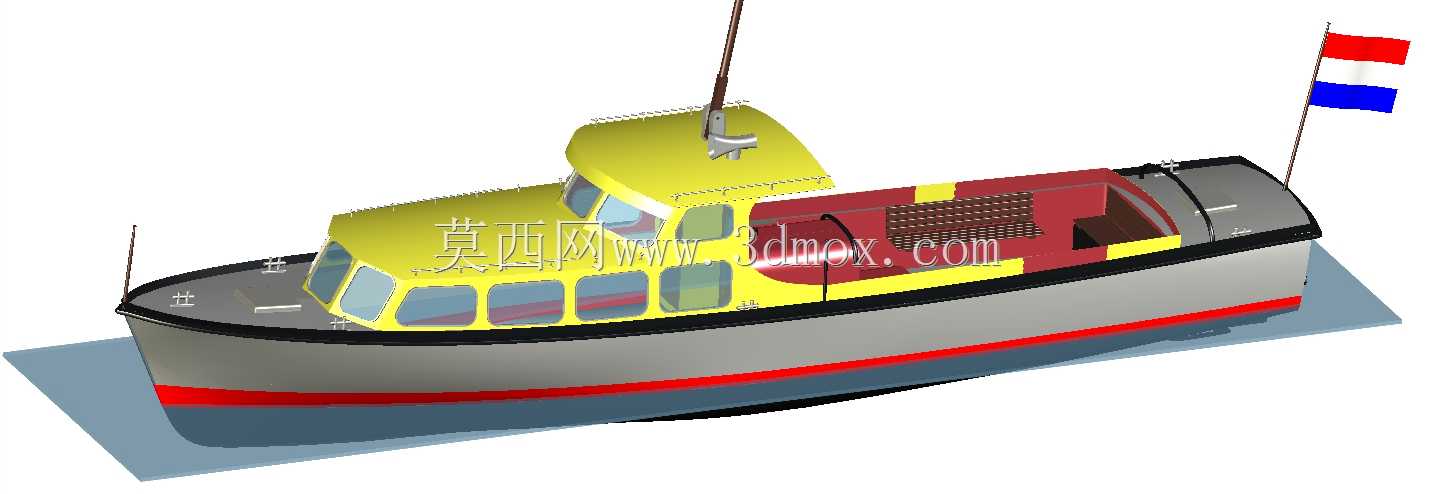

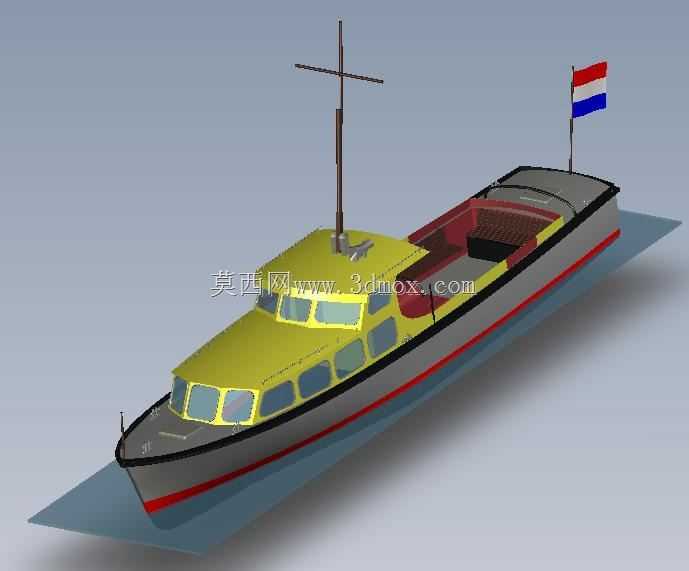

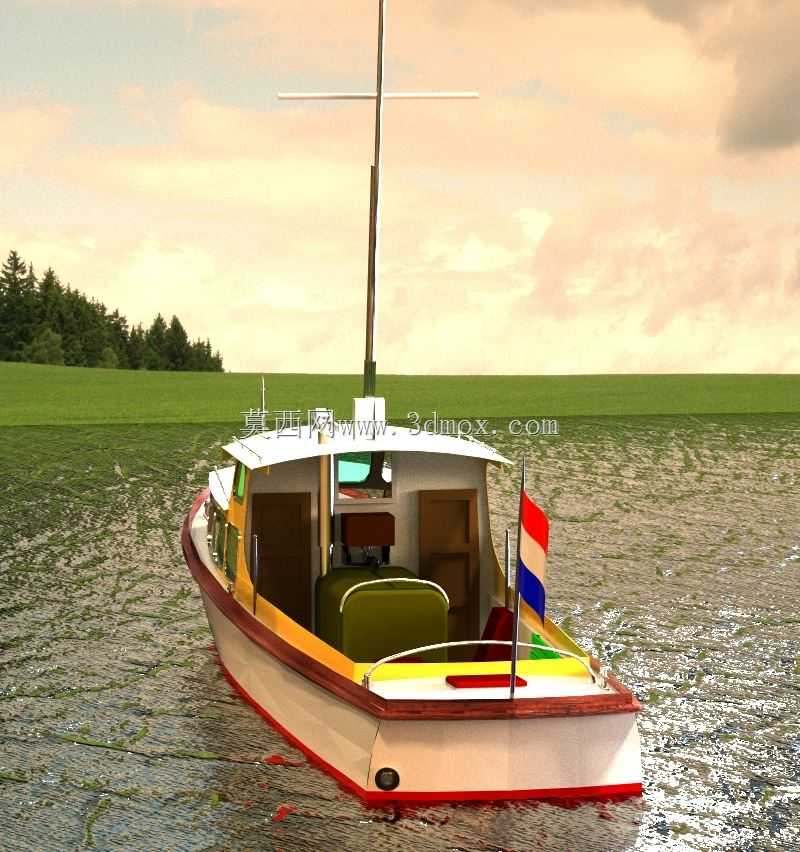

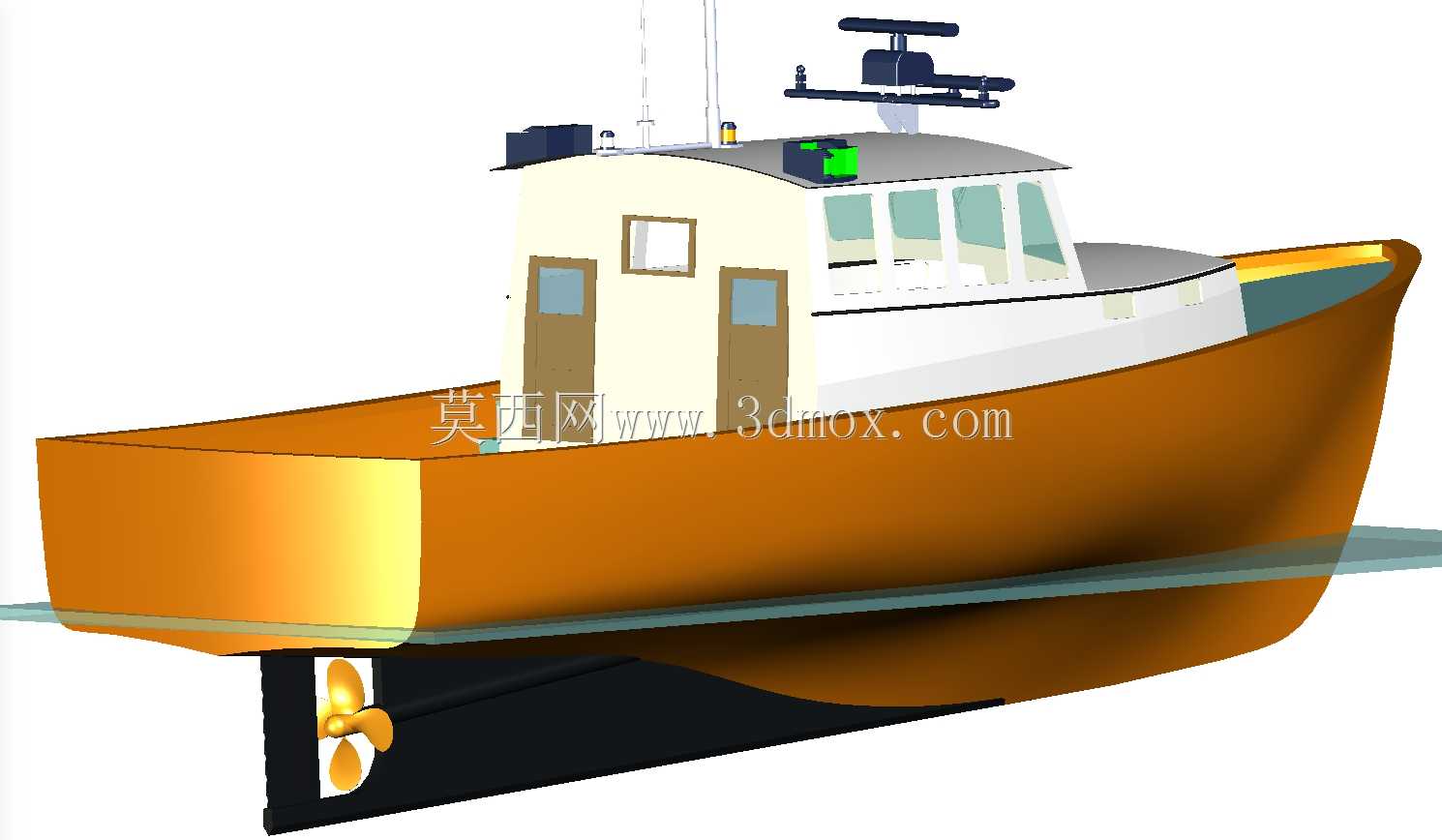

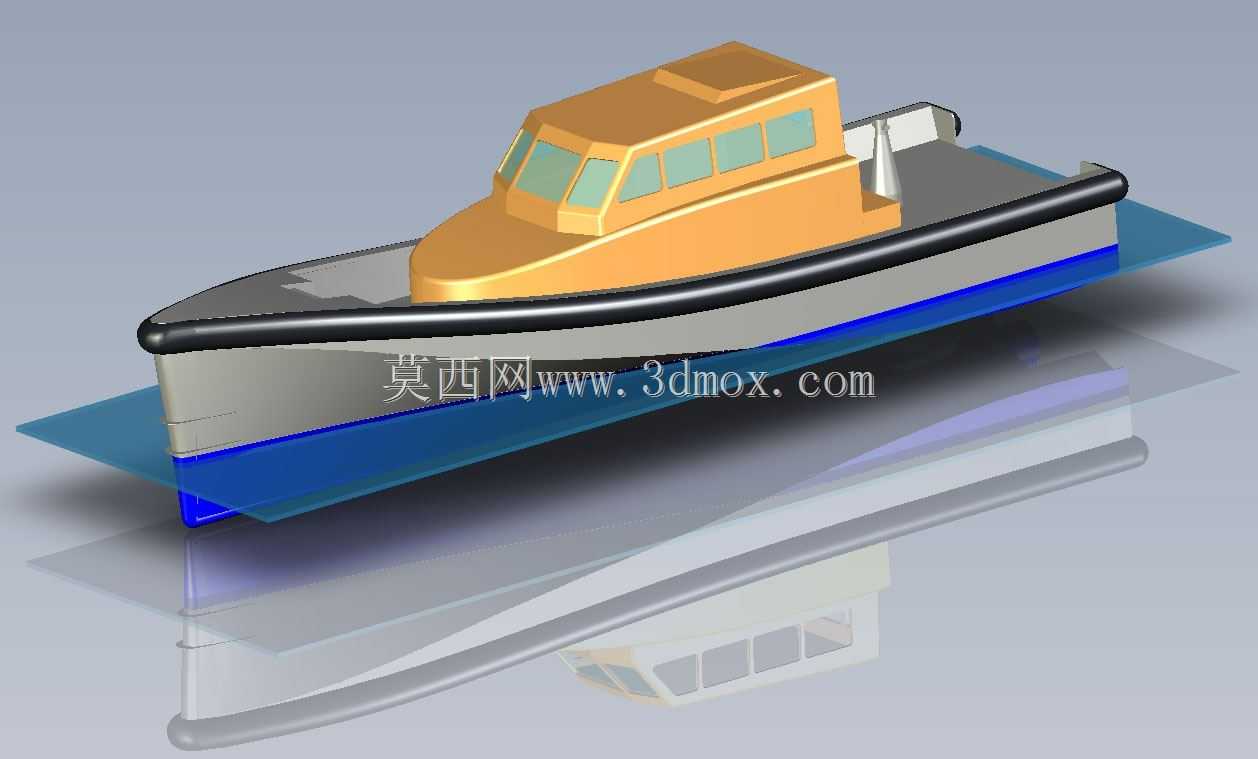

　　该船艇模型还原的是小型近海作业交通艇的完整结构，这类船型主要应用于近岸海事通勤、港内人员转运、小型作业站点补给、近海水文勘测辅助等场景，相比大型作业船舶，其吃水浅、转向灵活，能够在水深不足3米的近岸航道、岛礁周边水域通行，适配小型码头、临时靠泊点的停靠需求，无需大型港机辅助即可完成人员与轻量物资的上下转运。从功能特性来看，该艇采用单甲板驾驶舱前置布局，驾驶舱设置多扇环绕式观察窗，可覆盖正前方、左右舷侧180度以上的观察视野，满足近岸复杂水域航行时的瞭望需求，舱内预留了驾驶台、乘员座椅的安装空间，可搭载6-8名作业人员；主甲板中部预留了开放式置物区域，可承载总重不超过1吨的轻量作业物资、勘测设备或应急救援装备，船尾设置小型外挂推进装置的安装位，适配舷内外机或外挂舷外机的装配，推进功率匹配30-60马力区间，可实现12-18节的巡航航速，满足短距离快速通勤的需求。

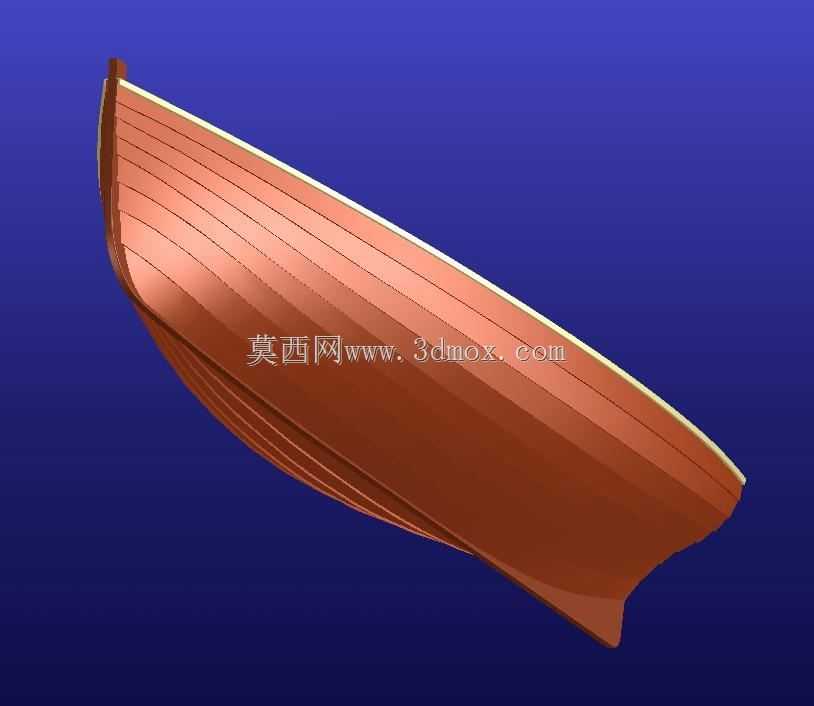

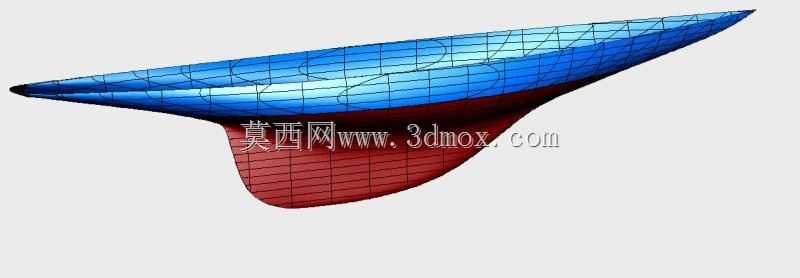

　　船体设计上采用折角型舷侧结构，船底为浅V型滑行艇底，这种线型在低速航行时阻力更低，高速滑行时能够快速抬升船体，减少航行时的波浪拍击，提升近岸浪况下的航行稳定性；舷侧设置贯通式防撞护舷结构，靠泊时可缓冲船体与码头、其他船舶的碰撞冲击力，避免船体外壳受损；船身主体采用钢铝复合结构的设计逻辑，船底水下部分采用钢制壳体提升抗腐蚀与抗碰撞能力，上层建筑采用铝合金材质降低整船重量，提升载重能力。从尺寸边界来看，该艇总长控制在8米级，型宽2.4米左右，型深1.1米，空载吃水0.45米，满载吃水不超过0.6米，这种尺寸设计既能够满足近岸小型航道的通行限宽要求，也能够通过普通平板拖车完成陆域转运，无需特殊超限运输审批，适配跨区域作业的调度需求。

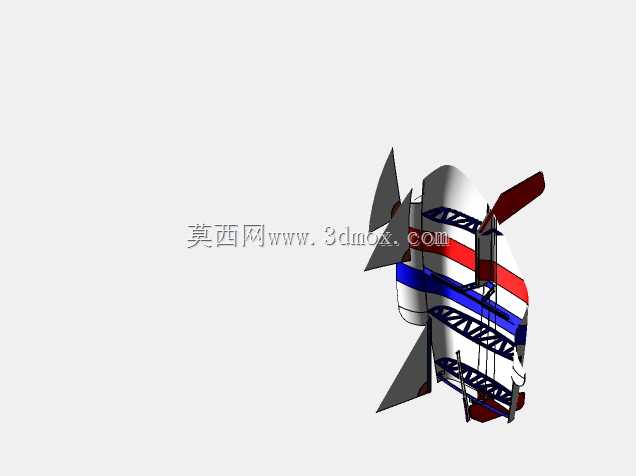

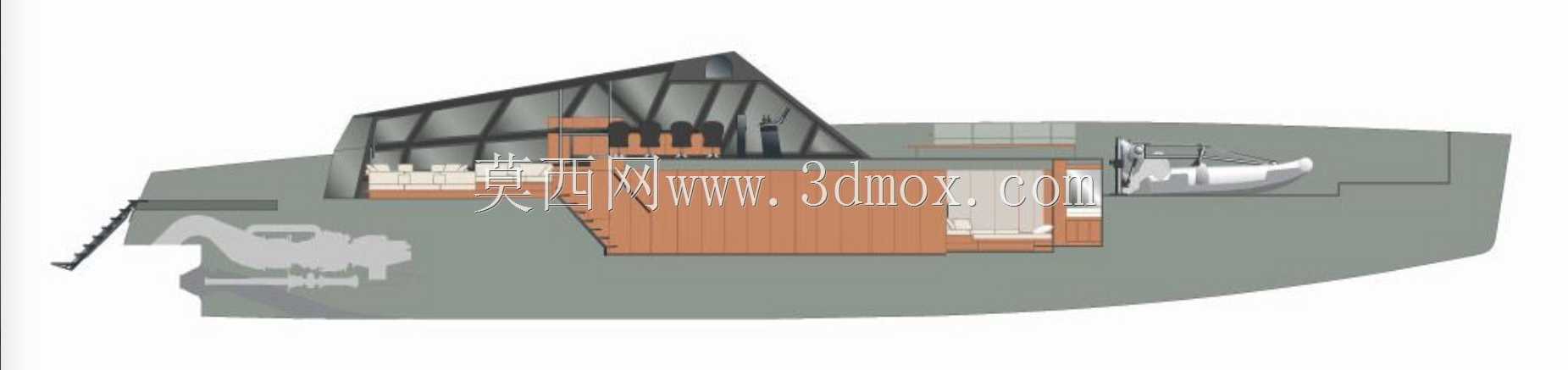

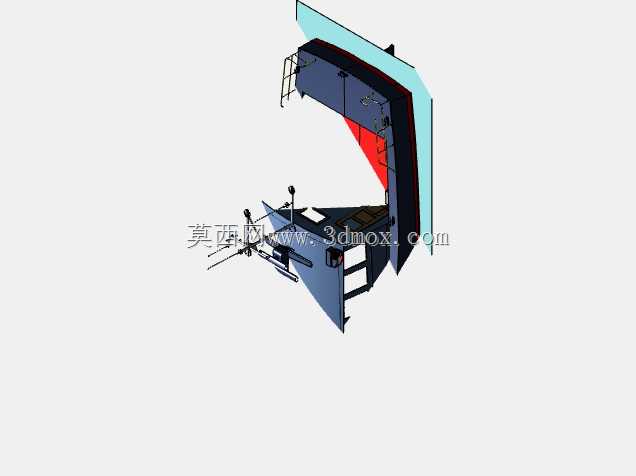

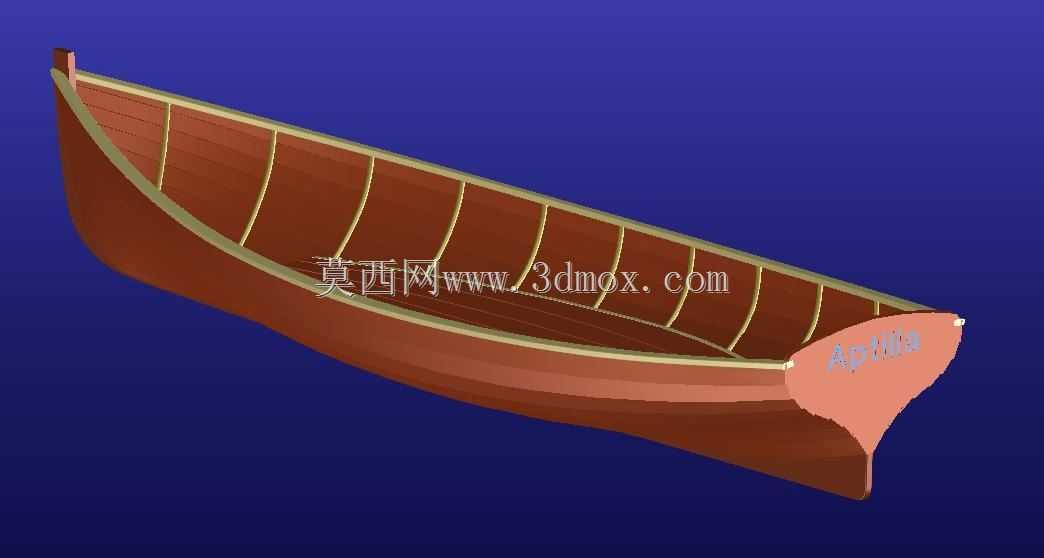

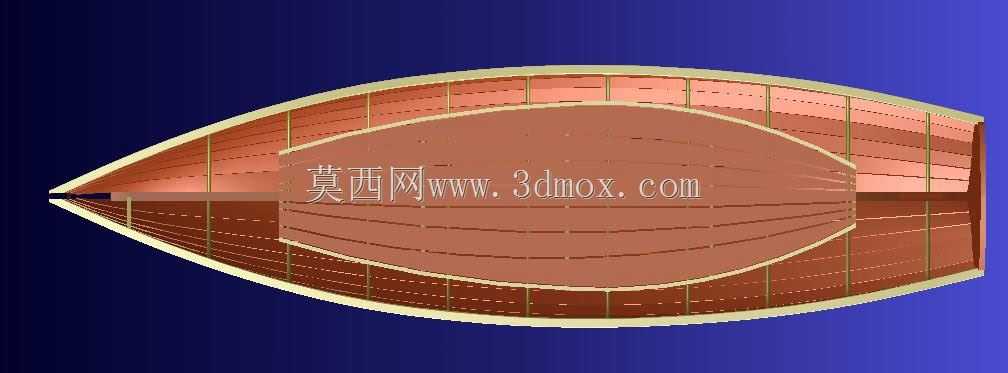

　　建模过程中完整还原了船体的肋骨框架、舱壁分隔、甲板加强筋等内部结构细节，驾驶舱的窗体分割、舱门开合位置、桅杆信号设备安装位、船尾系缆桩、舷侧扶手等舾装件也都按照实际船型的装配逻辑做了还原，所有结构件的安装边界都预留了标准装配间隙，比如驾驶舱窗体与窗框的配合间隙、推进装置与船尾封板的密封安装面、系缆桩与甲板的焊接固定位都做了明确的结构表达，可直接用于船型方案展示、结构教学演示、小型作业船的选型参考，也可作为同尺度船型改型设计的基础建模框架，减少前期线型绘制与结构布局的重复工作量。

　　在细节处理上，模型还原了船体的水线标识位置、舷侧防撞条的分层结构、驾驶舱顶部的航行灯安装基座、船尾旗杆的固定结构，甚至连船底的锌块防腐安装位、排水孔的位置都做了对应呈现，完全符合小型交通艇的实际建造规范，没有出现结构逻辑上的错误，比如肋骨间距按照500mm的小型船建造标准设置，舱壁的位置对应了水密舱的分隔要求，船首设置首尖舱作为压载水舱，可调整航行时的纵倾角度，提升恶劣海况下的航行稳定性。
