五辐轮缘式储能飞轮机械结构设计

在蒸汽动力机组、往复式泵阀、内燃机曲柄连杆机构这类存在周期性载荷波动的传动系统中，飞轮是不可或缺的回转储能部件，其核心作用是通过自身较大的转动惯量，吸收动力输入冲程的多余动能，在负载做功冲程释放存储的能量，以此平抑整轴的转速波动，降低传动链路的冲击载荷，避免轴系因瞬时扭矩突变出现疲劳损伤。这款五辐结构的飞轮，在设计阶段优先平衡了转动惯量需求与整体自重的矛盾，没有采用实心轮盘的冗余结构，而是通过加厚外缘轮圈的方式，将大部分质量集中在回转半径最大的区域，在同等重量下获得更高的转动惯量，有效降低了轴系的静载荷负担。

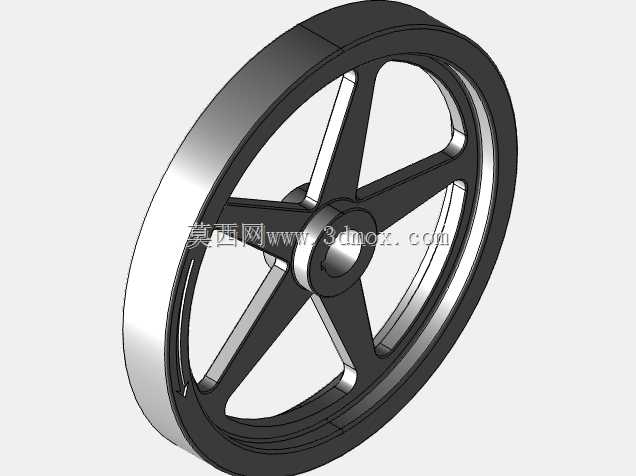

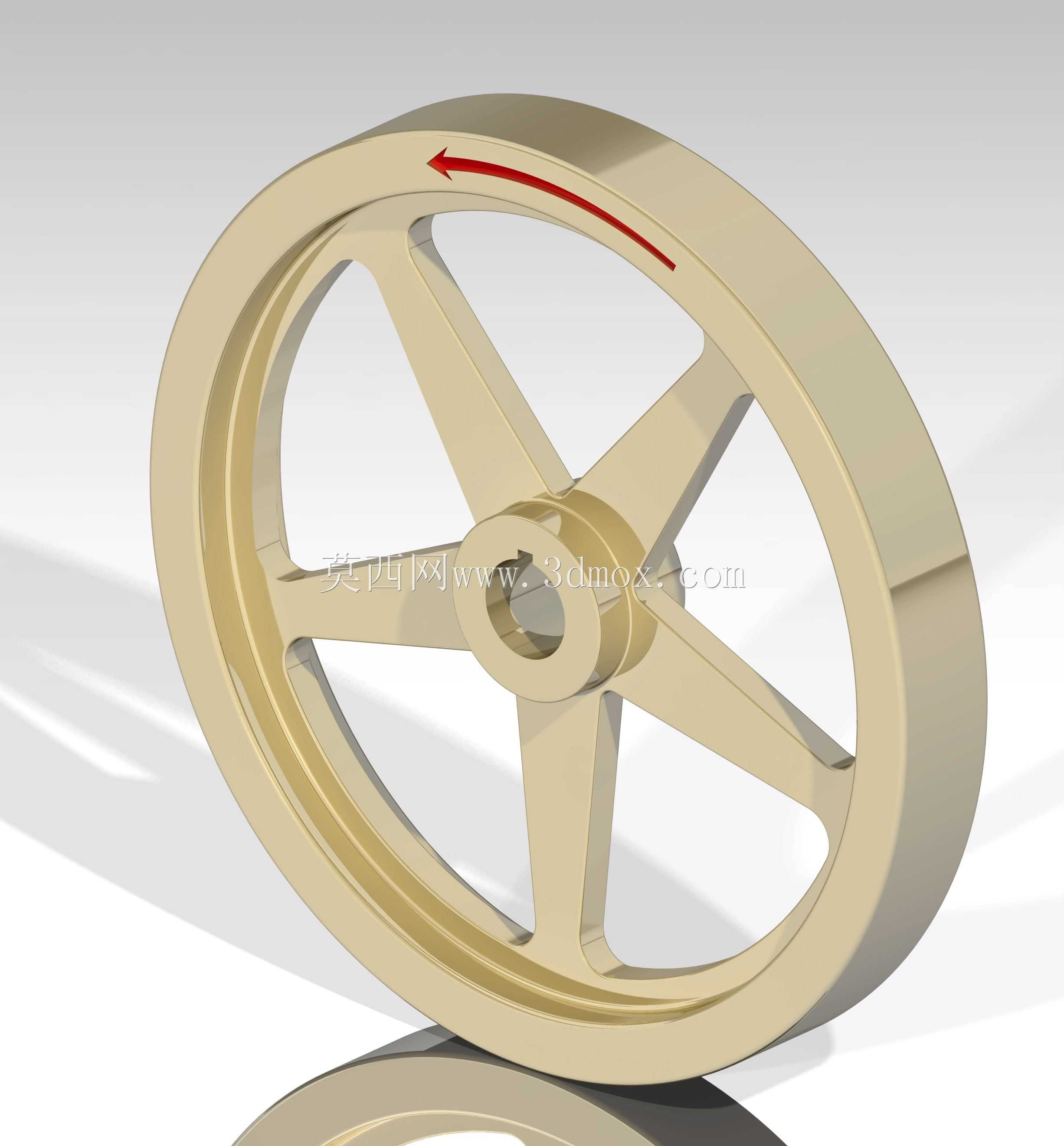

从结构细节来看，中心轮毂部位设计有与传动轴配合的通孔，孔壁预留了键槽安装位，可通过平键实现与主轴的周向固定，传递工作扭矩；轮毂与外缘轮圈之间采用五根等角度分布的辐条连接，辐条截面做了等强度优化，从轮毂端向轮圈端平滑过渡，既保证了回转过程中的结构刚度，避免高速转动时辐条出现谐振变形，又减少了不必要的材料堆砌，降低了整体制造成本。轮缘的外圆柱面做了高精度的同轴度公差约束，可适配皮带传动、齿轮啮合等不同的动力输出场景，部分需要安装启动齿圈的机型，也可直接在轮缘外圆加工齿形，无需额外加装连接法兰。

在实际安装适配层面，这款飞轮的轴向厚度经过严格校核，轮毂端面的安装贴合面预留了足够的压紧面积，可配合轴端挡圈、锁紧螺母实现轴向定位，不会出现运转过程中的轴向窜动；整体回转体做了对称结构设计，建模阶段就完成了质心与回转中心的重合校验，可减少后续动平衡工序的去重量，缩短生产加工周期。在不同的应用场景中，这类飞轮的尺寸边界可根据配套设备的功率、转速区间做参数化调整：小型蒸汽模型、微型往复泵配套的飞轮轮缘直径可控制在百毫米级，大型工业压缩机、重型内燃机配套的飞轮直径可达数米，辐条数量也可根据载荷等级调整，但核心的“质量集中于外缘、辐条等强度连接、轮毂可靠固定”的设计逻辑保持一致。

从工程应用的实际反馈来看，这类辐条式飞轮相比实心盘式飞轮，空气阻力更低，高速运转时的风阻损耗更小，同时辐条之间的镂空区域可提升运转过程中的散热效率，避免长期连续工作时轮毂与轴配合部位因摩擦升温出现润滑脂失效、配合间隙变化的问题。在阀类配套的小型执行机构中，这类飞轮还可作为手动操作的力臂部件，通过转动轮缘带动阀杆动作，实现阀门的手动开关调节，此时轮缘的外圆可做滚花处理，增大手动操作时的摩擦力，无需额外加装手轮部件，简化整体结构。建模过程中对所有过渡圆角做了应力集中规避，辐条与轮毂、轮圈的连接部位均采用大圆角过渡，避免长期受交变载荷作用时出现应力开裂，延长部件的实际使用寿命。
