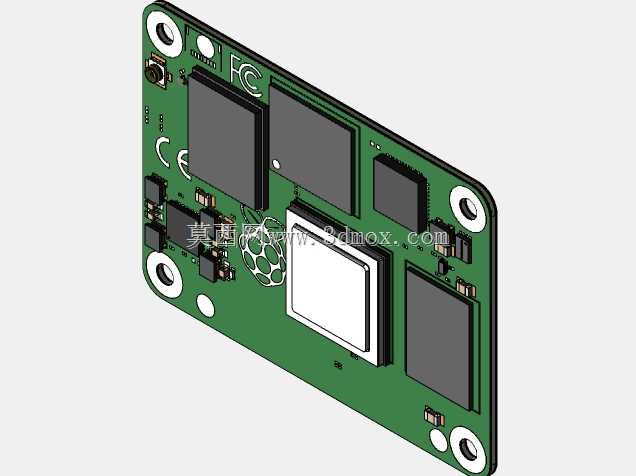

树莓派计算模块电路板三维结构

　　在嵌入式硬件开发与工业控制集成场景中，核心计算板卡的结构适配性往往决定了整套设备的组装效率与运行稳定性，这款树莓派计算模块的三维结构还原，完全围绕实际装机的工程需求搭建，没有做多余的外观美化，所有结构特征都对应量产硬件的真实物理边界。做这类板卡建模的时候，最先要确认的是板体的安装孔位参数，四个角的定位孔采用统一的沉孔设计，孔径与沉台深度完全匹配常用的M2铜柱安装规格，孔位的相对位置公差控制在0.1mm以内，不管是叠装在工业载板上，还是固定在定制外壳的内部支柱上，都不会出现对位偏差，这一点在多板堆叠的嵌入式设备里尤为重要，很多新手建模时容易忽略孔位的沉台深度，导致实际装配时铜柱顶起板卡，造成焊接元件受压损坏。板体本身采用标准的FR4板材厚度设计，边缘做了0.2mm的圆角过渡，避免装机时板边毛刺划伤绝缘层或者操作人员的手部，板上所有元件的高度都做了精准还原：核心处理器位置的金属散热盖高度、内存芯片的贴片高度、板边接插件的突出尺寸，甚至板上丝印标识的位置都和实物一一对应，这些细节直接决定了外壳设计时的内部避让空间是否合理，比如如果把散热盖的高度做低了0.5mm，实际装机时外壳内壁就会压到散热盖，长期使用可能导致核心芯片受力虚焊。

　　从功能布局来看，板卡的元件排布完全遵循信号完整性设计逻辑，高速信号链路的元件尽量靠近核心引脚布置，电源相关的滤波电容均匀分布在各个芯片的供电引脚附近，建模时保留了所有贴片元件的外形轮廓，包括板上的CE、FC认证标识区域的丝印边界，方便结构工程师在做整机EMC屏蔽设计时，准确对应屏蔽罩的覆盖范围。在实际应用场景里，这类计算模块常被用作工业网关、边缘计算终端、小型智能设备的核心控制单元，很多定制化设备不会采用通用的树莓派开发板，而是用计算模块搭配自定义载板，来压缩整机的体积，这时候准确的三维模型就可以提前验证载板与核心板的叠装间隙，检查板对板连接器的咬合高度是否匹配，避免打样后出现接插件接触不良的问题。

　　建模过程中特意区分了不同元件的材质特征：PCB板的哑光绿油质感、金属屏蔽盖的亮面金属质感、贴片电容电阻的深色陶瓷质感，这些材质区分不是为了视觉效果，而是方便在做热仿真的时候，给不同部件赋予对应的材料导热参数，比如金属散热盖的导热系数、FR4板材的导热系数、塑封芯片的导热系数，都可以直接对应模型上的不同部件快速赋值，不用再单独拆分零件。板卡的侧边没有突出的外接接口，所有信号都通过板底的板对板连接器引出，这部分的连接器引脚高度、塑壳本体的尺寸都做了精准还原，在设计载板的时候，可以直接把核心板模型调入装配体，对齐连接器的位置，就能快速确认载板上的元件避让区域，避免核心板装上去之后压到载板上的贴片元件。

　　另外板上的状态指示灯位置也做了准确标注，在设计设备外壳的时候，可以直接对应指示灯的位置做导光柱的开孔，不用反复对照实物测量位置，减少结构设计的反复修改次数。很多工程师在做这类板卡建模的时候，容易省略小元件的建模，比如板上的小型贴片电阻、电容，觉得这些元件不影响安装，但实际上在一些超薄设备的设计里，板卡距离外壳内壁的间隙可能只有0.3mm，这时候哪怕是一个1mm高度的贴片电容，都可能顶到外壳，所以这个模型里还原了所有高度超过0.2mm的元件外形，确保装配校验的时候不会出现遗漏的干涉点。从安装边界来看，整个板卡的最大外形轮廓尺寸、最高元件的高度位置、最低突出点的位置都做了明确的结构参考，不管是做嵌入式安装的卡槽设计，还是做散热片的贴合设计，都可以直接从模型上提取尺寸，不用再反复核对实物参数。在工业现场的应用里，这类计算模块往往需要长时间连续运行，所以结构设计时还要考虑散热风道的走向，模型里还原了核心芯片与内存芯片的相对位置，方便工程师在做整机风道设计时，确认散热气流是否能直接覆盖主要发热元件，避免出现局部热量堆积的问题。
