轨道式三头工业吊装作业照明灯具结构

这套轨道式三头吊装照明结构，主要面向工业厂房作业区、仓储分拣通道、设备检修工位的局部补光场景设计，区别于普通吸顶式固定照明，它依托通长的圆形导轨作为承载与走线载体，可根据作业面的实际照明需求，灵活调整单个灯头的固定位置，适配不同阶段的工位布局调整需求，不用重新布设顶部走线与吊装点位，能大幅降低产线调整时的照明改造成本。

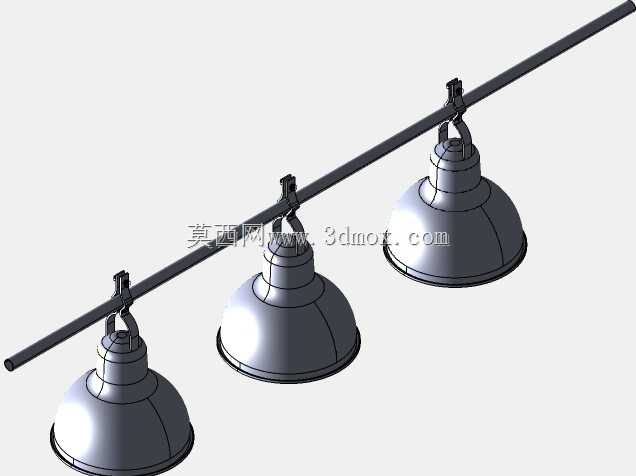

从结构组成来看，整套组件包含一根空心圆形导轨、三个快装卡扣式吊装座、三个钟形反光灯壳以及配套的铰接吊环结构。导轨采用薄壁圆管设计，内部预留走线空腔，可将供电线缆完全隐藏在管内，避免车间内线缆外露积灰、被吊装货物剐蹭的风险，导轨两端预留标准安装接口，既可以通过吊杆吊装在厂房屋架下方，也可以通过侧装支架固定在立柱侧面，适配不同厂房的顶部结构条件。快装卡扣座采用侧向锁紧结构，安装时不需要从导轨端部穿入，直接在需要的位置卡入导轨后拧紧紧固螺钉即可完成固定，卡扣座下方设置铰接吊环与灯壳顶部的挂耳连接，铰接结构允许灯壳在垂直平面内做0到45度的俯仰调整，能精准把光线投射到需要的作业面上，减少无效光区的浪费。

灯壳采用钟形拉伸结构，这种曲面造型一方面是为了匹配反光罩的安装弧度，让光源发出的光线经过反光罩反射后形成均匀的扇形光斑，避免作业面出现局部过亮或暗区，另一方面曲面结构的刚性更好，相比平板结构能在更薄的壁厚下达到足够的结构强度，降低整套灯具的自重，减少导轨的承载负荷。灯壳顶部设置了走线孔与吊环安装位，内部预留了光源座、镇流器的安装空间，边缘做卷边处理，既可以提升壳体边缘的结构强度，也能避免安装维护时锋利边缘划伤操作人员。

在安装边界设计上，整套结构的导轨外径控制在常规工业穿线管的通用尺寸范围内，配套的卡扣座、吊环配件都可以和市面通用的轨道吊装配件互换，不需要单独开模定制特殊配件，降低后期维护的配件成本。灯头的最大外径经过测算，在相邻灯头间距不小于单灯头外径1.2倍的情况下，调整俯仰角度时不会出现相邻灯头干涉的情况，安装时导轨距离作业面的高度建议保持在2.5米到4米区间，这个高度区间内单灯头的照明覆盖范围可以达到直径3米左右的圆形区域，三个灯头沿导轨均匀布置时，可覆盖长度8米左右的条形作业区域，能满足装配流水线、仓储拣货通道这类长条形作业面的照明需求。

设计过程中重点考虑了工业场景的使用耐久性，所有结构件的连接位置都做了防松设计，卡扣座的紧固螺钉采用防松垫圈，铰接吊环的连接轴设置了防脱卡簧，避免车间内行车运行、设备作业产生的长期振动导致连接件松动脱落。灯壳的曲面过渡处都做了大圆角处理，没有尖锐的凸起结构，既可以减少车间内灰尘在壳体表面的堆积，也方便日常维护时擦拭清理。另外整套结构的自重经过优化，单米导轨加配套灯头的总荷载控制在常规厂房吊顶承载的安全范围内，不需要额外对屋顶结构做加固处理，适配大部分老旧厂房的照明改造场景。

从实际使用的角度看，这种多灯头轨道吊装结构相比独立吊装的单头灯具，布线量减少60%以上，顶部的安装点位也大幅减少，施工时只需要在导轨两端设置吊装点即可，中间位置不需要额外打膨胀螺栓固定，能缩短现场安装的工期，后期如果作业面调整，只需要松开卡扣座的紧固螺钉，滑动灯头到新的位置再锁紧，几分钟就能完成照明位置的调整，不需要重新布线拆装，非常适合产能调整频繁、工位布局经常变动的生产车间使用。
