UPS柜TrollB舱式运输承载工装结构

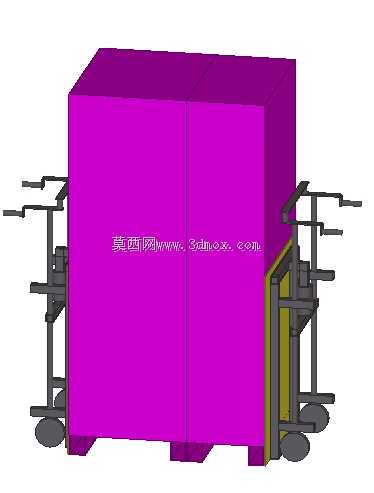

　　在工业电气设备的厂内转运、短驳配送环节，针对UPS柜这类重心偏高、外壳防护要求高、底部带标准托盘位的重型柜体，常规的平板转运方式容易出现柜体侧滑、边角磕碰、运输过程中柜体偏移的问题，这套舱式运输承载结构就是专门适配这类柜体的转运需求设计的。从结构布局来看，两侧的承载架采用方管焊接成型，底部设置了和标准托盘位匹配的定位凸台，当柜体放置到位后，两侧架体刚好贴合柜体的侧边下部，不会挤压柜体表面的操作面板、接线端口，架体上伸出的可调式挡杆可以根据柜体的实际宽度调整限位位置，避免运输过程中柜体出现横向窜动。

　　底部的脚轮采用了带刹车的万向轮搭配定向轮的组合，在平整的车间环氧地面推行时转向灵活，停靠时踩下刹车即可实现位置固定，不需要额外加装地锁或者固定件，适配车间内不同工位之间的短距离转运，也可以配合叉车实现跨车间的长距离搬运。设计过程中优先考虑了柜体的防护需求，架体和柜体接触的位置都预留了缓冲垫安装位，实际使用时可以粘贴橡胶缓冲垫，避免金属架体直接刮蹭柜体的喷塑表面，架体的高度设置在柜体总高度的三分之一位置，既保证了限位的稳定性，又不会遮挡柜体上部的操作界面，转运过程中操作人员可以直接观察柜体上的仪表状态，不需要额外拆卸防护结构。两侧架体之间的连接采用了可拆卸的横杆结构，当需要吊装柜体时，只需要拆下前后的连接横杆，就可以直接用吊具从上方起吊柜体，不需要将整个承载工装和柜体一起吊装，降低了吊装的总重量，也适配车间内不同吨位的起重设备。从安装边界来看，这套承载结构适配的柜体宽度范围在1200mm到1600mm之间，深度方向的定位尺寸匹配标准1200mm*1000mm的工业托盘，架体自身的总宽度比柜体最大适配宽度宽出200mm，预留了足够的操作空间，操作人员在挂接绑带或者调整挡杆位置时不会被架体和柜体夹手。

　　底部脚轮的安装高度设置为120mm，保证架体底部和地面之间有足够的间隙，在通过车间内的电缆沟盖板、地面接缝时不会出现卡滞，推行过程中的震动也能通过脚轮的橡胶轮缘得到一定缓冲，减少震动传递到柜体内部的电气元件上。不同于常规的开放式转运托盘，这种舱式的限位结构不需要每次转运都缠绕打包带，只需要调整好两侧挡杆的位置，锁定后即可推行，大幅提升了车间内柜体转运的效率，也减少了打包带对柜体表面的勒痕损伤。架体的焊接位置都做了打磨处理，没有突出的焊渣或者锐角，避免操作人员在推行过程中被划伤，整体的表面处理采用喷塑工艺，和车间内其他工位器具的表面处理方式一致，耐磨耐腐蚀，适合车间内复杂的使用环境。

　　在实际应用场景中，这套结构除了用于UPS柜的转运，也可以适配其他尺寸接近、底部带标准托盘位的电气柜体，比如低压配电柜、控制柜等，只需要调整挡杆的固定位置即可，不需要对架体主体结构做改动，具备一定的通用适配性。设计时也考虑了堆叠存放的需求，架体顶部设置了和底部脚轮位置匹配的定位凹槽，当空载存放时，可以将多个架体堆叠放置，减少仓储空间的占用，满载状态下因为柜体上部突出，不建议堆叠，避免压损柜体。架体上还预留了标识牌安装位，可以粘贴当前转运柜体的编号、去向工位等信息，方便车间内的物流管理，避免出现柜体错送的问题。
