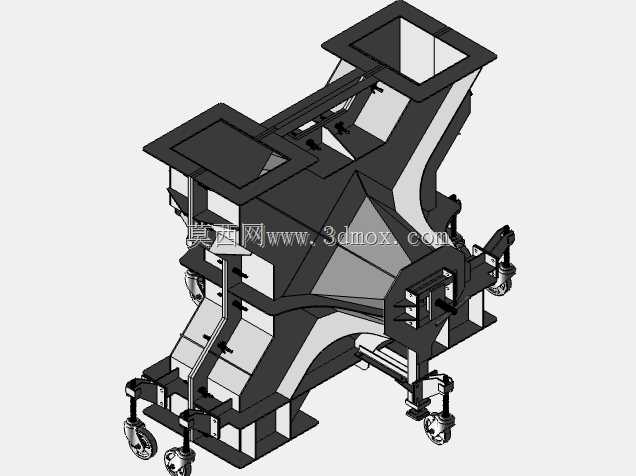

海岸护堤消波块成型X型浇筑模具

　　在海岸防护工程领域，护面块体的成型质量直接决定防波堤、海堤的长期抗浪能力，这套X型结构的浇筑模具，正是为生产Accropode型互锁消波块专门设计的成型工装，区别于传统小型预制块模具，这套模具的结构设计完全围绕大体积混凝土预制件的生产全流程需求展开，从支模、浇筑、振捣到脱模、转运的每一个环节都做了针对性的结构优化。从实际工程应用场景来看，这类模具生产的消波块主要用于沿海护岸、港口外堤、围海造陆围堰的迎浪面铺设，块体之间随机互锁形成的多孔透水结构，能够在波浪冲击时逐层打散波能，减少波浪爬高与堤身冲刷，相比传统扭王字块，X型结构的块体空隙率更高，消波效率更优，同时互锁后的整体稳定性更强，不容易被极端大浪掀动移位。

　　这套模具的设计思路完全匹配这类块体的生产需求，整体采用对称分模结构，模腔内部完全复刻X型消波块的异形曲面轮廓，保证成型后的块体支脚角度、曲面弧度完全符合设计要求，避免因外形偏差导致块体间无法有效互锁。模具主体采用厚钢板焊接成型，所有模腔接触面都做了打磨抛光处理，能够承受大体积混凝土浇筑时的侧压力，同时减少混凝土粘附，降低脱模时的块体破损率。考虑到不同工程的设计波高差异，这类模具可适配1立方米、2立方米、4立方米、6立方米等多种规格的块体生产，模架部分采用模块化拼接设计，更换对应模腔板即可调整成型块体的尺寸，无需整体更换模架，能够降低预制场的工装投入成本。

　　模具底部设置了带锁紧结构的脚轮与可调支撑脚，在预制场内转运时可解锁脚轮短距离移动，就位浇筑时放下支撑脚锁定，保证模腔水平度，避免混凝土浇筑时出现偏斜导致块体壁厚不均。分模面设置了多组快速锁紧夹钳与定位销，合模时定位销能够保证上下模、侧模的对位精度，锁紧夹钳可快速完成合模固定，相比传统螺栓锁紧方式，能够大幅缩短支模、拆模的作业时间，提升预制生产效率。模具顶部设置了两个对称的浇筑口，浇筑口尺寸匹配混凝土料斗的出料口径，能够保证混凝土浇筑时料流均匀填充模腔各个角落，避免出现缺角、蜂窝等缺陷；模腔侧壁预留了振捣棒插入孔，浇筑过程中可将振捣棒伸入模腔各个位置充分振捣，排出混凝土内部气泡，保证块体内部密实度，提升成型后的结构强度。脱模环节的结构设计也充分考虑了工程实际，模具的侧模与底模采用铰接翻转结构，拆模时松开锁紧夹钳即可将侧模向外翻转打开，无需使用撬棍硬撬模腔，能够避免模腔变形与块体边角破损；对于大规格块体，模具顶部还预留了吊点，可配合起重设备完成脱模与块体转运作业。在实际预制生产流程中，这套模具的使用逻辑也完全贴合预制场的作业习惯：合模前先在模腔内壁均匀涂抹脱模剂，随后合模锁紧就位，按照配比搅拌好的混凝土通过料斗从顶部浇筑口注入，同时通过振捣孔逐点振捣，浇筑完成后待混凝土达到脱模强度即可打开侧模，将成型的消波块吊出进行养护，模具清理后即可进入下一轮生产循环。

　　成型后的X型消波块，四个支脚的角度经过精确设计，铺设时块体之间能够自然咬合，即使在堤身出现少量沉降时，互锁结构也能维持护面整体稳定性，不会出现大面积块体滑落的问题；块体表面的光滑度由模具内壁精度直接保证，能够减少海水长期冲刷带来的表面磨蚀，提升护面结构的使用寿命。从安装边界来看，这套模具对预制场的场地要求较低，只要是平整硬化的地面即可就位作业，不需要额外做复杂的基础固定，模架的整体外形尺寸根据成型块体规格对应设计，预留了足够的操作空间，作业人员在侧面即可完成锁紧、振捣、拆模等全部操作，不需要攀爬模具，能够降低高空作业风险。模具的所有易损部位，比如浇筑口边缘、分模面贴合处都做了加厚处理，长期使用出现磨损后可单独更换对应的镶块，不需要整体报废，能够进一步降低长期使用成本。对于沿海工程的预制构件厂来说，这类模具的结构稳定性、操作便捷性直接决定了消波块的生产效率与成品率，这套X型模具的结构设计完全规避了传统固定式模具脱模困难、模腔易变形、转运不便的痛点，能够适配不同规模预制场的生产需求，为海岸防护工程提供质量稳定的护面块体成型保障。
