铸造用锚点定位安装阀块结构件

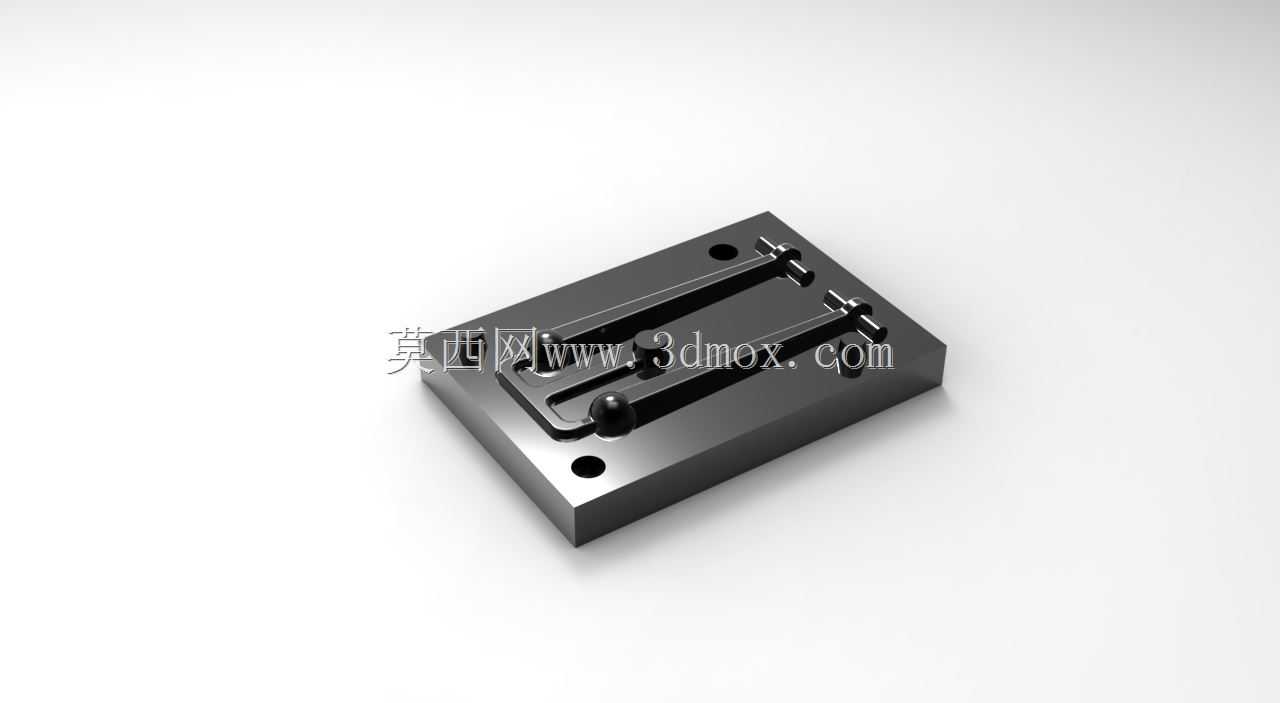

　　在阀门配套的仪器仪表类工装铸造产线中，这类锚点结构件是完成核心阀块主体铸造成型的关键配套构件，并非独立使用的终端阀件，而是作为铸造工装的定位组成部分，承担合模过程中芯模与外模的精准对位功能，避免铸造过程中出现砂芯偏移、壁厚不均的缺陷。从结构设计来看，该构件采用矩形金属基座作为主体承载结构，基座上预留两个对称分布的通孔安装位，用于通过紧固件将整个锚点固定在铸造模具的对应模板位置，安装孔的位置度公差控制在0.02mm范围内，确保合模时对位精度满足铸造工艺要求。

　　基座表面设置有两条平行的导向滑槽，滑槽截面为矩形，槽边做了0.5mm的倒角处理，既可以减少合模过程中滑动配合的摩擦阻力，也能避免尖锐边角在反复开合模过程中出现磕碰崩缺，延长工装的使用寿命。滑槽端部设置有两个带圆柱头的定位锁止柱，锁止柱的圆柱面与滑槽导向方向垂直，当芯模沿滑槽滑动到位后，锁止柱会卡入芯模对应的定位凹槽内，完成轴向与径向的双向限位，防止浇筑过程中金属液冲击导致芯模移位。构件的整体外形为规整的长方体结构，边角处做了R1的圆角过渡，没有多余的外凸结构，既可以减少铸造工装本身的加工余量，也能避免在模具安装过程中与周边其他工装构件发生干涉。从安装边界来看，该构件的基座底面为全平面加工，平面度公差不大于0.01mm，安装时与模板表面完全贴合，不需要额外加装调整垫片，两个安装孔的中心距与对应模板上的预装孔中心距完全匹配，安装时不需要二次配做孔位，可直接完成快速装夹。在实际生产场景中，这类锚点构件通常成对配合使用，分别对应芯模的两个定位端，共同完成芯模在模具型腔内的空间位置固定，确保浇筑成型后的阀块内部流道位置偏差控制在工艺允许范围内，不会出现流道错位、壁厚偏差超差导致的阀块试压泄漏问题。

　　设计过程中，导向滑槽的深度经过反复校核，既保证足够的导向配合长度，避免滑动过程中出现卡滞，也不会因为槽深过大削弱基座本身的结构强度，在反复承受合模冲击力的工况下不会出现基座变形、滑槽精度丧失的问题。锁止柱的突出高度经过精确计算，刚好可以完全卡入芯模的定位槽，同时不会在合模时与外模发生碰撞，预留的安全间隙控制在0.3mm，既保证锁止可靠性，也避免出现合模干涉。基座的整体厚度经过强度校核，在承受最大合模压力与金属液浮力的共同作用下，最大变形量不超过0.005mm，完全满足精密铸造的精度要求。

　　这类构件的加工工艺通常采用整块金属坯料铣削成型，所有配合面都经过精铣加工，非配合面做喷砂处理，去除加工毛刺的同时提升表面的抗锈蚀能力，适合在铸造车间多粉尘、高湿度的环境下长期使用，不需要频繁做防锈维护。在阀门铸件的批量生产过程中，这类锚点定位构件的精度直接决定了整批阀块铸件的成型合格率，一旦锚点出现磨损、定位精度下降，就会直接导致铸件批量报废，因此在设计时除了考虑功能实现，也充分考虑了易损部位的耐磨性，导向滑槽与锁止柱的接触部位都做了表面硬化处理，硬度达到HRC45以上，可承受上万次合模循环而不出现明显磨损，大幅降低工装的维护更换频率。
