维护手推车吊环连接组件结构设计

在厂区物料转运、设备运维现场的短途作业场景中，手推车是一线运维人员转运工具、备品备件的核心载具，而吊环类连接组件是手推车实现起吊挂载、部件铰接联动的关键受力构件，本次建模的吊环组件正是适配维护类手推车的专用连接结构。从实际使用场景来看，这类组件常应用在需要将手推车折叠收纳、或者通过起重设备吊运整车载荷的工况中，比如厂区内跨楼层转运重型运维工具时，可通过该吊环配合卸扣、吊索将手推车连同所载物料平稳起吊，也可作为手推车推把与车架的铰接转轴，实现推把的角度调节与折叠锁定，避免闲置时占用过多通道空间。

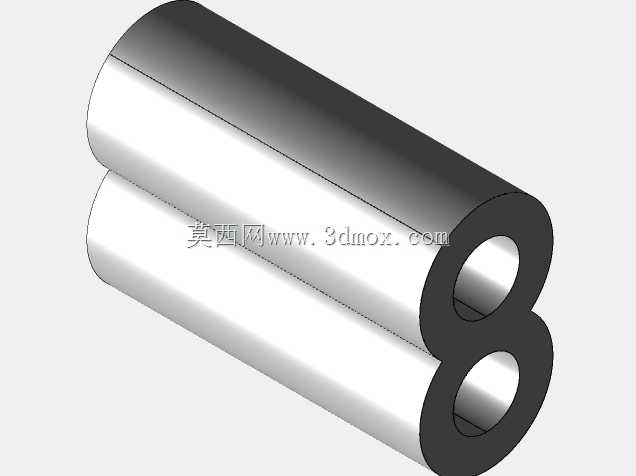

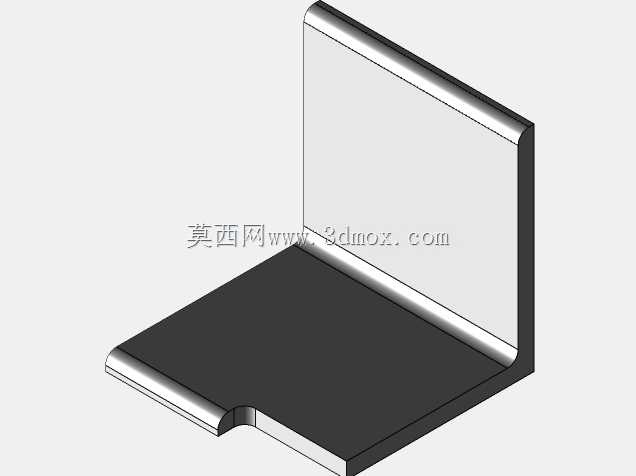

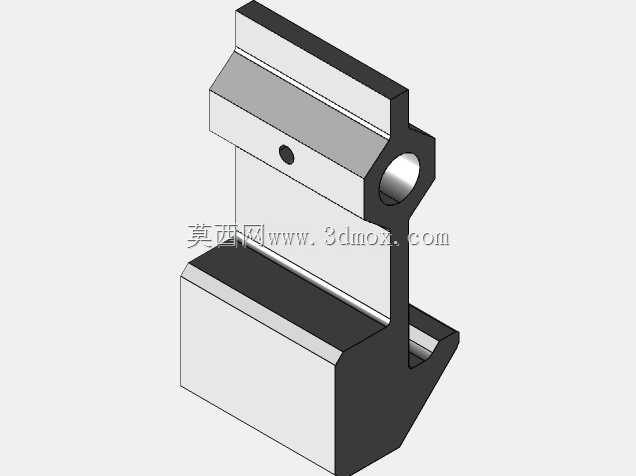

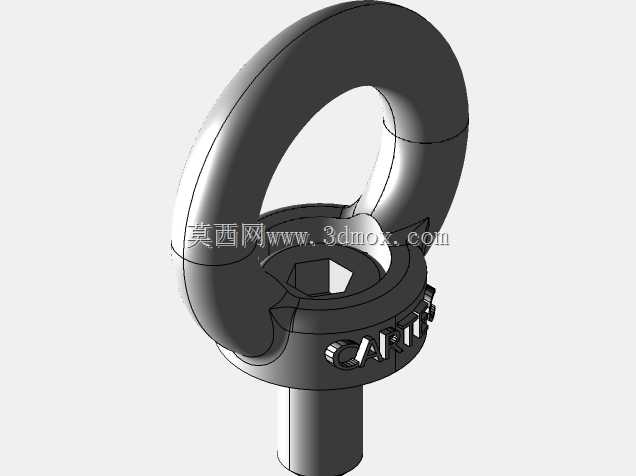

从功能特性上看，该组件采用一体式吊环搭配带内六角安装位的基座结构，吊环部分为闭环锻造式环形结构，截面采用圆弧过渡设计，避免应力集中在吊环与基座的衔接位置，基座下方的杆段为安装配合段，可插入手推车车架的预设安装孔内，通过螺纹或者销轴实现轴向固定。基座顶面的内六角孔可配合内六角扳手实现组件的快速拆装，无需额外定制专用工具，适配现场运维的快速拆装需求。吊环与基座的衔接处采用可转动配合结构，吊环可绕基座轴线360度旋转，在起吊作业时可自动适配吊索的拉扯角度，避免吊索出现扭结、侧拉的情况，降低起吊过程中的附加弯矩对安装基座的损伤。

设计过程中首先对受力边界进行了核算，按照维护手推车额定承载150kg的工况要求，取3倍安全系数对吊环的最小截面进行强度校核，吊环的环形截面直径选取时充分考虑了常用卸扣的配合尺寸，确保标准卸扣可顺利穿入吊环内部，不会出现卡滞或者配合间隙过大导致的晃动问题。基座的外圆尺寸与手推车车架的安装管内径做间隙配合设计，配合公差选取H8/g7，既保证安装时可顺利插入，又不会出现径向窜动过大的问题，基座上的卡槽位置与车架上的锁定销位置完全对应，安装到位后锁定销可自动卡入卡槽，防止组件在使用过程中出现轴向窜动脱出。

外形尺寸方面，吊环的外轮廓直径控制在80mm，内孔通径为45mm，可适配最大额定载荷500kg的标准弓形卸扣，基座下方安装杆的长度为60mm，可适配壁厚3mm以内的标准钢管车架，安装时不需要对车架进行额外的扩孔或者焊接加工，直接替换原有损坏的连接组件即可完成维修更换。吊环表面的标识区域做了凹陷式设计，可在生产时直接压印载荷标识，避免后期使用过程中标识被磨损看不清，所有棱边位置都做了R2以上的圆角处理，既避免搬运过程中划伤操作人员，也能减少热处理过程中的应力开裂风险。

从建模细节来看，组件的各个配合面都做了公差预留，吊环与基座的转动配合面预留了0.2mm的间隙，确保在有少量锈蚀或者灰尘进入的情况下依然可以灵活转动，不会出现卡滞。基座底部的倒角为15度导入角，安装时可快速对准车架的安装孔，提升装配效率。整个组件没有复杂的异形曲面，所有结构都可通过常规的车削、铣削、锻造工艺完成加工，不需要定制特殊刀具，适合批量生产加工，也方便后期运维时的备件采购替换。在实际选型应用时，可根据手推车的实际承载需求调整吊环的截面直径与安装杆长度，适配不同规格的维护手推车结构，不需要重新设计整体连接形式，仅需调整对应尺寸参数即可完成系列化拓展。
