水下机器人专用夹持爪指尖结构设计

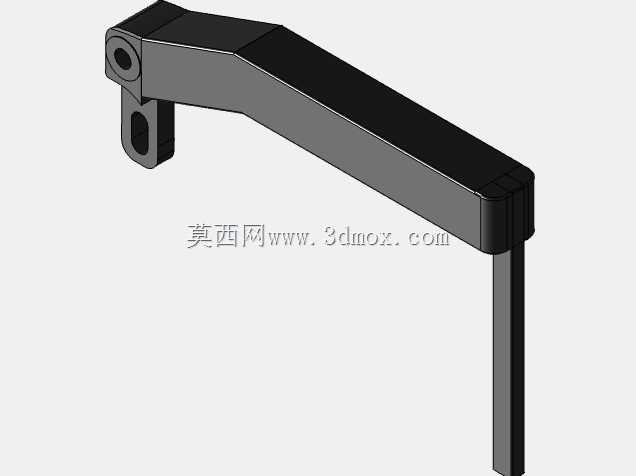

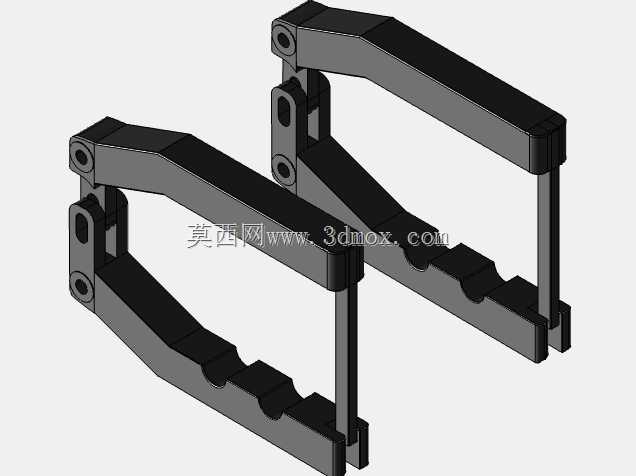

　　这款夹爪指尖结构是面向小型水下观测作业机器人开发的末端执行部件，主要适配水下环境下的轻载抓取作业需求，常见应用场景包括水下科考采样、水下管线巡检辅助操作、水下养殖区作业、沉船残骸小型物件打捞、水下设备运维辅助夹持等场景，这类作业场景普遍存在作业空间受限、水流扰动影响抓取稳定性、接触物件外形不规则的特点，对末端夹爪的贴合度、夹持可靠性都有明确的工程要求。从结构设计逻辑来看，该指尖采用平行连杆式的开合传动布局，双侧夹爪对称布置，每侧夹爪通过多组铰接孔位与驱动臂、连杆部件连接，依靠连杆机构的同步运动实现双侧指尖的平行开合，这种布局的优势在于开合过程中指尖始终保持平行姿态，不会出现单端偏转导致的夹持滑脱问题，相比单枢轴转动的夹爪结构，平行开合的形式对不同厚度物件的适配性更强，夹持力分布也更均匀。

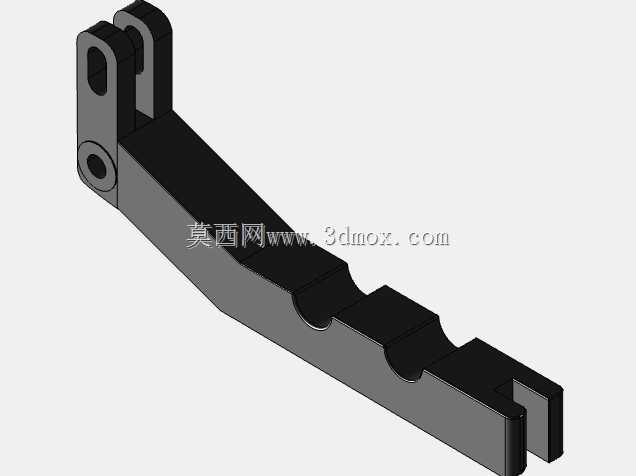

　　指尖的夹持接触面设计了多段内凹的弧形卡槽结构，不同半径的弧形槽可以适配圆柱形杆件、不规则块状物件、扁平状采样容器等多种外形的被夹持物，卡槽的边缘做了小圆弧过渡处理，避免尖锐棱边在夹持脆性物件或者软质采样样本时造成物件破损，同时也能减少水下作业时棱边处的水流紊流，降低开合动作受到的水流阻力。夹爪的主体结构采用等截面的臂身设计，臂身的厚度方向做了局部减薄的挖槽处理，在保证整体结构刚度满足水下轻载抓取要求的前提下，尽可能降低零件自身重量，减少水下驱动单元的负载，同时挖槽结构也能减少零件在水中运动时的迎流面积，降低水流冲击对夹爪定位精度的影响。

　　铰接孔位的设计采用了统一的孔径标准，孔位的同轴度公差按照水下铰接部件的常规要求设定，既可以适配标准的不锈钢铰接销轴，也预留了安装轴套的空间，方便后续根据作业环境更换耐磨轴套或者密封组件，适配不同深度的水下作业压力要求。从安装边界来看，夹爪臂的上端铰接孔中心距与常见的小型水下机器人舵机输出摇臂尺寸匹配，安装时不需要额外设计转接法兰，可以直接与标准尺寸的水下舵机驱动组件连接，双侧夹爪的开合行程覆盖了常规水下小型作业的物件尺寸范围，闭合状态下双侧指尖的最小间隙可以满足薄片状物件的夹持需求，张开状态下的最大开口尺寸能够覆盖常见的水下采样管、小型工具、观测传感器等物件的外径尺寸。

　　结构的外形轮廓做了全圆角过渡处理，没有突出的尖锐结构，一方面避免水下作业时勾挂水草、渔网等水下杂物，另一方面也减少结构在水中运动时的涡流阻力，提升夹爪开合动作的响应速度。在实际作业过程中，这种对称式的双爪结构可以在单侧夹爪接触到物件时，通过连杆的力传递自动调整双侧的夹持位置，即使在水下能见度较低、机器人定位存在小幅偏差的情况下，也能顺利完成物件的抓取动作，不需要极高的视觉定位精度就能实现稳定夹持，非常适合小型水下机器人在复杂水下环境中的作业需求。夹爪的臂身长度经过匹配设计，在保证足够开合行程的同时，不会因为臂长过长导致夹持时的结构变形量过大，铰接点的位置排布经过运动学校核，整个开合行程内不存在机构死点，驱动舵机的输出力可以高效传递到指尖位置，不会出现力臂突变导致的夹持力不足问题。
