星型布置径向活塞传动组件结构设计

在中小功率容积式流体动力转换设备里，这类径向布置的活塞组件是核心做功单元，常见于径向柱塞泵、星型气动马达、小型紧凑型液压动力单元，部分特种工况的容积式流量计内部也会采用近似结构，相比轴向柱塞布局，它的轴向安装尺寸更短，能在有限的径向空间内布置更多做功单元，单圈排量更大，同时对输入轴的侧向力平衡效果更好，不需要额外加装复杂的轴向止推结构就能抵消大部分活塞往复运动产生的轴向分力。

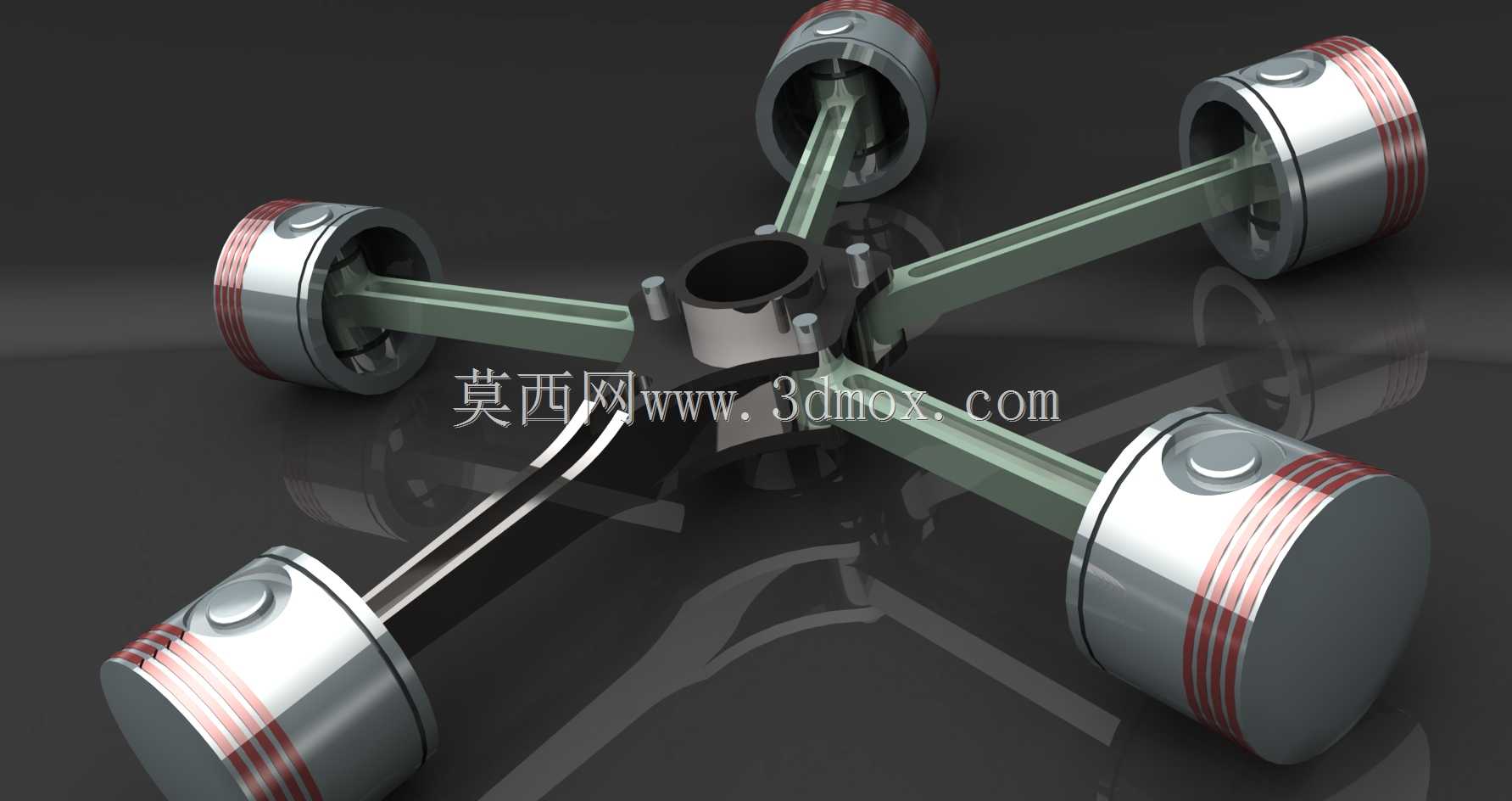

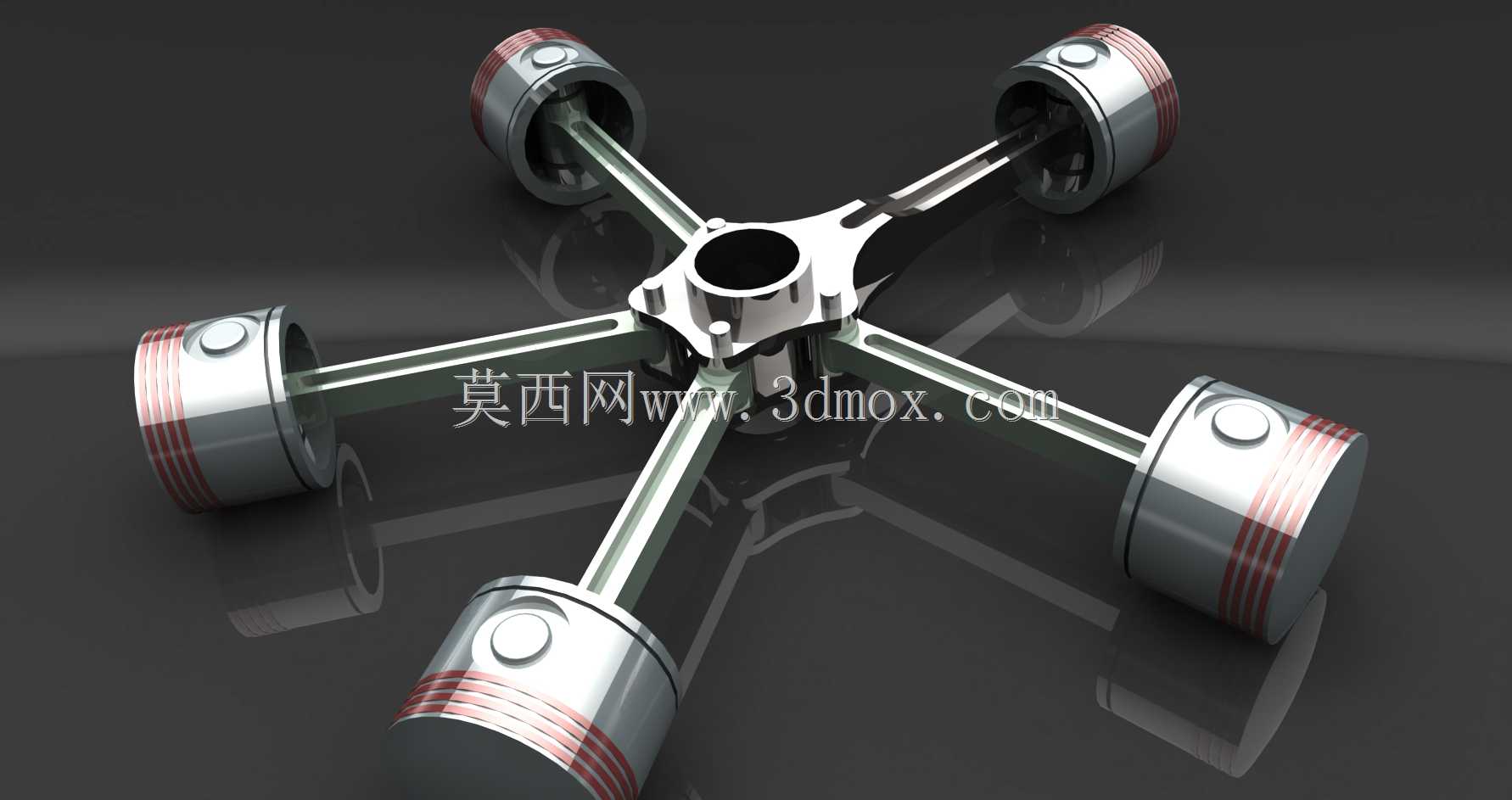

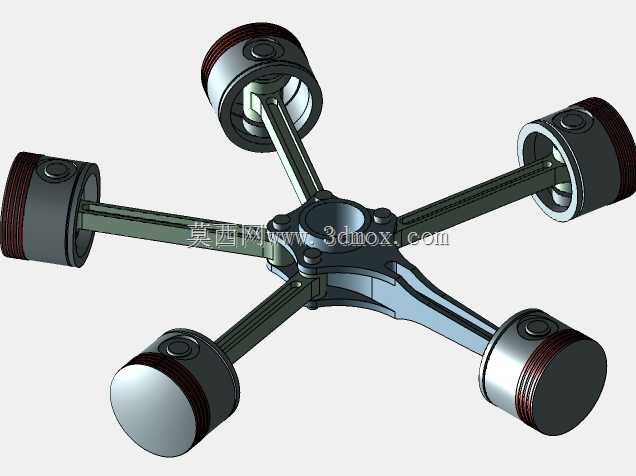

从结构设计逻辑来看，这套组件采用中心偏心毂作为动力输入输出的衔接部件，五组活塞连杆沿中心毂周向均匀分布，相邻活塞的夹角保持72度，这种等角度布置能让各活塞的往复运动相位差均匀，输出的流量或者扭矩脉动率控制在较低水平，不需要额外加装大容积的稳压蓄能结构就能满足多数工况的平稳性要求。每个活塞本体采用筒式结构，活塞头部预留了多道环槽位置，实际装配时可根据介质特性搭配金属密封环或者非金属密封圈，适配液压油、压缩空气、低粘度流体等不同工作介质；活塞裙部做了等壁厚设计，在保证导向长度足够的前提下控制整体重量，减少高速往复运动时的惯性冲击。

连杆部分采用两端铰接的结构，一端通过活塞销与活塞内腔连接，另一端与中心偏心毂的铰接座配合，铰接位置都预留了润滑介质通道，工作时压力介质或者润滑油能通过间隙进入铰接摩擦副，避免干磨导致的早期磨损。中心偏心毂的内孔采用标准圆柱孔设计，可直接与动力输入轴或者输出轴通过平键连接，安装时不需要额外定制异形连接轴，通用互换性较强；偏心毂的外缘做了圆弧过渡处理，避免连杆摆动时与毂体边缘发生运动干涉，同时减少应力集中，提升交变载荷下的结构疲劳强度。

从安装边界来看，这套组件需要配套的缸体为周向均匀布置的五个圆柱缸孔，缸孔的同轴度、圆柱度公差需要控制在IT7级以上，缸孔轴线必须全部交汇于中心轴的轴线交点，否则会出现活塞偏磨、连杆卡滞的问题；组件整体的径向最大尺寸由活塞外止点位置决定，轴向尺寸仅包含活塞厚度、偏心毂宽度以及连杆摆动的最小轴向间隙，相比同排量的轴向活塞结构，轴向安装空间能压缩40%左右，非常适合安装空间轴向受限、径向有富余的紧凑型设备。

实际工况应用中，这类结构的活塞组件能承受较高的工作压力，在额定压力16MPa的液压系统中，各部件的接触应力都处于材料许用应力范围内，不需要做额外的强化处理；如果用于气动工况，可适当降低活塞与缸孔的配合精度，减少加工成本。设计过程中需要重点校核连杆的压杆稳定性，尤其是活塞处于上止点位置时，连杆承受的轴向推力最大，长径比需要控制在合理范围内，避免受压失稳变形；同时要做运动仿真验证，确认连杆在整个摆动行程中不会与相邻活塞、缸体端面发生干涉，活塞往复运动的行程与偏心毂的偏心距严格匹配，避免活塞到达止点时出现撞缸或者余隙容积过大的问题。

活塞与连杆的铰接位置采用浮动活塞销设计，销子与活塞销座、连杆小头的配合间隙根据工作温度区间调整，高温工况下适当放大间隙避免热胀卡滞，低温工况下缩小间隙减少冲击噪音。活塞头部的密封环槽宽度根据密封件的标准尺寸设计，不需要定制特殊规格密封件，后期维护更换成本较低。中心偏心毂的铰接销孔采用等距分布设计，每个销孔的轴线与中心轴孔的轴线平行度公差控制在0.02mm以内，保证连杆摆动时不会出现偏载，延长铰接副的使用寿命。
