水下观测作业型安东ROV结构设计

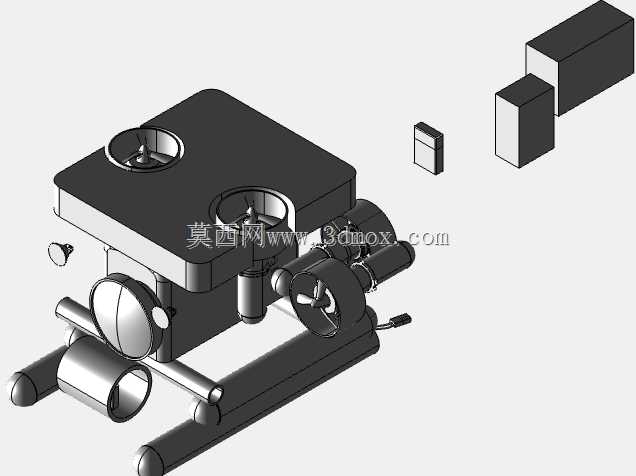

　　从结构布局来看，设备顶部设置的两个垂直方向推进单元，配合机身侧部布置的水平推进组件，可实现水下定深悬停、水平平移、原地转向等多自由度运动，推进器的安装位置特意避开了观测模块的视野遮挡区间，同时在推进器外围预留了防护栏的安装边界，避免水下杂物缠绕桨叶，也能降低设备靠近障碍物时桨叶磕碰受损的概率。机身前部的球形观测舱采用耐压密封结构设计，安装位预留了通用光学传感器的固定接口，可根据作业需求更换可见光摄像组件、低照度成像组件或者单波束测距模块，观测舱的固定支架做了角度微调的冗余设计，允许作业前根据观测目标的深度区间调整俯仰角度，减少水下机动调整的频次。这款水下潜航设备的结构设计，核心围绕近海水下观测、轻量作业场景的实际需求搭建，整体采用框架式承载布局，将浮力舱、推进单元、观测模块、动力供电模块做了分区排布，最大化压缩设备整体外轮廓尺寸，适配狭窄水下空间的穿行需求，比如近岸养殖区网箱巡检、水下管线外观排查、小型水工建筑水下结构检测这类场景，设备可以在不额外搭载大型收放设备的前提下，由2-3名作业人员完成布放回收，大幅降低近岸浅水区作业的部署门槛。

　　设备的浮力材料采用模块化块体设计，分别布置在机身顶部和侧部的预留安装位，每个浮力块都设计了独立的卡扣固定结构，不需要整体拆解机身框架就可以根据搭载负载的重量调整浮力块的配置数量，匹配不同作业载荷下的中性浮力需求，避免设备在水下出现头重脚轻或者过度上浮的问题。机身下部的承载框架预留了多组标准安装孔位，可拓展搭载小型机械抓取夹具、水质采样模块、水下清理刷这类轻量作业附件，安装孔位的间距统一采用通用工业安装尺寸，不需要额外加工转接件就可以完成附件的固定，降低现场改装的难度。

　　设备的密封舱体采用分体式设计，供电模块和控制模块分别布置在独立的密封舱内，舱体之间的走线通过防水接插件连接，单个舱体出现密封问题时不会波及其他核心模块，同时密封舱的固定结构采用快拆式压块设计，后期维护更换密封件时不需要完全拆解整机框架，减少岸基维护的工作量。从安装边界来看，设备整体外轮廓的突出部件都做了圆角过渡处理，所有外接线缆的接口都设置在机身侧部的防护凹槽内，避免布放回收过程中缆线与船舷、礁石发生剐蹭破损，机身底部设置的两个支撑脚，可保证设备在岸基放置、甲板暂存时保持水平稳定，不会压损下部突出的传感器或者推进组件。

　　整个结构的受力框架采用等强度设计思路，承载主梁的壁厚根据不同位置的受力大小做了差异化调整，在保证整体耐压、抗冲击强度的前提下尽可能控制机身自重，提升设备的有效载荷占比，框架的连接位置全部采用可拆卸的紧固件连接，没有采用永久焊接结构，单个结构件出现碰撞变形时可以单独更换，降低后期的维修成本。在推进器的选型匹配上，结构设计阶段就预留了不同功率推进器的安装空间，用户可根据作业水域的流速情况更换对应推力的推进单元，不需要改动主体框架的安装孔位，适配从静水湖泊到流速1.5m/s以内近岸海域的作业需求。设备的顶部预留了吊点安装位，吊点位置经过重心配平计算，布放过程中设备可以保持水平姿态入水，避免入水瞬间倾斜导致观测舱窗面沾水影响初始成像效果，吊点的承载强度按照整机最大重量的3倍做安全冗余设计，保证布放回收过程的结构可靠性。
