船用磁力计教学纪念摆件结构设计

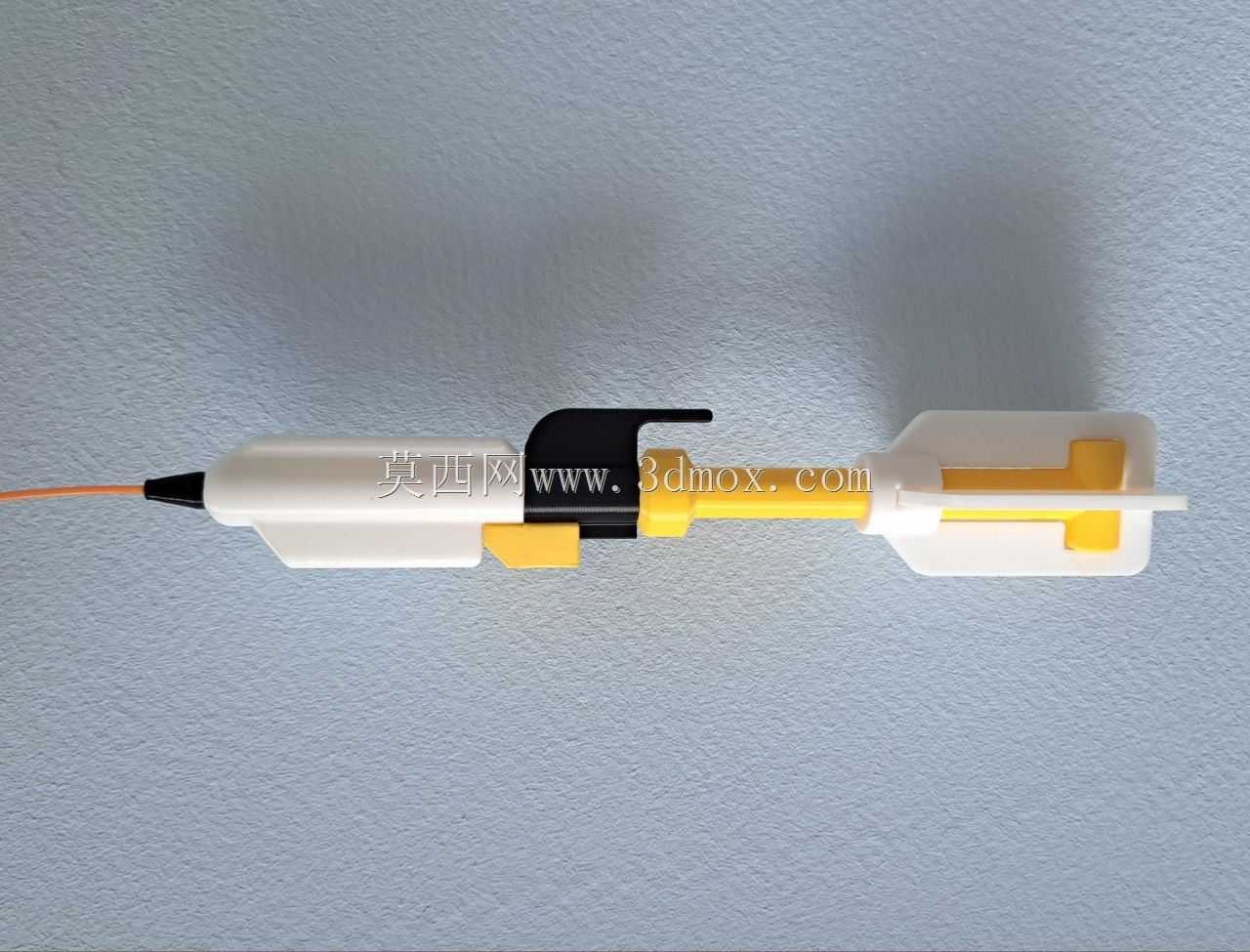

　　这款船用磁力计的等比例还原模型，核心还原了海洋地球物理勘探领域常用的拖曳式磁力探测设备的外观与结构逻辑，在实际海洋勘探作业中，这类磁力计主要用于探测海底地磁异常，辅助开展海底地质填图、沉船及未爆炸物探测、海底矿产资源初勘等工作，作业时通常通过拖曳缆布放于船尾后方一定水深处，避免船体自身钢结构的磁干扰影响探测精度。模型整体长度控制在220毫米，适配桌面摆放与教学展示的尺寸需求，整体采用分段式结构设计，将原型设备的探头舱、尾翼稳定段、拖曳连接段做了等比例缩放还原，各段之间采用插接配合结构，组装时无需额外紧固件，仅靠氰基丙烯酸酯胶即可完成粘接固定，降低了组装门槛。

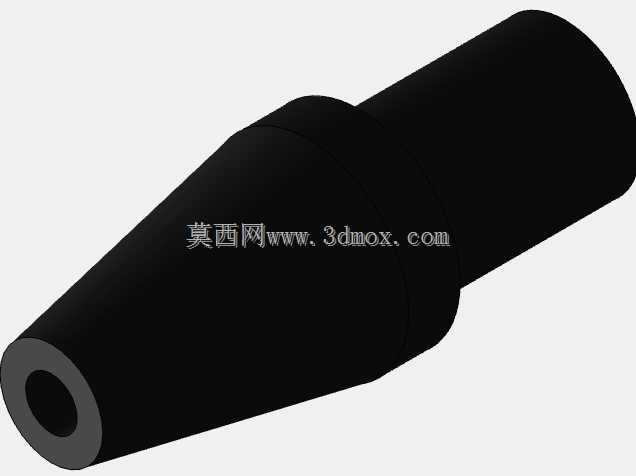

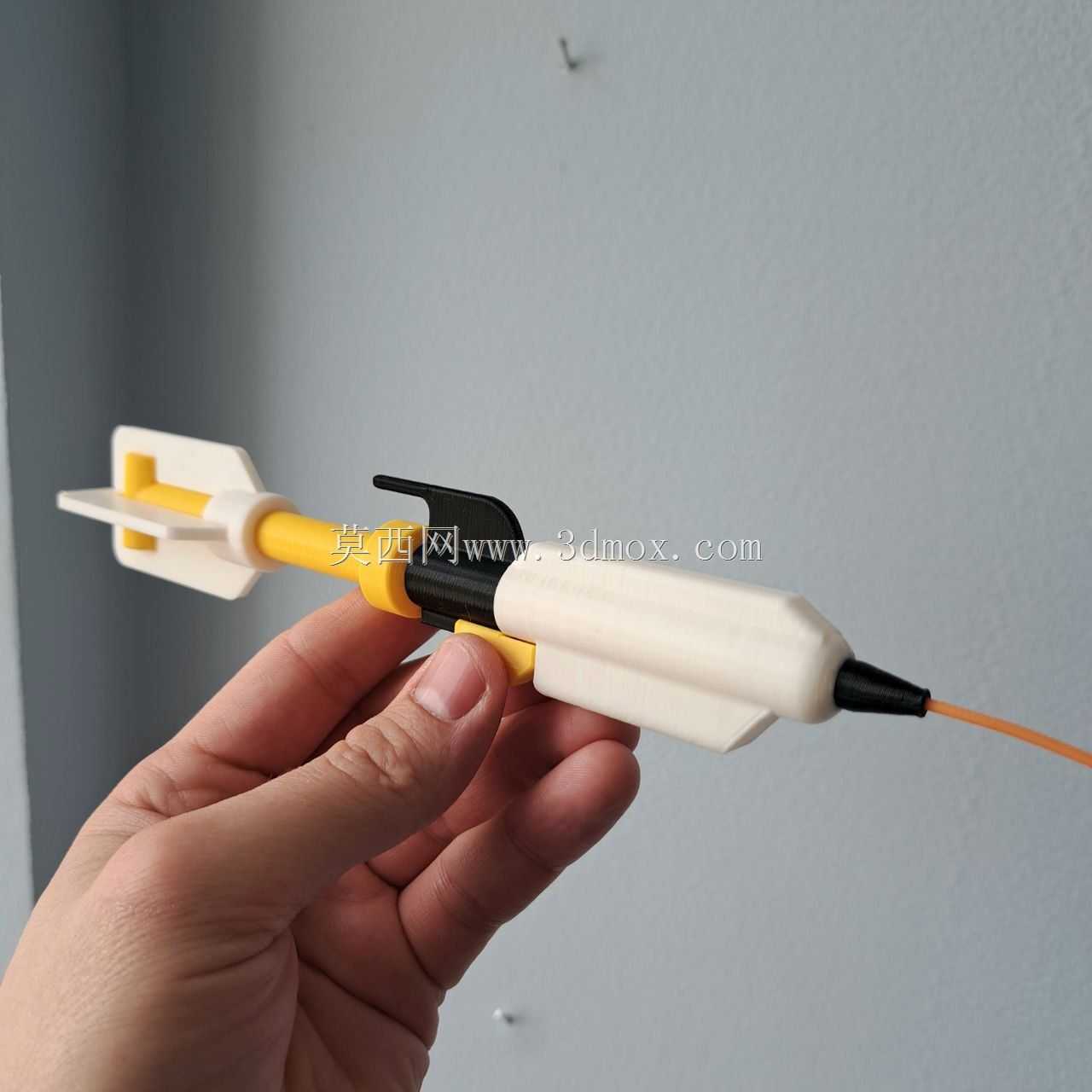

　　尾翼部分采用对称式四片翼面结构，还原原型设备拖曳航行时的水动力稳定特性，避免拖曳过程中出现自旋、姿态偏移的问题，探头舱段做了圆弧过渡处理，还原原型设备降低水流阻力的外形设计逻辑，前端的锥形探头段还原了原型设备的传感器安装舱结构，拖曳缆接口预留了适配直径1.75毫米线材的安装孔位，可直接使用常规3D打印耗材作为模拟拖缆完成装配，还原设备实际作业时的拖曳连接状态。

　　从设计适配性来看，该模型的所有结构件均做了无支撑打印优化，所有外露面均避免了大角度悬空结构，打印时无需添加额外支撑即可获得较好的表面质量，层厚设置适配常规FDM打印机的通用参数，采用通用PLA材料即可完成全部零件制作，零件壁厚统一设置为1.2毫米，既保证了组装后的结构强度，又避免了壁厚过大导致的打印变形问题。在教学场景中，该模型可直观展示拖曳式海洋磁力计的整体结构布局，帮助学习者快速理解这类设备的水动力外形设计逻辑、各功能段的分布特点，相比平面图纸更具直观性；作为纪念摆件时，其还原的专业设备外形也具备较强的行业辨识度，适合地球物理、海洋探测相关领域的从业者作为桌面陈设。

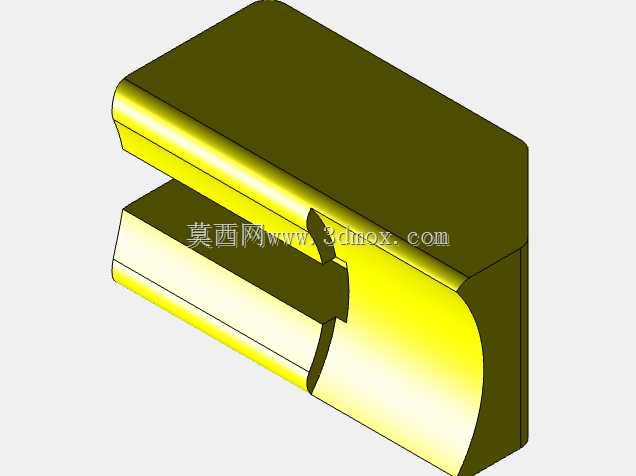

　　结构设计过程中，针对各段的配合公差做了适配调整，插接段预留了0.1毫米的装配间隙，保证粘接时胶层有足够的填充空间，同时不会出现装配过松导致的同轴度偏差问题，尾翼与主体段的连接采用定位槽设计，组装时可快速对齐翼面角度，保证四个翼面的对称度，避免组装后出现外形歪斜的问题。拖曳缆的安装孔采用通孔设计，线材穿入后可在舱段内部点胶固定，模拟实际设备的缆线密封连接结构，探头前端的锥形段做了渐变壁厚处理，避免打印时出现尖端缺料的问题，整体外形的曲面过渡均采用G1连续设计，打印后表面无明显折角，还原原型设备的流线型外形特征。
