树莓派控制五自由度自主水下潜器结构

这款水下自主潜器的结构设计，核心面向近岸浅水域的自主探查作业场景，可覆盖内陆湖泊水文监测、近海水下构筑物巡检、浅水区水下目标搜寻等实际作业需求，整体结构围绕小型化、易制造、高运动灵活性的核心目标展开，没有采用传统大型潜器的复杂耐压壳体设计，而是适配浅水作业的水压环境，将结构框架、推进器安装位、电子舱固定位、功能拓展接口做了一体化整合，降低整体装配复杂度的同时，也给后续功能迭代预留了足够的改装空间。

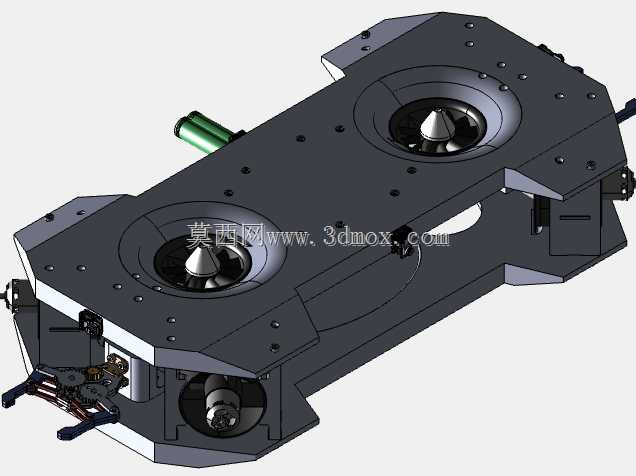

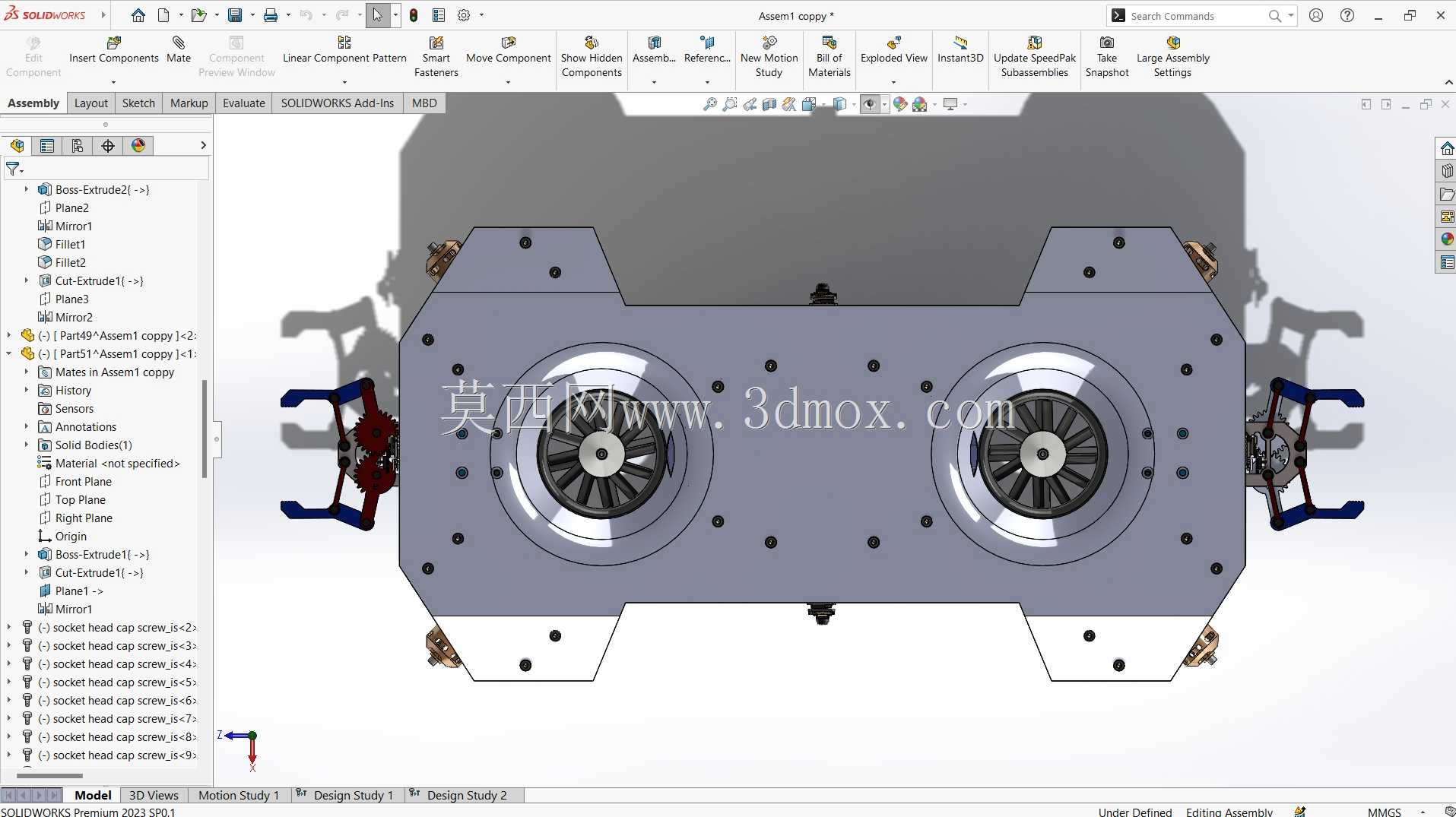

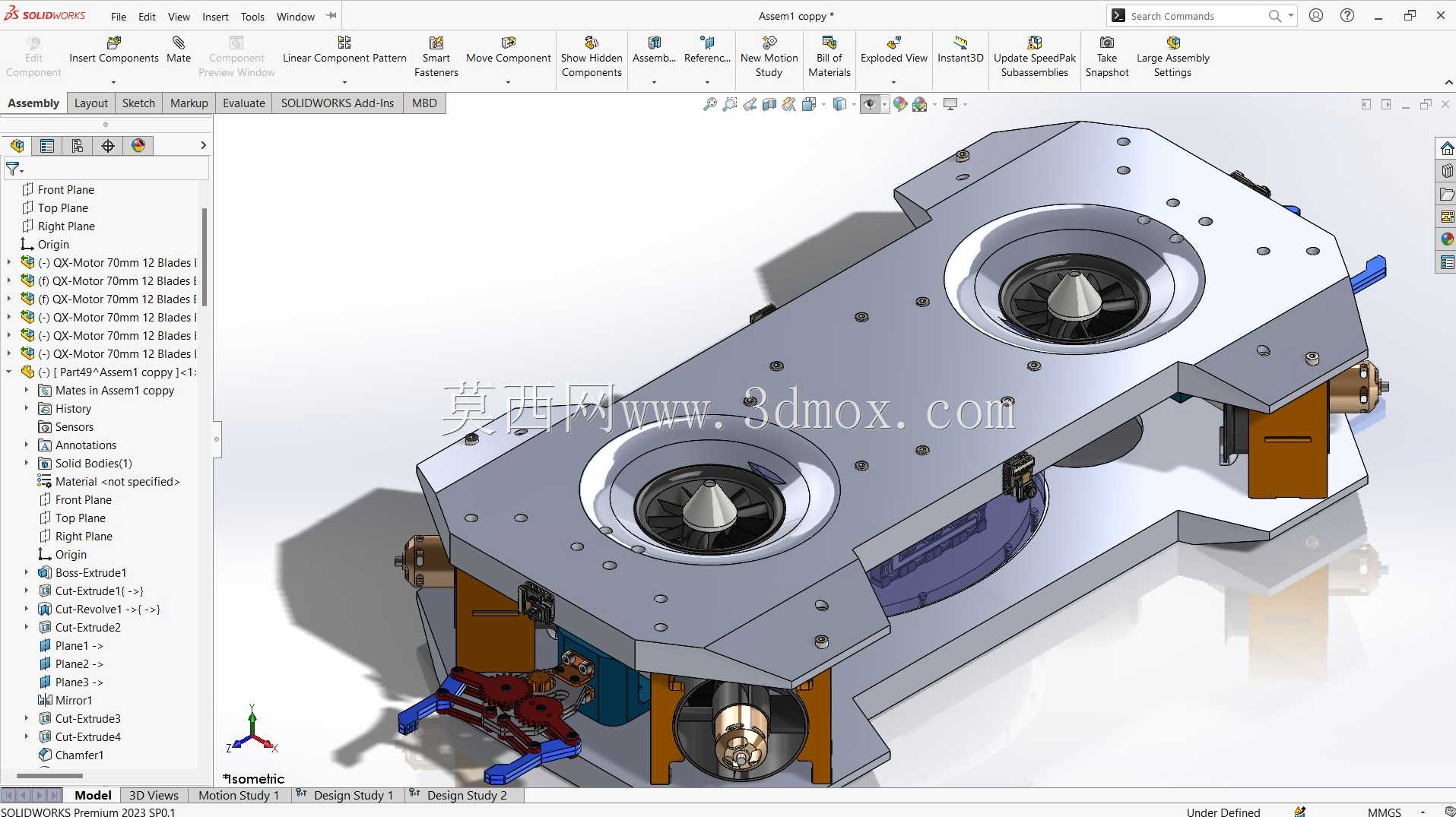

从运动性能设计来看，该潜器配置了五自由度运动能力，可实现三个直线方向的平移运动与两个旋转方向的姿态调整，完全区别于传统水下潜器仅能实现进退、转向、沉浮的基础运动模式，能够在水下完成悬停姿态微调、侧移避障、小半径转向等复杂动作，适配水下狭窄空间的探查需求。推进系统采用对称式布局，两个主推进器沿潜器中纵轴对称布置在艇身中部环形结构内，提供前后进退与横向姿态调整的动力，艇身侧部布置的辅助推进单元负责提供沉浮与侧移动力，前端预留的执行器安装位可搭载小型机械爪、采样架等作业部件，满足不同场景下的作业需求。

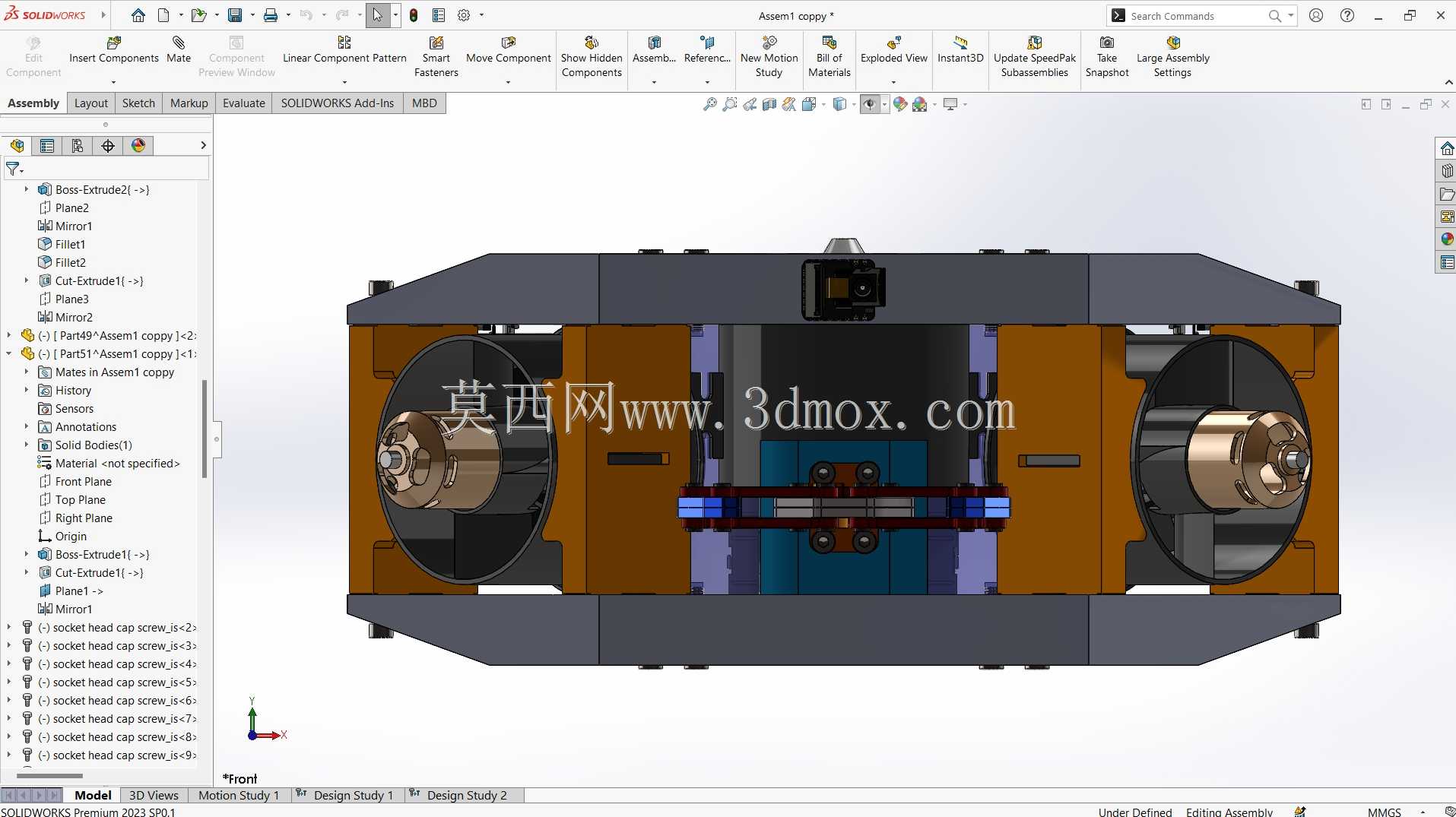

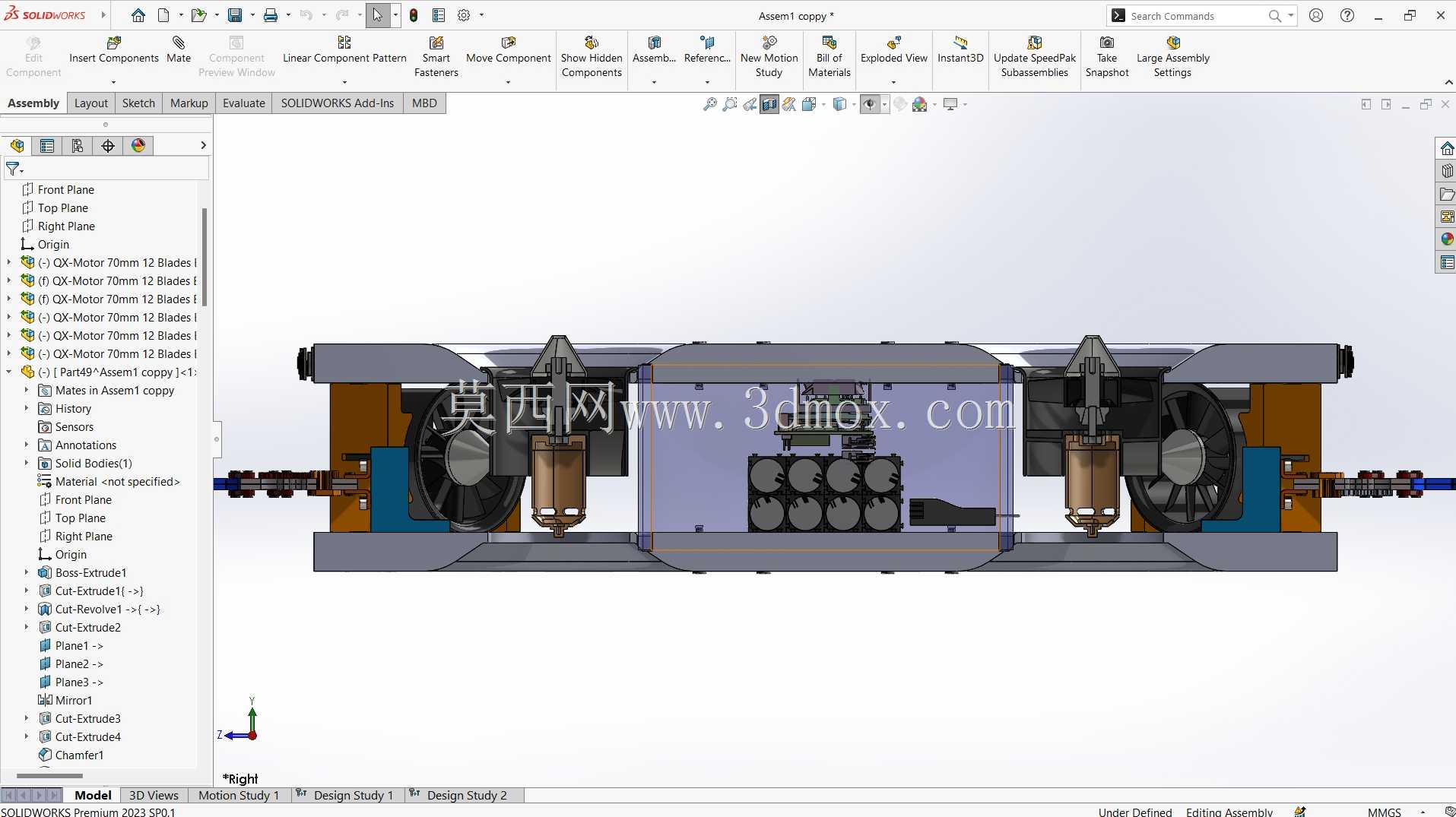

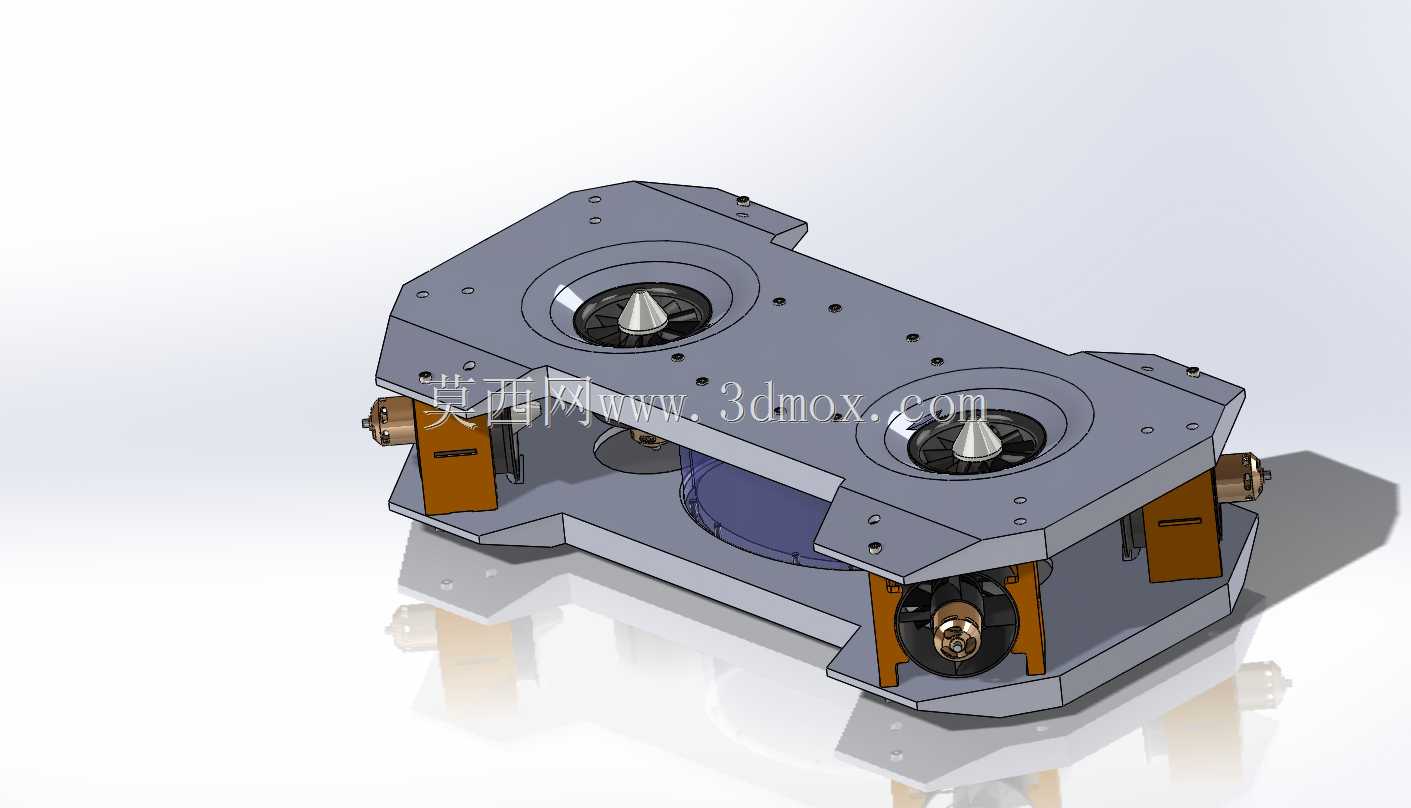

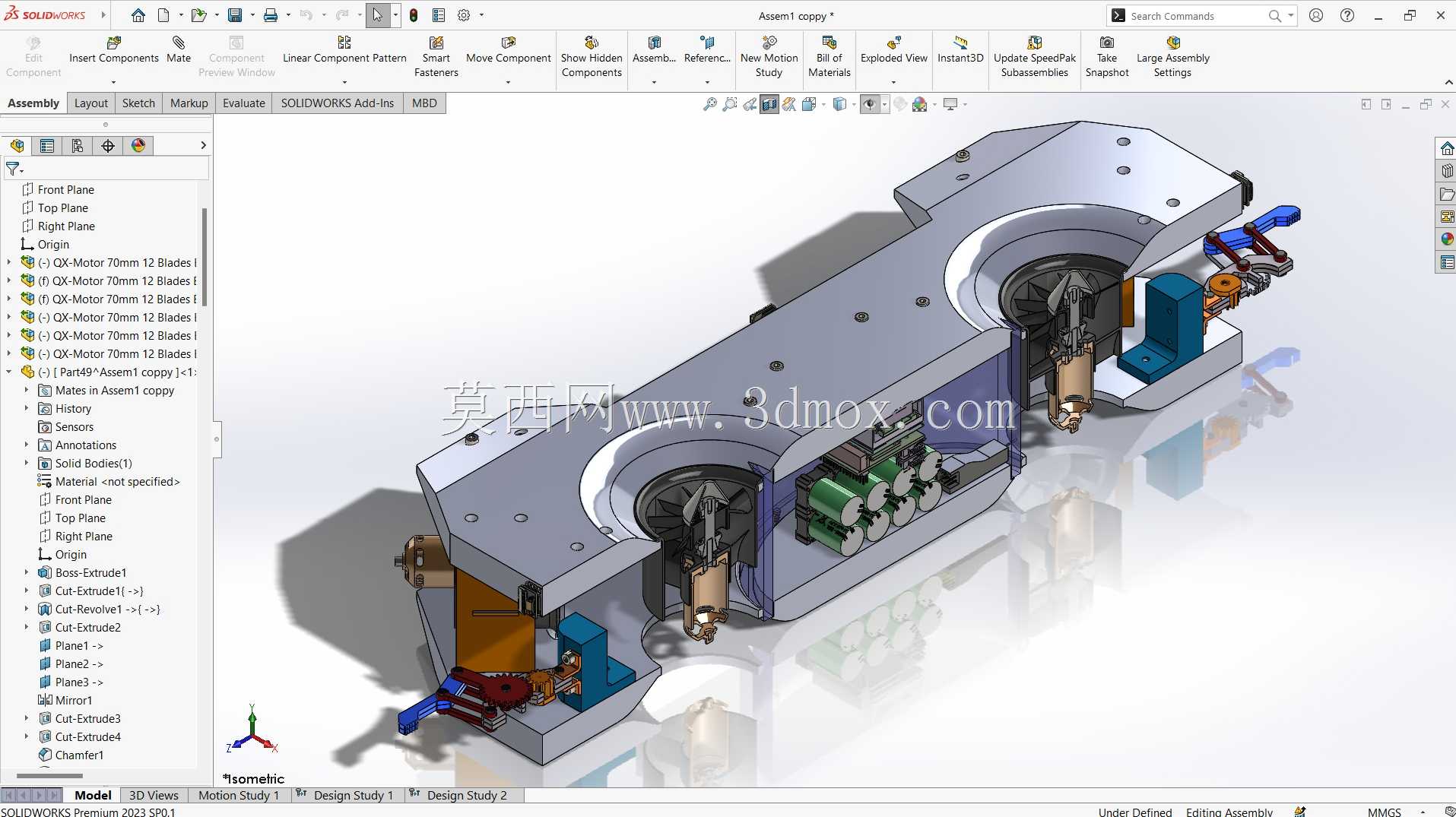

结构设计层面，整体框架采用分块式装配思路，所有结构件均可通过3D打印工艺制作，紧固件全部采用通用标准件，无需定制特殊规格的连接件，大幅降低了样机制作的门槛与成本。艇身主体采用扁平式低阻外形，相较于传统圆柱形潜器，扁平结构在水下航行时的横向稳定性更好，悬停作业时受水流扰动产生的姿态偏移更小，更适合搭载摄像头等需要稳定拍摄视角的探测模块。电子舱区域预留了足够的安装空间，可容纳树莓派4主控板、ESP摄像头模块、电源管理模块、电调单元等核心电子部件，走线槽沿艇身内部筋位一体化设计，既可以规整内部走线避免线缆缠绕推进部件，也能通过筋位结构提升整体框架的结构强度，减少航行过程中的结构共振。

安装边界与尺寸适配方面，整体结构的长宽高比例经过多轮迭代优化，艇身最大宽度控制在可适配常规便携运输箱的尺寸范围内，无需特殊运载设备即可完成转场作业。所有推进器的安装位都设计了可调节的固定座，可根据实际作业需求调整推进器的安装角度，匹配不同的推力输出方向；电子舱的密封盖采用螺栓压紧式密封结构，密封槽预留了标准密封圈的安装位，可满足浅水域作业的防水密封要求。前端拓展接口采用标准化安装孔位，可直接适配市面上常见的小型水下传感器、摄像头、采样装置等配件，无需额外制作转接件。

从实际作业的可靠性角度出发，结构设计时充分考虑了水下作业的碰撞防护需求，艇身外围的突出部件全部做了倒角与防撞筋设计，推进器的进水端预留了防护格栅的安装位，可避免水下杂物缠绕螺旋桨导致的动力故障。整体结构的重心与浮心经过配平计算，在无动力状态下可保持水平正浮姿态，即使出现动力中断的情况也能依靠自身浮力缓慢上浮，降低设备丢失的风险。电池舱设计为快拆式结构，可在岸基快速完成电池更换，提升连续作业的效率，无需每次更换电池都拆解整个艇身的密封结构，减少密封失效的隐患。

不同于工业级大型自主潜器的复杂设计，这款结构更偏向于轻量化、易复刻的作业级小型潜器方案，所有结构的受力点都做了加厚处理，装配公差经过优化，既保证3D打印件的装配精度，也不会因为公差过小导致打印完成后需要大量后处理才能装配。艇身顶部预留了吊环安装位，可方便布放与回收作业，底部的平直面设计可让潜器在岸边临时放置时保持稳定，无需额外的支撑支架。整个结构的设计逻辑完全围绕实际水下作业的痛点展开，没有冗余的装饰性结构，每一处开孔、每一条筋位都服务于结构强度、装配便利性或者运动性能的提升，对于小型水下作业装备的结构设计、样机制作都有实际的参考价值。
