宝可梦电灯怪卡通形象三维造型

本次完成的电灯怪三维造型，最初的需求来自文创周边开发环节，主要面向手办量产、IP展陈道具制作、主题场景装饰这几个核心应用场景，在建模阶段就需要兼顾不同落地场景的适配性，不能只停留在视觉还原层面。从实际用途来看，该造型既可以作为3D打印手办的母模，经过拆件、加支撑后直接用于小批量光敏树脂打印生产，也可以导入雕刻软件做细节深化后用于注塑模具开模，生产面向动漫爱好者的收藏类周边，还能调整多边形面数后作为低模导入游戏引擎，作为互动内容里的角色资产使用，甚至可以等比例放大后作为主题乐园、线下漫展的陈列道具，适配不同尺度的使用需求。

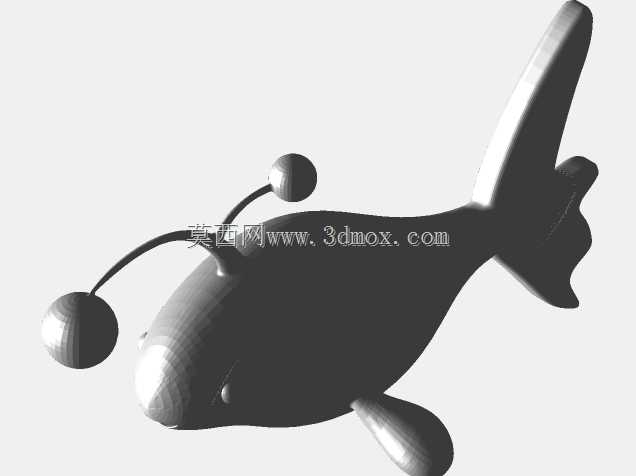

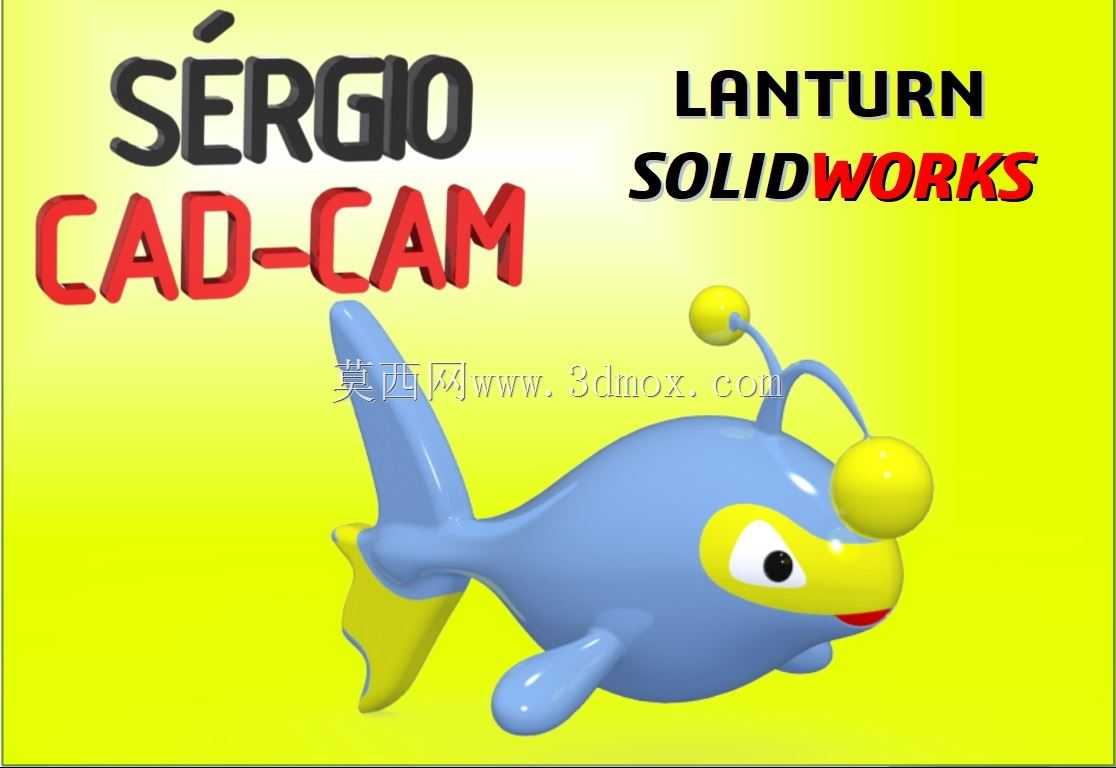

设计思路上没有直接照搬平面设定稿的比例，而是先梳理了电灯怪的核心识别特征：圆润的蓝色躯体、头部前端的发光触须、黄白配色的眼部区域、黄色的唇部与尾鳍，在还原这些特征的基础上，对所有棱角做了R角过渡处理，避免后续3D打印或者开模过程中出现应力集中的问题，也让实体化后的造型触感更温润，符合卡通IP的亲和定位。躯体部分采用了椭球形的基础曲面做放样，所有曲面之间都做了G2连续处理，不会出现曲面接痕，不管是做哑光漆面还是亮面电镀效果，光影过渡都能保持顺滑。触须部分的发光球做了分体式设计，在建模时预留了0.2mm的装配间隙，后续实体生产时可以在球体内部嵌入LED灯组，实现发光效果，还原角色设定里的发光特性，同时触须的根部做了加厚处理，避免打印或者搬运过程中出现断裂，结构强度满足日常把玩、陈列的需求。

外形尺寸方面，按照常规1:10的手办比例设定，整体长度控制在120mm，躯体最大直径55mm，触须顶端的发光球直径12mm，尾鳍的最大展开宽度48mm，所有外凸结构的拔模斜度都控制在1.5度以上，如果用于注塑生产不需要额外做拔模修正。安装边界上，在造型的底部预留了一个直径6mm、深度3mm的安装孔，可以匹配通用的手办支架底座，也可以根据展陈需求更换为磁吸底座，不需要额外破坏造型本体的曲面结构。鳍片部分的厚度统一设置为2.5mm，既不会因为过薄导致打印时翘边，也不会因为过厚显得造型笨重，鳍片与躯体的连接位置做了渐变加厚处理，从边缘的2.5mm平滑过渡到连接位置的4mm，大幅降低了连接处断裂的风险。眼部的黑色瞳孔区域做了0.1mm的下沉设计，后续做移印或者水贴的时候可以精准定位，不会出现图案偏移的问题，唇部的红色区域也做了同样的下沉处理，方便后续分色涂装，降低后期加工的操作难度。

在建模过程中还特意做了壁厚校验，整个造型如果做空心打印的话，统一设置1.8mm的均匀壁厚，完全满足3D打印的最小壁厚要求，不需要额外做壁厚修正，内部预留的空间也足够放置发光组件的电池与导线，不需要额外破坏外部结构。所有曲面都经过了曲率检查，没有出现曲率反转、重叠面的问题，不管是导出STL格式用于打印，还是导出STEP格式用于模具设计，都不会出现破面、几何错误的情况，能直接对接后续的生产环节，减少二次修模的工作量。针对不同的使用场景，还在建模时保留了特征参数，如果需要调整造型尺寸，只需要修改基础草图的参数就可以等比例缩放，不会出现曲面变形的问题，适配从掌心手办到大型陈列道具的全尺度生产需求。
