船舶舷窗密封耐压结构三维设计

在船舶舱室围护结构设计中，舷窗是兼顾采光、密封、耐压与应急逃生功能的核心外装部件，其结构合理性直接影响船舶航行的水密安全与舱室使用体验。不同于民用建筑窗体，船舶舷窗需要承受航行过程中不同吃水深度的静水压力、波浪拍击的交变载荷，同时要抵御盐雾腐蚀、温度骤变带来的密封失效风险，因此在结构设计阶段需要对连接形式、密封冗余、安装边界做充分的工程校核。

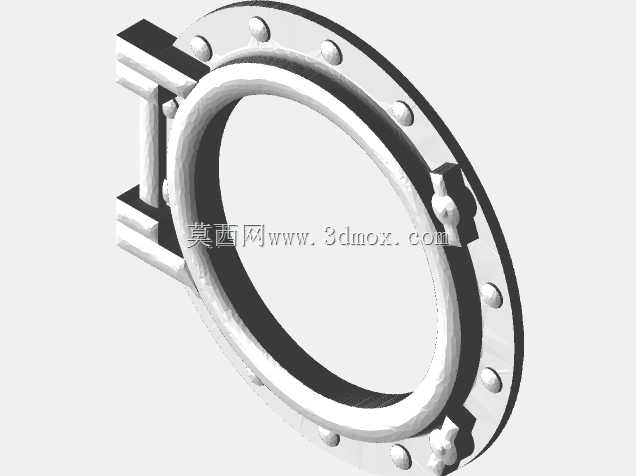

本次设计的舷窗采用圆形法兰基座作为核心承载结构，法兰环周均匀分布螺栓连接孔，通过周向等距布置的紧固件实现窗体与船体舱壁的刚性连接，这种圆形对称结构能够让外部水压均匀传递到法兰环与舱壁连接面，避免矩形窗体容易出现的角部应力集中问题，大幅提升高压工况下的结构稳定性。法兰基座与舱壁的贴合面设计有环形密封槽，可嵌入耐海水腐蚀的橡胶密封圈，安装时通过控制螺栓预紧力让密封圈产生均匀的压缩变形，形成两道独立的密封屏障，即使外侧密封圈在长期使用中出现老化破损，内侧密封结构仍能保证舱室的水密性，满足船舶航行的安全冗余要求。

窗体的启闭结构采用侧置铰链连接形式，铰链支座与法兰基座采用一体化铸造结构，避免分体焊接带来的应力腐蚀隐患，铰链轴采用不锈钢材质，配合自润滑轴套，即使在高盐雾、高湿度的海洋环境下也能保证窗体启闭顺畅，不会出现锈蚀卡滞的问题。窗体锁紧机构沿法兰环周对称布置，采用楔形压块结构，关闭窗体时转动锁紧手柄即可让压块均匀压紧窗体边框，让窗体玻璃与密封胶条的受力沿周向均匀分布，避免局部压力过大导致玻璃破损或者密封不严。窗体玻璃选用钢化安全玻璃，厚度根据舷窗安装位置的设计水压计算确定，玻璃与金属边框之间采用弹性密封胶填充，既可以缓冲航行过程中的振动冲击，也能补偿不同材料热胀冷缩带来的尺寸差，避免温度变化导致玻璃碎裂。

从安装边界来看，该舷窗的法兰基座设计有贴合船体舱壁的安装平面，安装时需要在舱壁上开设与法兰内孔匹配的采光通孔，通孔周向预留与法兰螺栓孔对应的安装螺纹孔，安装平面的平面度公差需要控制在0.2mm以内，保证法兰安装后密封面能够完全贴合，避免出现局部间隙导致的渗漏问题。法兰外侧设计有突出的导流唇边，能够让冲刷到窗体的海水顺着唇边快速流下，减少海水在密封面位置的积存，降低密封结构被盐雾腐蚀的速度。窗体开启角度设计为最大110度，既可以满足舱室通风、紧急情况下逃生的需求，也能避免开启角度过大导致窗体与船体外侧结构发生碰撞，铰链位置设置有限位块，当窗体开启到最大角度时会自动锁止，防止航行中船体摇晃导致窗体突然闭合伤人。

在实际船舶运营场景中，这类舷窗主要应用于货船、客船、工程船的上层建筑舱室以及干舷以上的外侧舱壁，既可以为封闭舱室提供自然采光，减少舱室照明的能源消耗，也能在关闭状态下保证舱室的水密与气密性能，阻挡海浪、雨水、寒风进入舱室，改善船员的工作与居住环境。在结构设计过程中，需要重点校核法兰环在设计水压下的变形量，确保法兰最大变形量不超过密封圈的允许补偿范围，同时要对螺栓连接强度做疲劳校核，应对波浪拍击带来的交变载荷，避免长期航行中螺栓出现疲劳断裂。窗体的所有外露金属部件都需要做防腐处理，铸铁基座采用热浸镀锌加面漆的多层防腐结构，铰链轴、锁紧螺栓等活动部件采用不锈钢材质，所有活动配合位置都设计有润滑脂加注通道，方便船舶日常维护保养时加注润滑脂，延长部件的使用寿命。不同于大型船舶的重型耐压舷窗，该结构属于轻型舷窗，整体重量控制合理，安装流程简便，既可以用于新船建造时的舱室装配，也可以用于老旧船舶的舷窗替换改造，安装时不需要对船体舱壁做大规模的结构改动，只需要匹配原有安装孔位即可完成装配，大幅降低现场施工的难度与工作量。
