水下动力配套T100推进器防护外罩结构

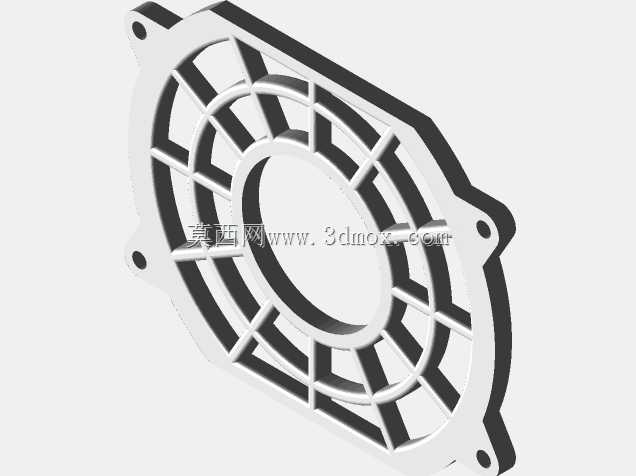

　　在水下机器人、小型潜航器、水域作业探测装备的动力系统搭建中，推进器作为核心动力输出部件，其运行稳定性直接决定整套装备的作业可靠性，裸露的推进器叶轮在水下复杂环境中很容易被水草、漂浮杂物缠绕，也可能在触碰到礁石、硬质障碍物时发生桨叶磕碰损坏，配套的防护外罩就成了动力单元必不可少的结构件。这款T100推进器外罩在设计时首先围绕防护核心需求做结构排布，整体采用笼式格栅框架结构，前端的辐条状格栅在保证过流面积的前提下，将大尺寸杂物阻隔在推进器叶轮外侧，格栅的筋条厚度经过受力校核，既不会因为过薄在轻微碰撞时发生断裂，也不会因为过厚占用过多通流截面造成水流阻力增大，影响推进器的动力输出效率。

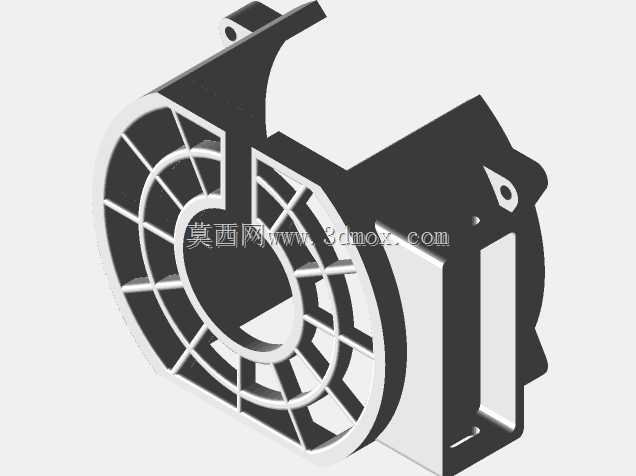

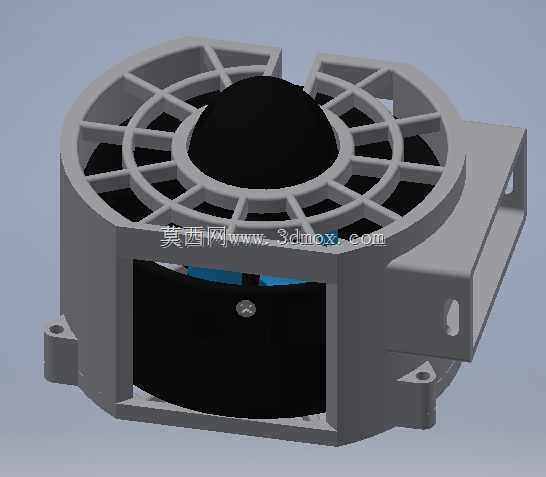

　　外罩的内腔型面完全匹配T100推进器的外部轮廓，套装后可以和推进器本体紧密贴合，不会在水流冲击下产生相对窜动，安装时不需要额外做结构适配，直接沿推进器轴向套入即可完成初步定位，大幅降低水下装备动力段的装配难度，后期维护拆卸时也可以直接沿轴向拔出，不需要拆解周边其他结构件，能有效缩短水下设备的现场维护时长。考虑到水下动力系统的电调模块安装痛点，这款外罩在侧部预留了专门的电调安装位，安装位的平面度经过公差控制，可以直接将电调模块固定在该位置，既缩短了电调到推进器电机的接线长度，减少水下线路的密封节点，降低线路渗漏风险，也能借助推进器工作时的水流带走电调运行产生的热量，提升电调长时间工作的稳定性。

　　外罩侧边的安装支耳做了加厚处理，支耳上的安装孔位和常规水下机器人的动力安装架孔位完全匹配，安装边界经过反复校核，套装外罩后不会和周边的框架结构、线缆走线产生干涉，外罩整体的外形轮廓做了圆角过渡处理，没有尖锐的棱角，既可以减少水下运行时的紊流产生，也能避免装配过程中划伤操作人员或者划破线缆防水皮层。从实际应用场景来看，这款外罩不仅适用于常规的开阔水域作业ROV，在水草密集的内河、存在较多悬浮杂物的近岸水域作业时，防护优势会更加明显，格栅的间隙尺寸经过反复验证，既能阻挡绝大多数常见的水下缠绕杂物，又不会对推进器的进水流场造成明显干扰，保证推进器在复杂水域环境下也能持续稳定输出动力。

　　结构设计上没有采用多余的冗余结构，整体壁厚均匀，适合采用轻质高强度的工程材料加工制作，在保证结构强度的前提下尽可能控制自身重量，不会给水下装备增加过多的负载，外罩和推进器配合的止口位置做了限位设计，套装到位后会有明显的卡位反馈，不需要反复调整位置就能确认安装到位，降低水下装配的操作难度。
