霍比16双体帆船前帆滑轨加固结构件

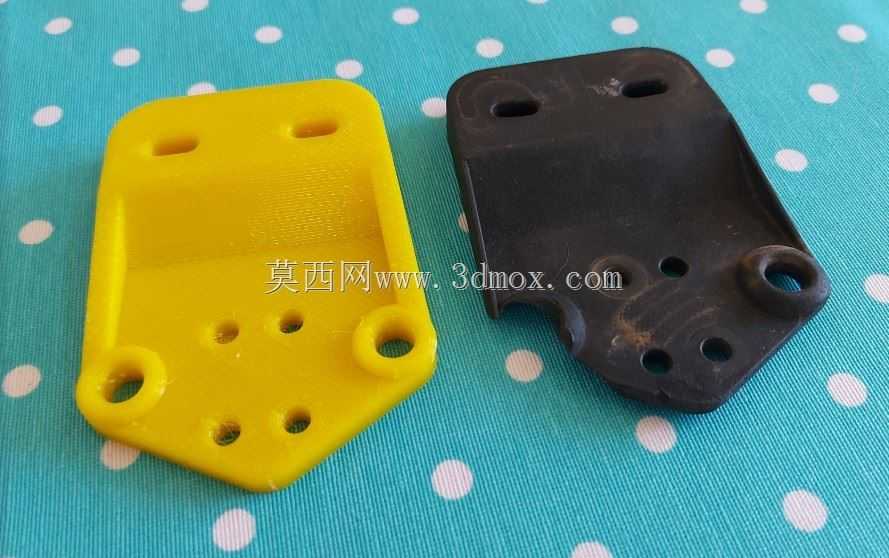

　　在小型竞技双体帆船的帆装系统中，前帆滑轨是承担前帆缭绳导向、帆角滑动行程约束的核心受力五金件，尤其霍比16这类普及度极高的休闲竞技双体船，前帆滑轨长期暴露在高盐雾、交变帆力冲击、频繁操作磨损的使用场景下，原厂配件在长期高强度使用后，极易出现安装孔位周边应力开裂、滑动面磨损旷量、固定螺栓拉脱等失效问题，直接影响前帆的操控精度与航行安全。这款重新设计的前帆滑轨，核心优化方向集中在受力薄弱区域的结构补强，针对原厂件孔位周边材料厚度不足、应力集中明显的缺陷，对所有安装孔的周圈进行了加厚加高处理，同时调整了孔位周边的圆角过渡参数，消除了直角截面带来的应力集中断点，让帆面传递来的交变拉力能够更均匀地分散到整个安装基座上，避免局部应力过载导致的开裂。

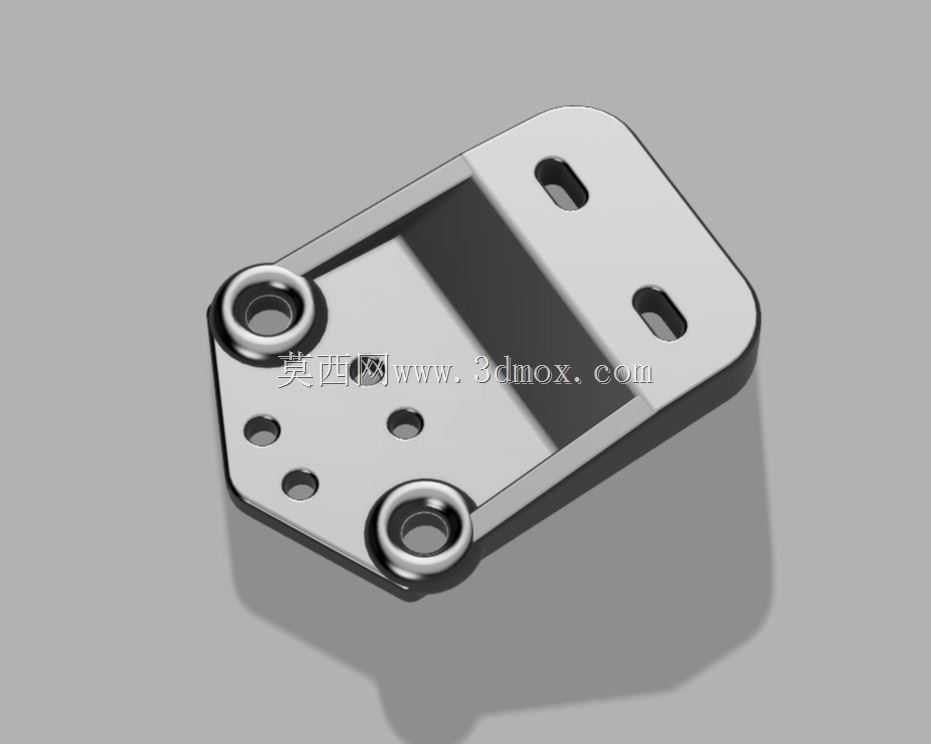

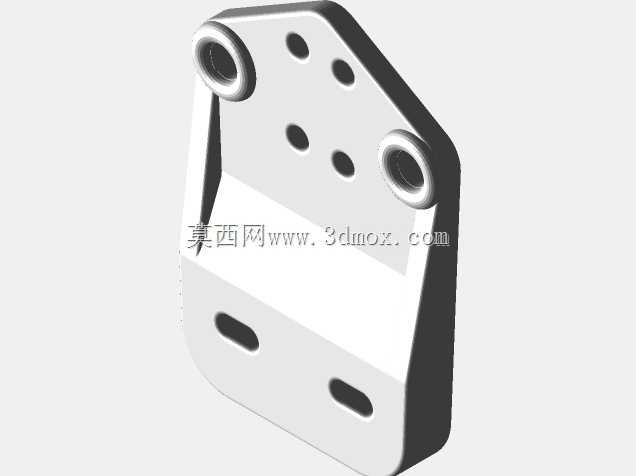

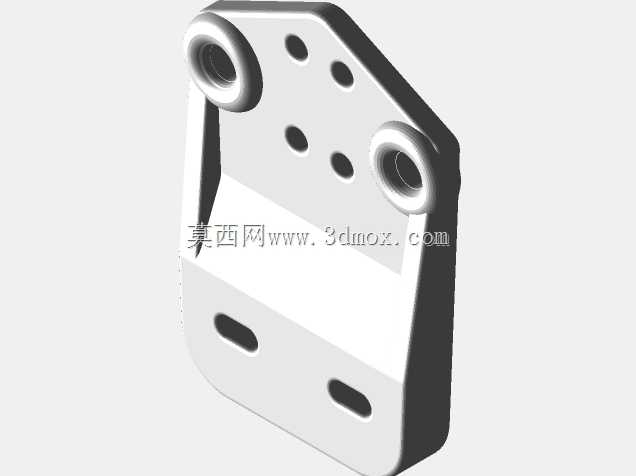

　　从结构外形来看，该滑轨采用一体化切削成型的基座构型，整体轮廓贴合霍比16双体船前甲板的安装曲面，基座上设置的两组长圆形安装孔，可适配原厂的安装孔位间距，同时预留了一定的安装调整余量，能够抵消甲板长期使用产生的轻微形变带来的安装对位偏差；基座两侧的带衬套导向轮安装位，采用了沉台嵌入式设计，将导向轮的固定轴完全嵌入基座本体的加厚区域，相比原厂的凸台固定结构，大幅提升了侧向受力时的结构强度，即使在强风天气下前帆承受较大侧拉力，也不会出现导向轮轴座变形的问题。

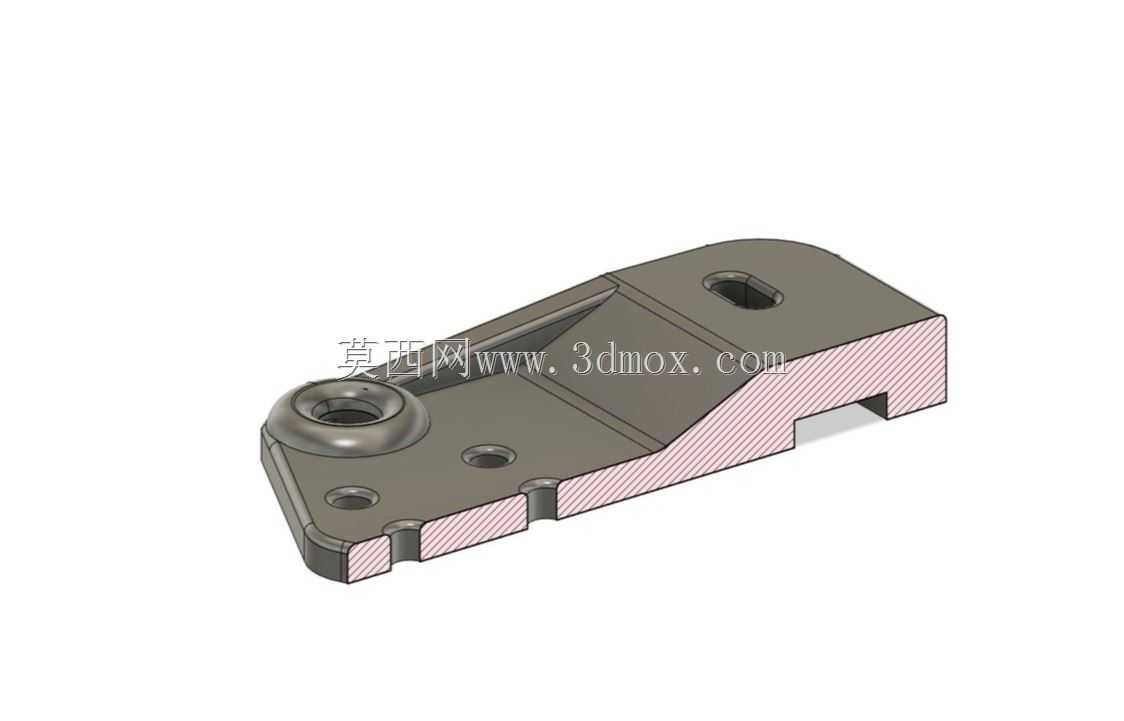

　　基座平面上设置的多个小孔，为前帆滑座的行程限位块、阻尼调节组件预留了安装位置，可直接适配原厂的滑座与缭绳导向组件，无需额外修改帆装的其他配套部件，替换安装时可直接对位原有固定孔位完成装配。在安装边界的设计上，该滑轨的底部贴合面做了微弧面处理，能够完全贴合霍比16前甲板的安装区域曲面，安装后基座与甲板之间无明显间隙，可避免海水、沙粒进入结合面造成甲板表层磨损与基座腐蚀；滑轨的整体厚度相比原厂件增加了18%，但整体外轮廓尺寸与原厂件保持一致，不会超出甲板原有安装区域的边界，也不会与前帆收帆时的帆面、缭绳滑轮组产生运动干涉。

　　滑动工作面的平面度控制在0.1mm以内，保证前帆滑座在整个行程内滑动顺畅无卡滞，孔位周边的加厚区域做了圆滑过渡处理，不会出现凸起结构刮擦帆面或磨损缭绳的问题。从实际使用场景出发，该加固版滑轨能够适应近岸航行、竞赛训练等多种使用场景下的受力需求，针对霍比16帆船常见的大角度换舷、强风航行时前帆瞬间拉力激增的工况，补强后的结构可有效降低孔位开裂、固定件拉脱的失效概率，延长配件的更换周期，减少航行过程中出现帆装故障的风险。设计过程中充分考虑了帆船五金件的使用环境，所有边角均做了R2以上的圆角处理，避免尖锐边角割伤操作人员或损坏帆材，安装孔的沉台深度与原厂螺栓的长度匹配，安装后螺栓端头不会凸出基座表面，既保证了固定强度，也避免了凸起结构带来的安全隐患。
