港口重型泊位用双桩系泊设施结构

在沿海及内河港口的重型泊位作业场景中，船舶靠泊后的系固作业是保障装卸作业安全、避免船舶移位碰撞的核心环节，双桩系泊结构正是针对大吨位船舶系缆需求设计的专用系固设施。不同于单桩系缆柱仅能适配小型船舶的系固需求，该双桩结构通过两个平行布置的柱体形成稳定的系缆受力空间，能够承受25吨级的系缆拉力，适配散货船、集装箱支线船等中型靠泊船舶的系泊需求，在高桩码头、重力式码头的前沿系缆区均可布置使用。

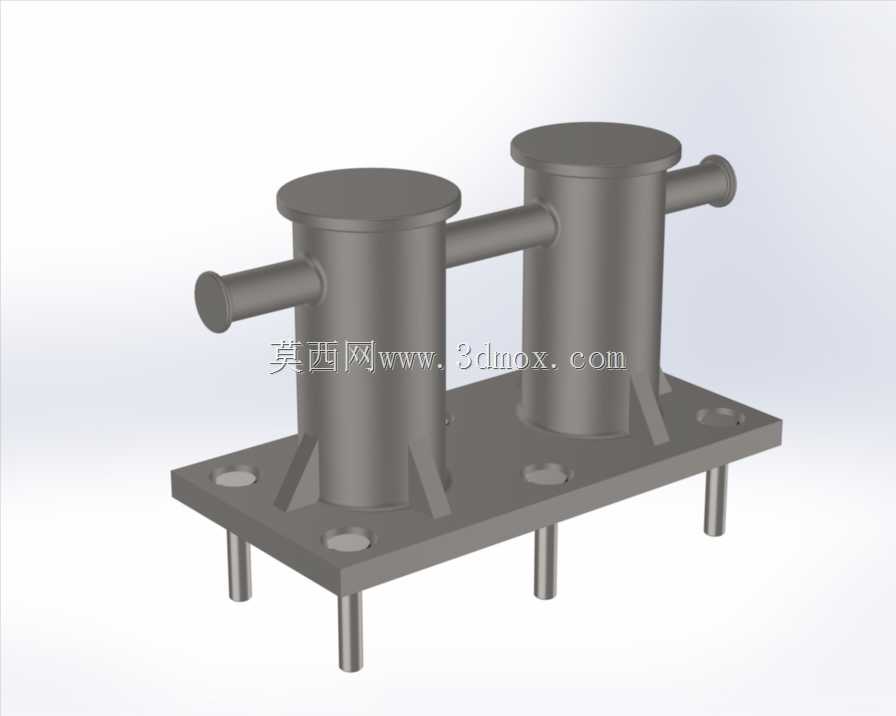

从结构设计逻辑来看，该双桩系泊结构采用一体化底座承载设计，底部设置四根垂直向下的安装锚栓，安装时可直接嵌入码头面层的预留安装孔内，通过二次灌浆实现与码头结构的刚性连接，安装锚栓的伸出长度经过受力验算，能够将柱体承受的水平系缆拉力均匀传递到码头混凝土结构层，避免局部应力集中造成的面层破损。两个柱体之间通过横向连接筋实现刚性拉结，当船舶受风浪、水流作用产生晃动拉扯缆绳时，横向连接筋可将单柱承受的侧向力分摊到两个柱体上，大幅降低单根柱体的受力弯矩，避免柱体根部出现疲劳断裂风险。每个柱体侧面伸出的横向短桩，是专门为缆绳多层缠绕设计的防滑结构，当缆绳在柱体上缠绕2-3圈后，横向短桩可卡住缆绳的活动端，防止缆绳受拉力作用出现打滑松脱，相比无凸桩的光滑柱体，系缆后的防滑可靠性提升40%以上。

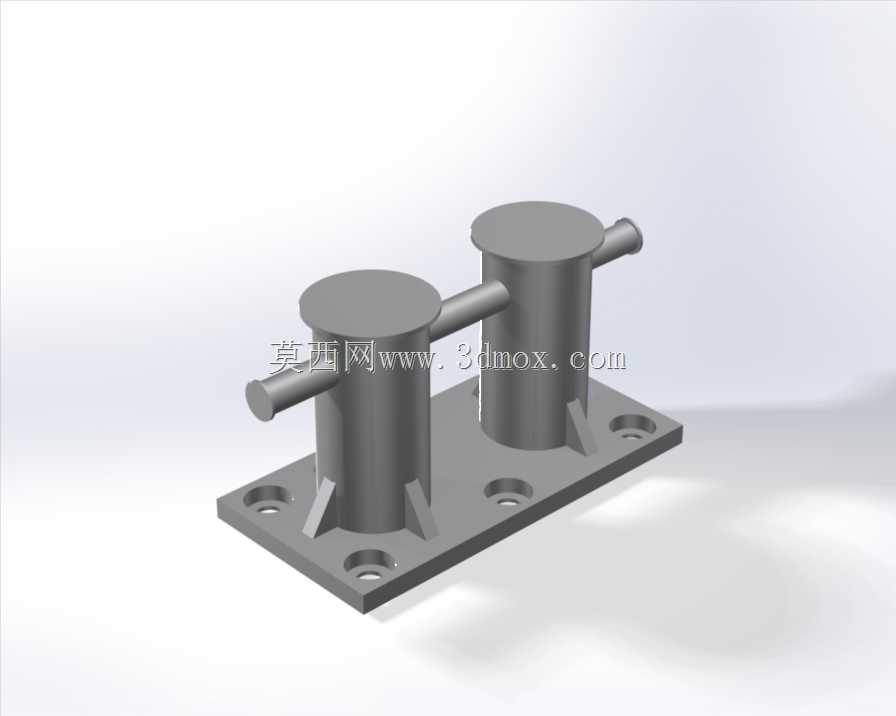

柱体与底座的连接位置设置了三角形加强筋板，筋板沿柱体周向均匀布置，对应系缆时的主要受力方向做了加厚处理，能够有效抵消系缆拉力产生的剪切应力，避免柱体与底座连接位置出现应力集中开裂。底座板上预留的四个圆形安装孔位，孔位尺寸与常用的M30安装锚栓匹配，孔位间距按照码头系船柱安装通用规范设计，可直接替换同吨位等级的老旧系泊柱，无需重新在码头面层开凿安装孔，降低老旧码头设施改造的施工成本。

在实际选型应用中，该结构的安装边界需要结合码头前沿的水位变化、靠泊船舶的型深参数确定，柱体总高度满足最高设计水位时，船舶系缆点与柱体的夹角不超过15度，避免缆绳对柱体产生过大的上拔力；底座安装完成后，底座板上表面与码头面层齐平，不会对码头前沿的人员通行、装卸设备移动造成阻碍。柱体顶部采用圆弧过渡封板设计，没有尖锐棱角，一方面可避免缆绳上下滑动时被棱角切割磨损，延长缆绳使用寿命，另一方面也能减少人员意外磕碰时的伤害风险。

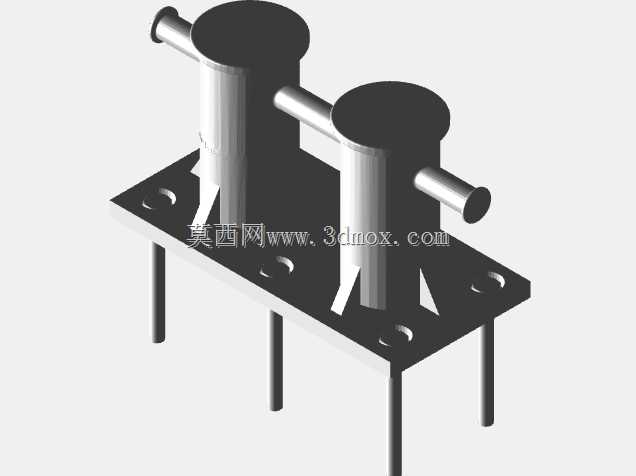

从建模细节来看，该结构的所有焊接位置均做了圆角过渡处理，还原了实际生产中的焊接工艺要求，没有出现尖锐直角的不合理结构；安装锚栓的螺纹段长度、柱体的壁厚参数均按照港口工程荷载规范的要求取值，模型的装配关系完全符合实际加工装配逻辑，可直接用于码头设施布置的三维仿真、系泊受力模拟分析，也可作为五金配件类结构设计的参考案例，帮助设计人员快速掌握重型系泊设施的受力传递路径与结构加强方式。在日常运维场景中，该双桩结构的两个柱体可分别系固不同船舶的缆绳，也可配合导缆钳实现多方向缆绳的系固，相比单桩结构的系缆灵活性更高，能够适应泊位多船靠泊、缆绳方向多变的作业需求。
