带脚踏支撑的手动康复代步轮椅结构设计

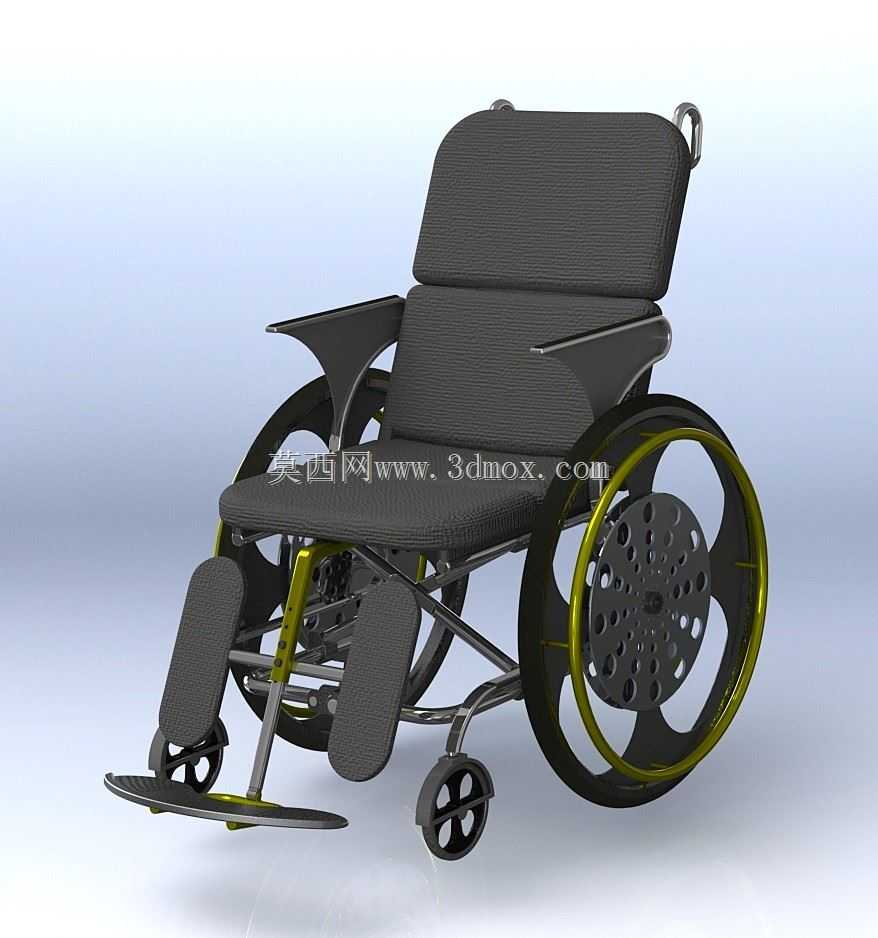

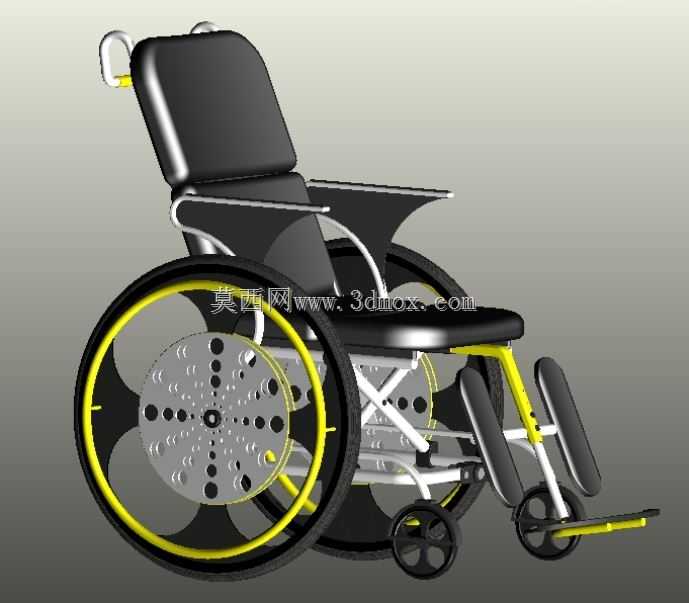

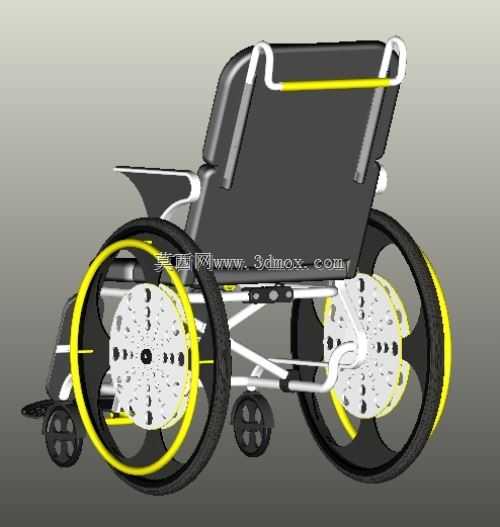

　　这款手动轮椅的结构设计，核心围绕下肢行动障碍人群的日常出行、短距离移动需求展开，适配居家室内活动、社区公共区域通行、康复训练辅助等多类场景，既可以作为行动不便者的自主移动载体，也能配合护理人员完成短距离转运工作。从功能特性来看，整车采用大直径后轮搭配小尺寸万向前轮的轮组布局，大后轮集成手推圈结构，使用者无需借助外力即可通过手部拨动轮圈实现自主前进、转向、制动操作，轮圈外侧做了环形防护结构，避免手部操作时与轮辐发生剐蹭，同时轮辐采用多孔镂空设计，在保证轮组结构强度的前提下有效降低自重，减少推行过程中的阻力。

　　前轮采用双万向轮结构，安装位置靠近脚踏支撑前端，小轮径设计能够灵活应对室内地砖缝隙、小区路面小凸起等常见路况，转向时的回转半径控制在极小范围，适配电梯轿厢、狭窄走廊等小空间内的转向需求。座椅部分采用分段式靠背与坐垫结构，靠背做了符合人体背部曲线的倾角设计，长时间乘坐时能够为腰背部提供均匀支撑，减少局部压力集中带来的不适感，扶手采用可承重的硬质结构，表面做了防滑处理，既可以作为乘坐时的手臂支撑，也能在使用者转移位置时提供受力支撑点。

　　脚踏部分采用独立分置的腿托与脚踏板结构，腿托角度可根据使用者的下肢姿态调整，脚踏板表面做了防滑纹理，避免脚部滑落，脚踏支撑的主梁采用高强度金属材质，能够承载下肢放置时的垂直载荷，同时前端做了防磕碰的圆弧处理，避免通行时碰撞障碍物造成结构损坏。车架主体采用薄壁金属管材焊接成型，整体为对称式受力结构，主承重梁沿座椅底部向前后轮轴方向延伸，将乘坐时的载荷均匀分散到前后轮组上，避免局部应力集中导致的车架变形，车架表面做了防锈防腐处理，适配日常使用中可能遇到的潮湿、清洁消毒等场景。

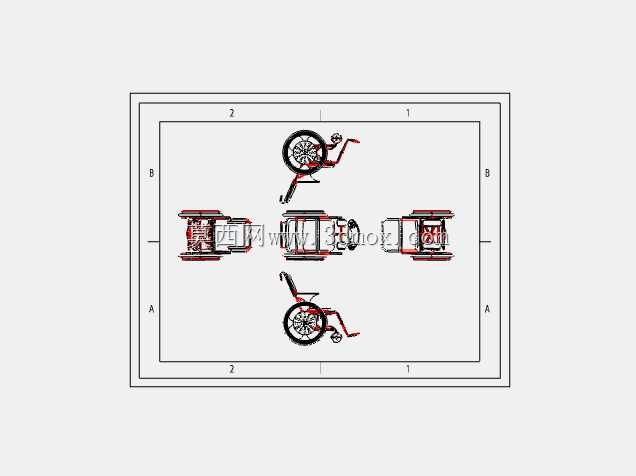

　　从安装边界与尺寸适配来看，整车宽度控制在常规室内门的通行宽度范围内，能够顺利通过住宅、医院、公共建筑的标准门洞，座椅高度适配常规餐桌、护理床的高度差，方便使用者在轮椅与床、座椅之间完成转移动作，后轮的安装位置经过重心匹配，空载与额定载荷状态下都不会出现后倾、侧翻的风险，手推圈的安装高度适配普通成年人坐姿时的手臂操作范围，无需过度抬臂即可完成推行操作。整车的结构拆分逻辑清晰，后轮、脚踏、扶手等部件均采用可拆装的连接结构，方便后期维护更换易损件，也能在运输、收纳时减少占用空间，各转动部位的连接轴处都预留了润滑维护空间，长期使用时可定期加注润滑脂保证转动顺畅，制动结构集成在后轮轴位置，操作手柄设置在扶手前端，使用者或护理人员都可快速触发制动，保证停驻时的稳定性，不会出现溜坡、滑移的问题。
