可折叠转运急救担架床结构设计

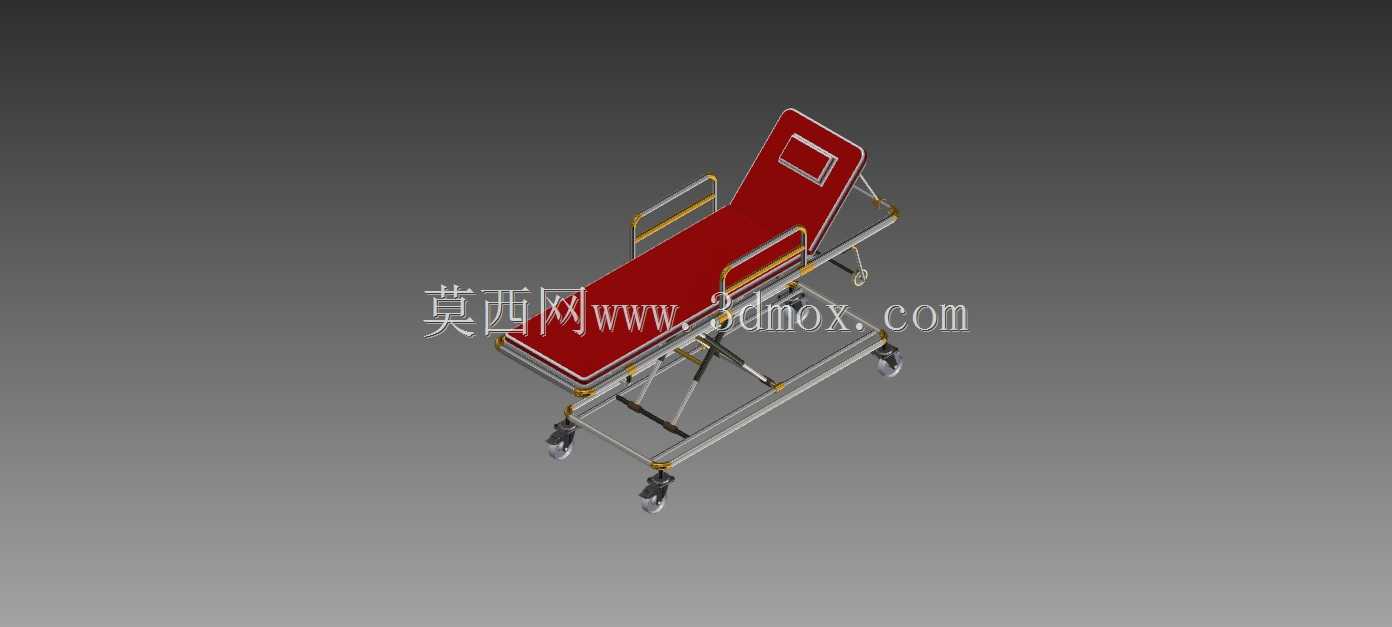

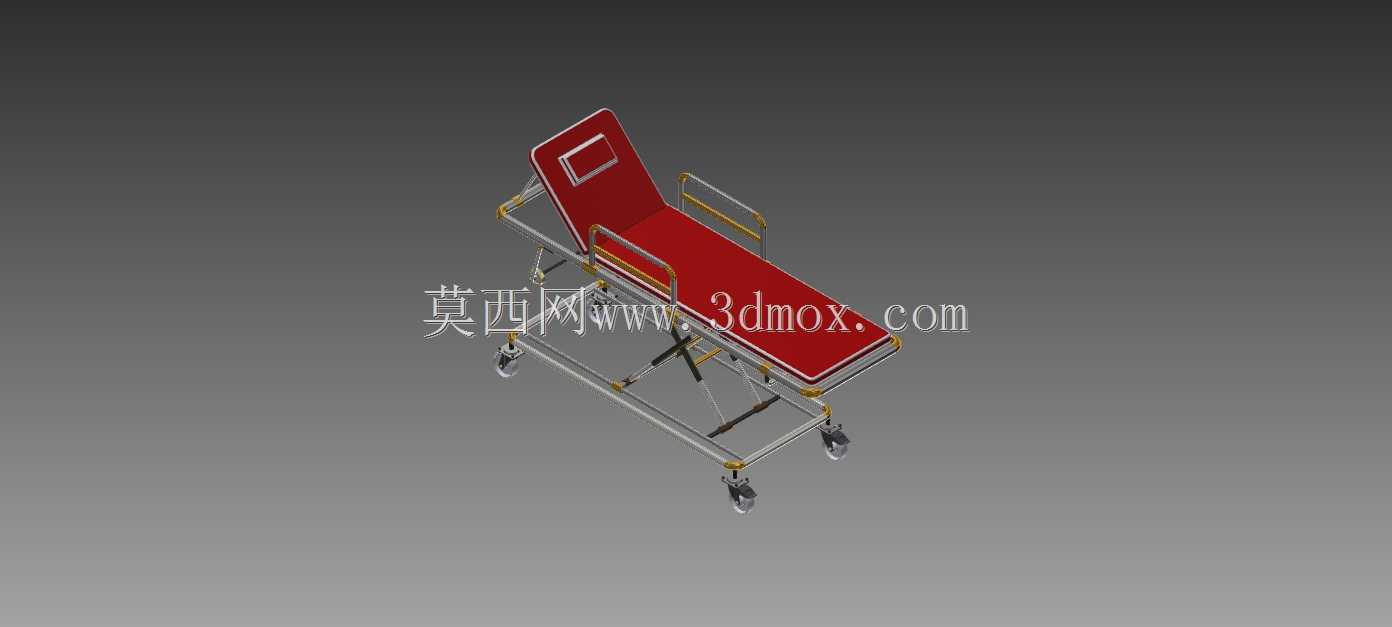

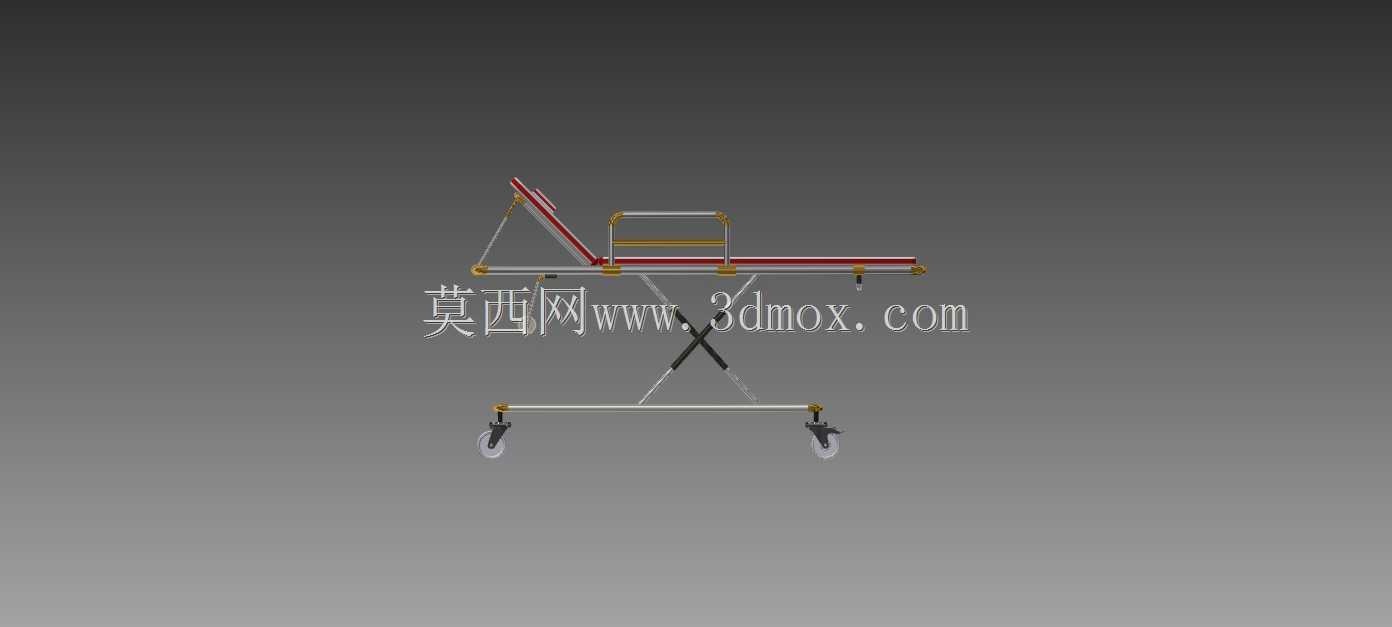

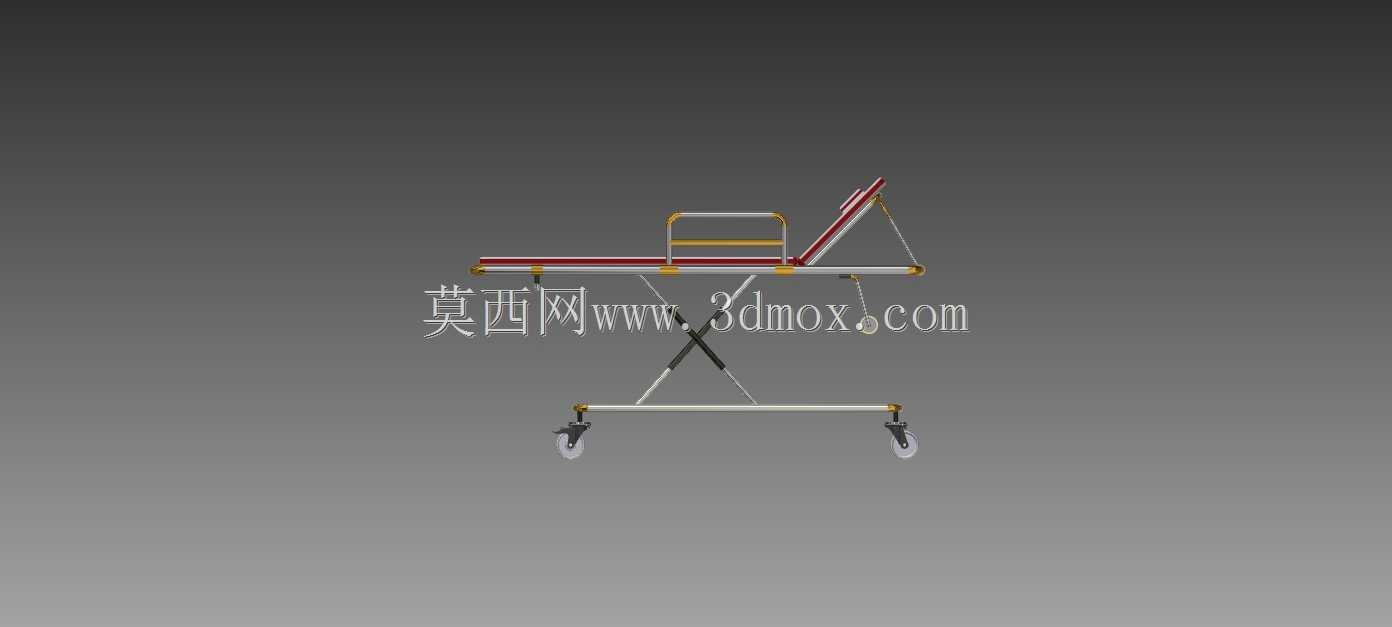

　　这款可折叠急救转运担架的设计，核心围绕院前急救、院内急诊转运的实际作业场景展开，日常作业中，急救人员需要在狭窄楼道、电梯、救护车车厢等受限空间内完成病患转移，传统固定式担架存在转向不便、收纳占比大、上下救护车时抬升费力的痛点，这款结构在设计阶段就针对性做了多场景适配。从功能特性来看，整体采用剪叉式升降支撑结构作为主体承载框架，剪叉臂采用高强度薄壁矩形钢管焊接成型，铰接点处配置自润滑铜套，避免频繁升降转动出现卡滞，日常转运时可根据病患转运需求、救护车车厢的内部高度调整支撑高度，最低位可适配救护车担架仓的滑轨高度，无需额外抬升即可直接推入车厢固定，最高位可匹配急诊抢救床的高度，实现病患的无落差平移，减少搬运过程中对骨折、脊柱损伤病患的二次伤害。

　　床面部分采用分段式铰接设计，靠背段可通过侧边的气弹簧支撑实现0-75度的角度调节，满足半卧位病患的转运需求，比如呼吸困难、心衰病患在转运过程中无法平躺，可调靠背能直接适配这类体位需求，无需额外垫靠物品；床面框架边缘设置多组隐藏式安全带挂点，转运时可通过三点式安全带固定病患躯干、腿部，避免颠簸路段病患滑落。底部的四个脚轮采用带全锁止功能的医用静音万向轮，前轮配置定向锁，长距离平直通道转运时可锁定前轮定向，推行更省力，轮架采用弹簧减震结构，经过碎石路面、小区减速带时可过滤大部分颠簸震动，减少病患的不适感；脚轮的安装位置做了外伸设计，转向时的回转半径控制在0.6米以内，在宽度1.2米的居民楼楼道内即可完成原地转向，不需要反复调整位置。

　　设计过程中，整体承载能力按照150kg的额定载荷做了力学仿真校核，剪叉臂的铰接点位置经过多轮优化，将升降操作的手动力控制在150N以内，单人即可完成高度调整操作，不需要额外人员配合；折叠机构采用快拆式锁止销，需要收纳时拔出锁止销即可将剪叉结构完全收拢，收拢后的整体厚度不超过20cm，可竖直放置在救护车的侧边储物仓内，不占用常规担架的放置空间。安装边界方面，这款担架推入救护车担架仓时，底部的导向轮可直接适配市面主流救护车的仓内滑轨，不需要对车辆做额外改装，床面两侧的护栏采用翻转式设计，放下时与床面齐平，方便病患从侧边平移到病床或检查床上，拉起后可通过弹簧销自动锁止，防止病患侧翻；床体头尾两端设置可伸缩的推手，推行时可根据操作人员的身高调整推手长度，避免弯腰推行造成的腰部劳损。

　　在实际急救场景中，这款担架还可适配脊柱板、头部固定器等急救附件，床面预留的绑带挂点可直接固定硬质脊柱板，不需要额外配置转接件，针对创伤病患的转运需求，床面的硬质支撑板采用不透水的一体成型面板，沾染体液、消毒液后可直接擦拭消毒，满足院感防控的要求。结构设计上所有的铰接位置都做了圆弧倒角处理，没有突出的尖锐棱角，避免转运过程中剐蹭病患或急救人员，所有的锁止机构都设置了二次保险，防止误触导致床体折叠、高度骤降引发安全事故。
