无机械泵式医用呼吸机气路结构设计

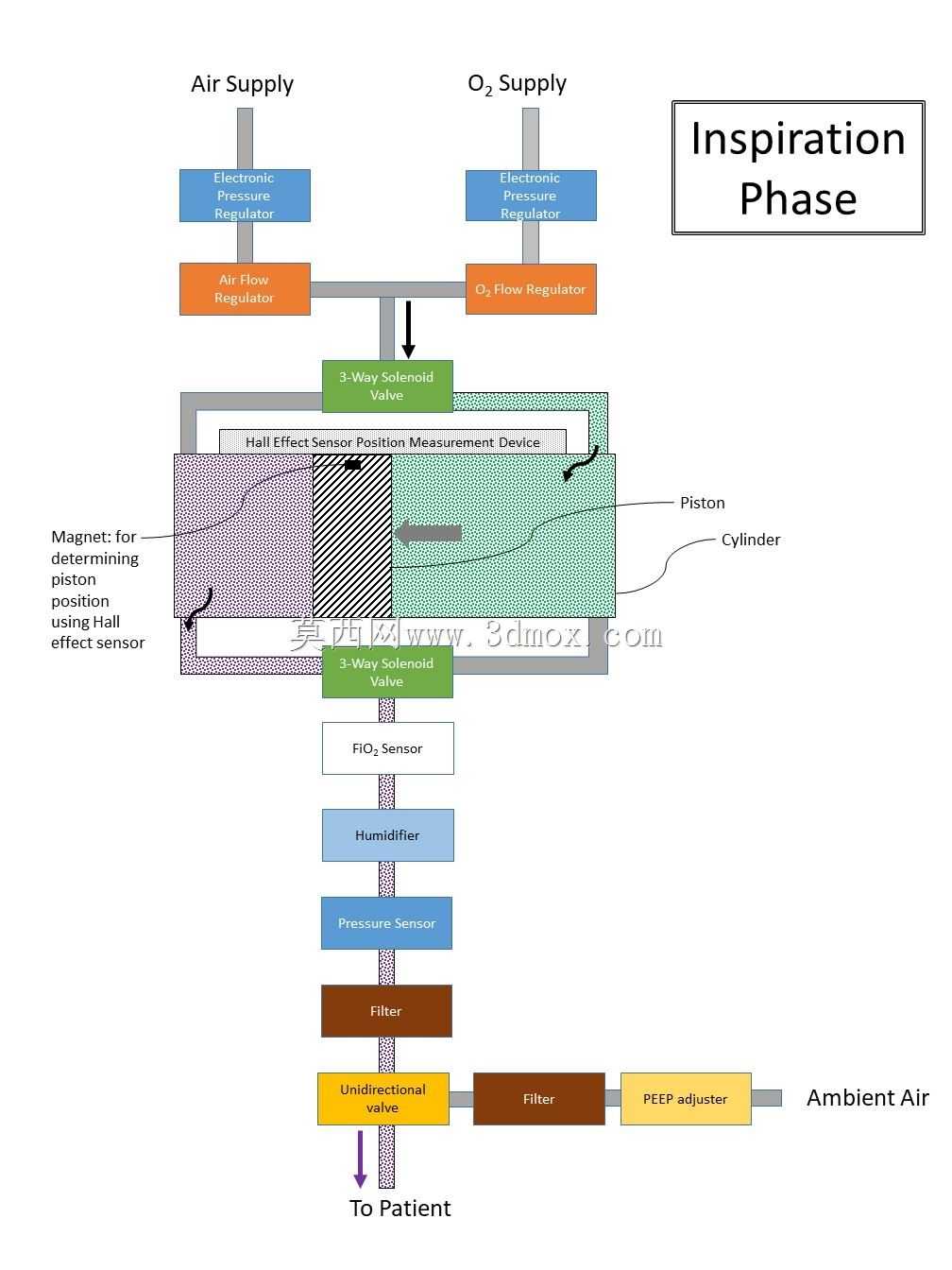

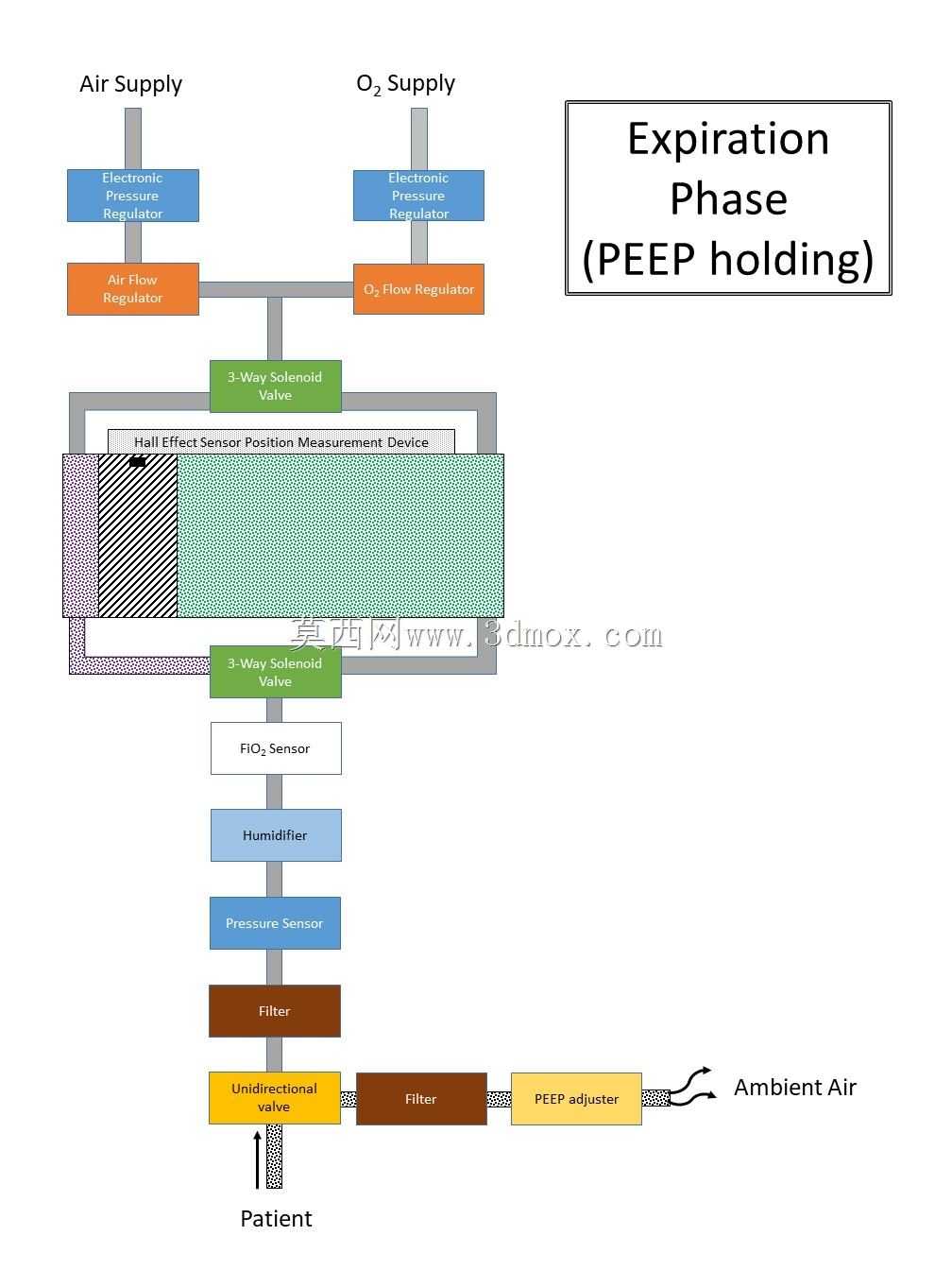

　　这套气路结构的设计初衷，是针对现有医用呼吸机依赖机械泵带来的结构复杂、维护成本高、故障点多的痛点，依托医疗设施集中供气系统的现有管道压力完成通气支持，适配呼吸科、急诊室、隔离病区等具备中心供氧、压缩空气供应的医疗场景，无需额外配置大型气源发生装置，可快速部署投入使用。从气路走向来看，空气与氧气两路供气分别接入压力调节模块，先完成初级压力适配，将中心供气的高压稳定在设备工作所需的压力区间，避免气源压力波动对通气精度造成干扰；两路气体经调压后进入混合腔，按照设定的氧浓度比例完成配比，混合后的气体依次经过流量控制阀、加湿模块、压力检测单元、过滤组件，最终通过呼吸回路输送给患者，呼气端则设置PEEP调节模块，维持呼气末正压，符合临床通气的参数要求。

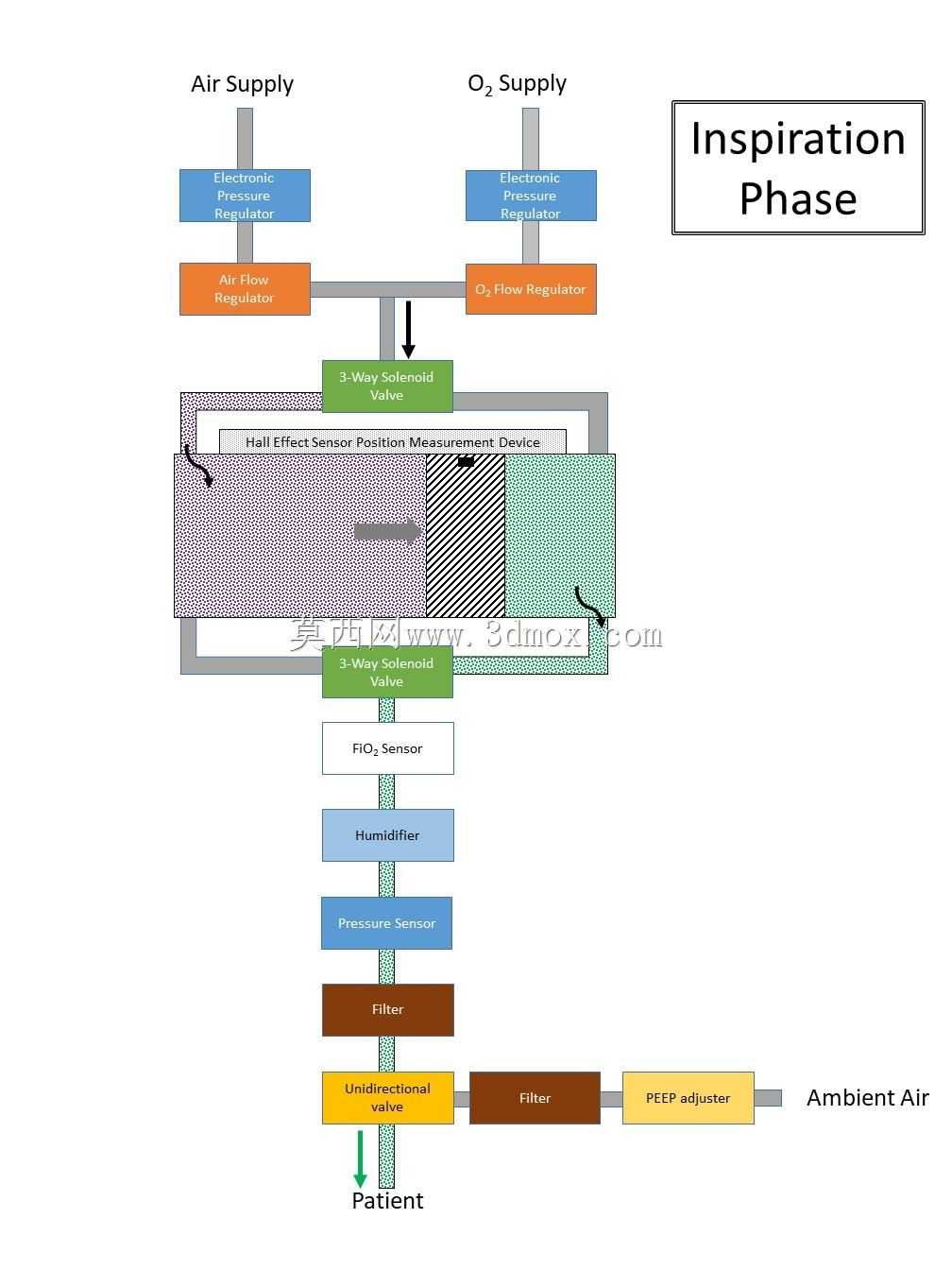

　　核心的通气控制逻辑依托同步间歇指令通气模式设计，气缸作为储气缓冲单元，当患者触发自主呼吸时，可直接从气缸内获取预混的空氧混合气体，减少供气响应延迟；气缸活塞上集成永磁体，缸体对应位置安装霍尔效应位置传感器，可实时采集活塞的位移数据，换算得到实时潮气量输出值，反馈给控制单元后动态调整电磁流量阀的开度，实现潮气量的精准闭环控制，相比传统机械泵的容积式供气，这种结构的运动部件更少，磨损风险更低，长期运行的稳定性更优。

　　设计阶段特意简化了非核心的连接细节，将展示重点放在气路逻辑与核心控制单元的配合关系上，方便结构设计人员快速理解无泵通气的实现原理；安装边界方面，整体气路模块采用分层排布，供气输入接口统一设置在设备上部，适配医疗带的标准供气终端高度，患者回路接口设置在设备下部，方便连接呼吸管路，各功能模块之间采用快插式气路接头连接，预留足够的操作空间用于后期更换过滤组件、校准传感器，整体布局符合医疗设备的安装维护规范。

　　气路中设置的多级过滤单元，可滤除供气管道内的杂质与冷凝水，避免污染患者吸入的气体，加湿模块则可对干燥的压缩气体进行湿化处理，提升患者通气过程中的舒适度；压力检测单元分别布置在供气端、患者端，可实时监测气道压力变化，一旦出现压力异常可快速触发保护机制，避免气压伤风险。这种无机械泵的结构设计，大幅减少了设备内部的运动部件数量，生产装配流程更简单，整机重量也更轻，既可以作为固定式病房设备使用，也可适配移动支架转运场景下的通气支持需求，对于应急医疗场景下的快速量产、快速部署有较高的实用价值。
