电动代步轮椅结构设计三维数模

这款电动代步轮椅的三维结构设计，核心围绕下肢行动障碍人群的日常出行需求展开，在建模阶段优先考量了实际使用场景下的通过性与操作便捷性，没有刻意追求外观的花哨设计，所有结构细节都服务于功能落地。从实际应用场景来看，该款轮椅可覆盖室内居家移动、小区周边短途出行、商超公共区域通行等多类场景，建模时针对不同场景的使用限制做了对应结构适配。比如室内通行场景下，常规住宅门洞宽度多在800mm左右，因此整车宽度控制在650mm以内，保证转向时不会剐蹭门框，同时前轮采用小直径万向轮结构，最小转弯半径控制在1200mm，能够在狭小的卫生间、卧室过道完成原地转向操作，适配多数家庭的室内空间布局。

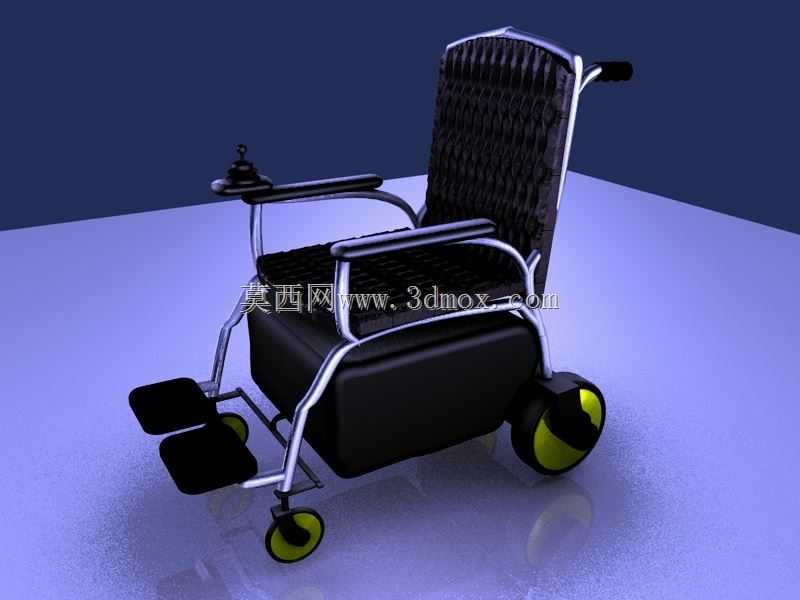

在功能特性设计上，操控单元设置在右侧扶手前端，采用摇杆式操控结构，建模时预留了操控模块的安装槽位，可根据使用者习惯调整左右安装位置，摇杆的操作阻尼参数在结构设计时做了适配，避免轻微误触导致车辆突然移动。座椅部分采用高弹填充结构的支撑设计，靠背做了15度的后倾角度，长时间乘坐时能够分散腰背部压力，座椅下方的舱体为电池与驱动控制模块的安装空间，建模时预留了快拆结构的安装位，方便后期维护时快速拆卸电池组，不需要额外拆解座椅结构。两侧扶手做了可上翻的结构设计，方便使用者从侧面转移到床沿或者座椅上，扶手的金属支撑框架采用圆管弯折结构，避免尖锐棱角磕碰使用者。

行走系统部分，后轮采用大直径驱动轮结构，轮毂集成驱动电机与减速单元，轮胎选用宽面防滑材质，建模时还原了轮胎表面的防滑纹路，在湿滑路面行驶时能够提供足够的抓地力，前轮为万向从动轮，轮架做了加高设计，能够越过30mm高度的路沿或者门槛，不会出现卡滞情况。脚踏部分采用可翻转的折叠结构，不需要使用时可以向上翻起，减少整车纵向占用空间，脚踏表面做了防滑凸起结构，避免使用者脚部滑落，脚踏的高度可根据使用者腿长做三档调节，适配不同身高的使用人群。车架主体采用薄壁圆管焊接结构，建模时对所有管接口处做了圆角过渡处理，避免应力集中，整车框架的受力点位置做了加厚处理，保证承重能力的同时控制整体重量，整车额定承重设定为120kg，能够满足多数使用者的体重需求。

在安装边界的考量上，所有外接部件的安装孔位都在建模时做了统一的位置标注，比如靠背的安装孔、扶手的铰接孔、脚踏的固定孔，都采用标准件尺寸设计，后期生产时不需要额外定制非标准连接件，降低加工成本。电池舱的尺寸按照常规铅酸电池组的外形尺寸预留，也可兼容同尺寸的锂电池组，不需要修改舱体结构。驱动轮的安装轴径采用通用电动轮椅的标准尺寸，后期更换配件时可直接采购通用件。整车的重心位置设计在前后轮轴线的中间偏后位置，爬坡时不会出现前倾翻的风险，最大爬坡角度设定为8度，能够适配多数小区无障碍坡道的坡度要求。刹车结构集成在后轮驱动单元内，建模时预留了刹车模块的安装空间，松开操控摇杆时可自动触发刹车，在坡道上停车不会出现溜车情况。

从结构设计的细节来看，整车所有外露的金属部件都做了圆弧过渡处理，没有突出的尖锐结构，避免使用者在移动过程中被磕碰，靠背的编织结构在建模时还原了弹性支撑的形态，实际生产时可采用透气编织面料，提升夏季乘坐的舒适度。整车的线束走向在建模时做了隐藏式设计，所有线路都从车架圆管内部穿过，不会外露勾扯到外界物体，也提升了整体外观的整洁度。后轮外侧加装了防倾小轮，当轮椅后倾角度超过15度时防倾轮会接触地面，避免向后翻倒，提升使用安全性。
