医用骨科牵引护理病床结构设计

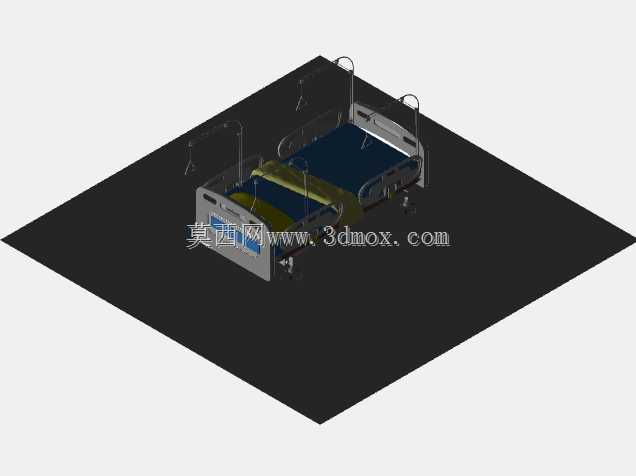

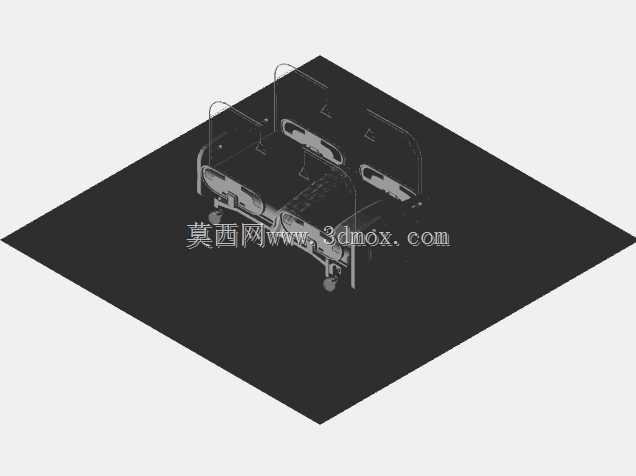

　　这款骨科牵引病床的三维结构设计，核心围绕骨科临床长期卧床患者的牵引治疗、日常护理需求展开，在常规护理病床的基础上增设了专属牵引支撑结构，适配下肢骨折、骨盆损伤、脊柱牵引等多种骨科治疗场景，可覆盖骨科病房、康复中心、居家康复护理等多个使用场景。从结构设计逻辑来看，床体主体采用常规医用护理床的框架布局，床尾与床头的护栏采用镂空式ABS包覆金属框架的设计，既保证结构强度，又能避免磕碰损伤，护栏可按需翻折，方便患者上下床以及医护人员开展护理操作；床面主体采用分段式支撑结构，预留了背部抬升、腿部曲度调节的安装空间，可适配常规护理床的电动或手动调节机构，满足患者半坐、屈膝等不同体位需求，减少长期卧床带来的压疮、肺部感染风险。

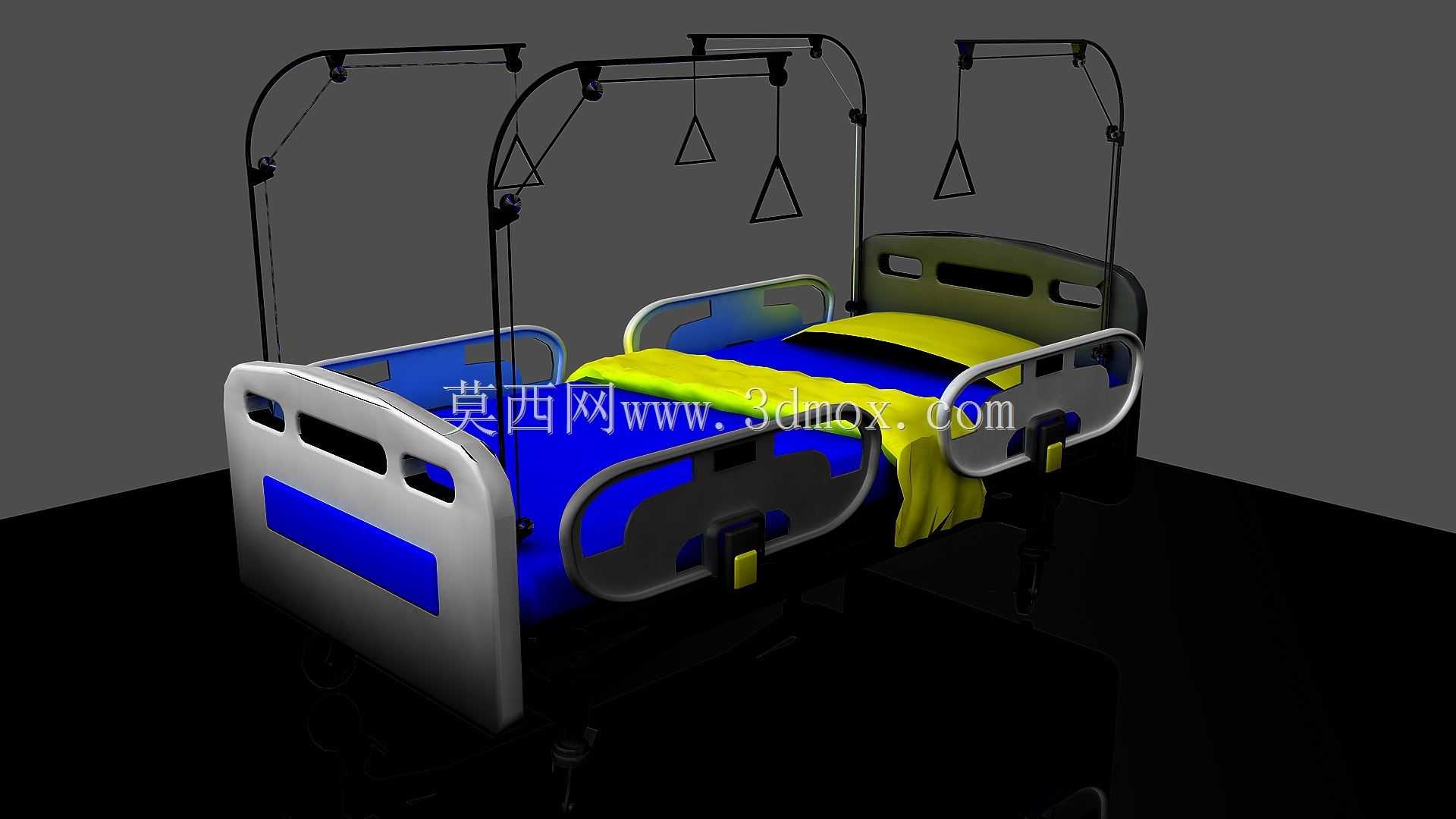

　　床体上方设置的三组独立拱形牵引支架是该款病床的核心功能结构，支架采用高强度金属管材弯折成型，底部与床体框架通过快拆式固定座连接，可根据患者的骨折部位、牵引需求调整支架的安装位置与横向跨度，支架横梁上预留了多组三角挂点，可悬挂牵引重锤、牵引带、吊环等配件，挂点位置可沿横梁横向滑动调整，保证牵引方向与患肢力线重合，避免牵引偏移带来的二次损伤，支架的拱形弧度经过人体工学测算，在保证牵引悬挂高度足够的前提下，不会遮挡医护人员的操作空间，也不会对患者上下床造成阻碍。从安装边界与尺寸适配来看，该病床的整体外轮廓尺寸与常规医用护理床通用，长度控制在2.1米左右，宽度控制在0.9米左右，可适配医院标准病房的床位间距要求，也可通过常规医用电梯、病房门，无需对现有病房空间进行改造；牵引支架的最高点距离地面高度控制在2.2米以内，可适配常规病房的吊顶高度，不会出现顶部干涉问题，床体底部预留了脚轮安装位与固定支撑脚安装位，既可以实现病床的整体转运，也可以在牵引治疗时锁定床体位置，避免牵引过程中床体移位影响治疗效果。

　　床体的细节设计上，床架主体采用矩形钢管焊接成型，所有焊接位置都做了圆弧过渡处理，避免尖锐棱角划伤患者或医护人员，床体表面预留了床垫、床单固定的绑带挂点，可避免患者体位调整时床垫滑移；床头床尾的挡板采用快拆式设计，可快速拆卸，方便医护人员对患者进行头颈部、足部的急救操作，挡板上预留了信息卡插槽，可放置患者的身份信息、护理等级标识。牵引支架的管材内部做了加强筋处理，在保证整体轻量化的前提下，单组支架可承受不低于15kg的牵引载荷，满足不同体重患者、不同牵引力度的治疗需求，挂点位置采用防滑设计，牵引绳悬挂后不会出现非预期滑移，保证牵引力度的稳定输出。

　　在实际临床使用中，该病床可同时满足单侧下肢牵引、双侧下肢牵引、骨盆悬吊牵引等多种骨科治疗需求，无需额外搭配落地式牵引架，减少了病房内的设备占用空间，同时床体的护理功能与常规护理床完全兼容，可实现日常翻身、喂食、换药等护理操作，无需将患者在病床与牵引架之间转移，降低了患者转移过程中的二次损伤风险，也减轻了护理人员的工作强度。建模过程中对所有运动部件都做了干涉检查，护栏翻折、床体角度调节、牵引支架位置调整时都不会出现结构干涉，所有连接位置的紧固件都采用标准医用五金件，方便后期的维护与配件更换，床体的整体结构模块化程度较高，牵引支架部分可作为可选配件安装在常规护理床上，无需重新开模生产整体床架，降低了生产制造成本，也方便现有医疗机构对存量护理床进行升级改造。
