60毫升医用活塞注射器结构设计

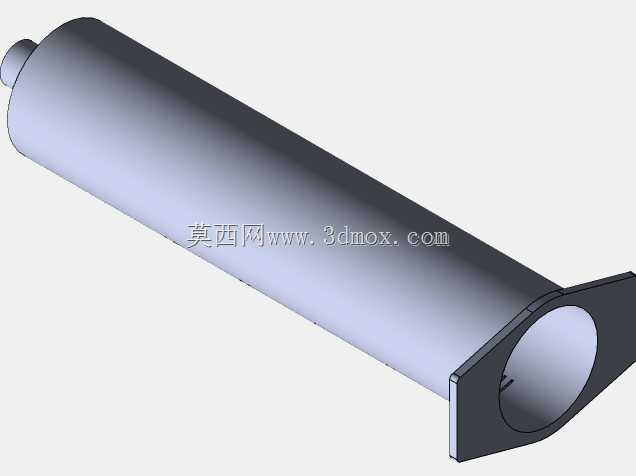

　　这款60毫升规格的活塞式注射器，主要面向临床大容量药液抽吸、输注场景，也可用于实验室试剂精准移取、工业生产中少量粘稠流体的定量加注作业，区别于小规格胰岛素注射器或普通10毫升以下常规注射器，其容量设定覆盖了需要单次输送较大剂量流体的使用需求，避免多次抽吸带来的污染风险与剂量误差。从结构设计来看，整体采用同轴圆柱筒体作为主体承载结构，筒体端部设置标准鲁尔接头接口，可适配通用针头、输液管路等外接配件，接头处做了加厚处理，能够承受常规推注过程中的压力载荷，不会出现接口开裂、漏液的问题。

　　筒身外侧的刻度标识采用等距排布设计，刻度线做了凹凸结构处理，在建模阶段就将刻度特征直接做在筒体壁面上，而非后期贴图处理，能够保证刻度的辨识度与结构一致性，每格刻度对应固定容量单位，读数视线与筒体垂直时可直接获取准确容量数值，减少视差带来的读数偏差。筒体底部设置了对称的翼型支撑边，这一结构主要用于临床操作时的手指抵靠，当需要施加较大推力推注粘稠药液时，操作者可将食指与中指抵在两翼支撑边上，拇指按压活塞杆端部，形成稳定的施力结构，避免推注过程中筒体打滑，支撑边与筒体采用一体化结构设计，过渡位置做了圆角处理，消除应力集中点，能够承受较大的手指按压力量不会出现断裂。

　　内部活塞组件采用与筒体内壁过盈配合的设计思路，活塞边缘设置多道密封环结构，在建模时严格控制活塞外径与筒体内径的配合公差，保证活塞在筒体内滑动时既不会因为间隙过大出现漏液，也不会因为配合过紧导致滑动阻力过大影响操作手感，活塞杆与活塞采用同轴连接结构，活塞杆端部设置按压盘，按压盘直径大于杆身直径，能够分散拇指按压时的压强，提升长时间操作的舒适度。从安装边界与尺寸来看，筒体主体为等直径圆柱结构，最大外径控制在常规医护人员单手握持的舒适范围内，整体长度适配常规注射器收纳盒的尺寸规格，不需要额外定制收纳容器，端部鲁尔接头的尺寸符合通用医用接头标准，可直接替换现有同规格注射器的配套配件，不需要额外定制转接头。

　　在实际使用场景中，这款注射器既可以用于临床中冲洗液、大容量药剂的推注，也可在实验室中用于移取粘度较高的培养基、试剂溶液，工业场景中还可用于点胶作业中少量胶水的定量输送，其活塞结构的密封设计能够适配不同粘度的流体，不会出现流体沿活塞与筒壁间隙渗漏的问题。建模过程中对筒体壁厚做了均匀化处理，保证筒体整体透明度（对应实际产品的透明塑料材质）的一致性，不会出现壁厚不均导致的视线变形影响读数，同时壁厚设定兼顾了结构强度与材料用量，在满足常规推注压力下的结构刚性要求的前提下，尽可能减少材料消耗，符合医用耗材轻量化、低成本的设计要求。活塞杆的行程做了限位设计，当活塞推至筒体最顶端时，活塞杆不会完全从筒体中脱出，避免操作过程中活塞脱落导致的流体泄漏与污染，同时活塞拉至筒体最底端时，刚好达到60毫升的额定容量，不会出现超行程抽吸导致的活塞脱落问题。
