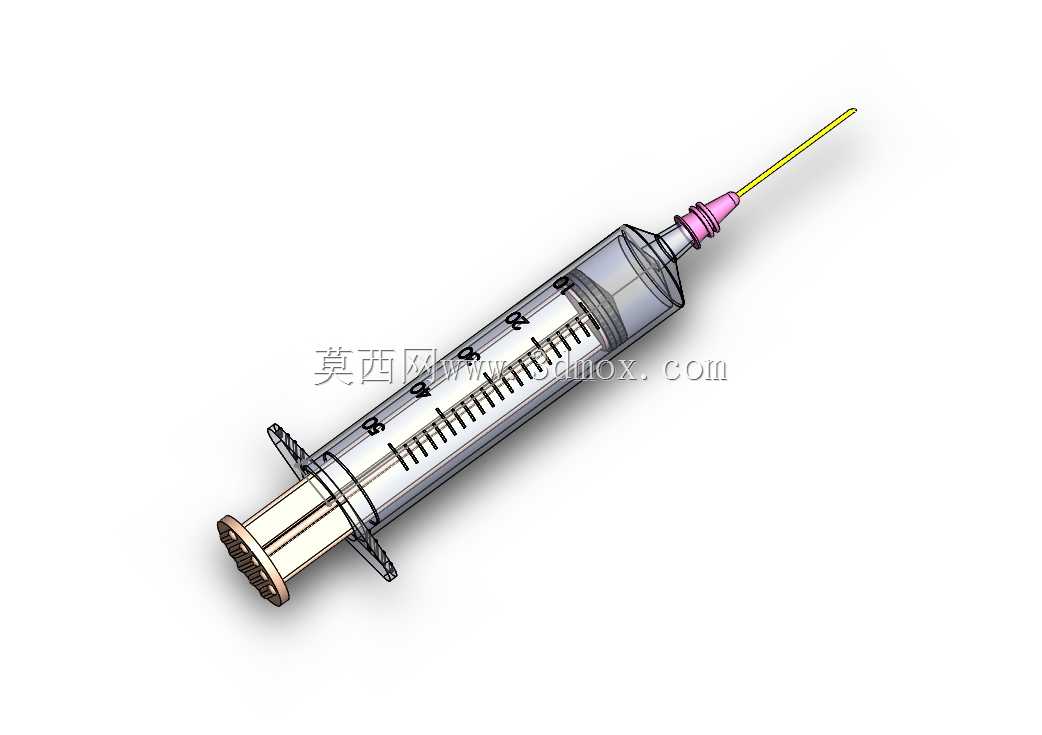

医用一次性注射器精细结构三维建模

　　在临床诊疗、实验室液体移取、医美精细给药等场景中，注射器是应用频次极高的通用器具，本次建模完全贴合实际量产器具的结构逻辑，还原各部件的配合关系与尺寸边界，可直接用于结构验证、装配模拟、教学演示等场景。从实际使用需求出发，注射器的核心功能是完成定量液体的抽取与推送，建模时首先明确各部件的功能边界：针筒作为容纳液体的主体结构，内壁需保证极高的圆柱度与表面光洁度，才能和活塞形成可靠的密封配合，避免推注过程中出现漏液、卡顿问题，建模时严格控制筒身的壁厚均匀性，外壁的刻度标识采用凸台结构还原，刻度间距严格对应实际容量分度，保证读数辨识度的同时，不会因外壁凸起影响手持操作的贴合感。

　　针头部分采用分体式结构建模，针座为硬质塑料材质，和针筒端部的鲁尔接头采用锥面过盈配合，建模时还原6:100的标准鲁尔锥度，保证插拔时的密封性与连接牢固度，针管部分采用薄壁不锈钢管的结构特征，针尖的斜切角度按照临床使用的12-15度标准角度建模，保证穿刺时的锋利度，同时还原针管和针座的嵌合固定结构，避免受力时针管脱落。推杆部分的设计兼顾推力传递与操作稳定性，活塞端的橡胶塞采用多道环形密封筋结构，建模时还原密封筋的圆弧过渡特征，保证和针筒内壁接触时的密封压力均匀，既不会因摩擦力过大导致推注费力，也不会因密封不足出现回流；推杆尾部的指压法兰采用两翼式结构，和针筒端部的手持法兰尺寸匹配，操作时食指与中指卡在针筒法兰两侧，拇指按压推杆法兰，受力方向和针筒轴线完全重合，避免推注时出现侧向力导致活塞偏磨。

　　从安装边界来看，各部件的同轴度公差控制在0.02mm以内，针筒内径和活塞外径的配合间隙控制在0.01-0.03mm区间，既保证滑动顺畅，又满足密封要求；针座和针筒接头的配合长度不小于8mm，保证连接后不会因推注压力出现松脱；推杆的有效行程比针筒的额定容量对应长度多预留3mm的余量，保证液体可以完全推净，不会出现残液留存。建模过程中特意还原了实际产品的工艺细节，比如针筒端部的脱模倒角、推杆表面的加强筋结构、橡胶塞的材质分模线位置，这些细节虽然不影响核心功能，但直接决定了模型和实物的匹配度，在做装配干涉检查、操作模拟时，可以完全还原真实产品的操作手感。

　　针对不同场景的使用需求，该模型的结构可以快速适配调整，比如实验室用的大容量注射器可以放大筒身直径、调整刻度量程，医美用的细针头注射器可以缩小针管直径、优化推杆的阻尼感，所有配合尺寸都遵循通用医疗器械的标准规范，调整时不需要重新校核核心配合关系。在结构验证环节，通过该三维模型可以直接模拟推注过程的受力情况，分析活塞密封筋的接触压力分布、推杆受侧向力时的变形量、针座连接位置的应力集中点，提前发现结构设计中可能存在的卡顿、漏液、部件脱落等问题，减少开模后的试错成本；在教学场景中，该模型可以拆解为针筒、推杆、活塞、针座、针管五个独立部件，清晰展示各部件的配合关系，帮助从业者快速理解注射器的工作原理。
