家用可移动医用级制氧设备结构设计

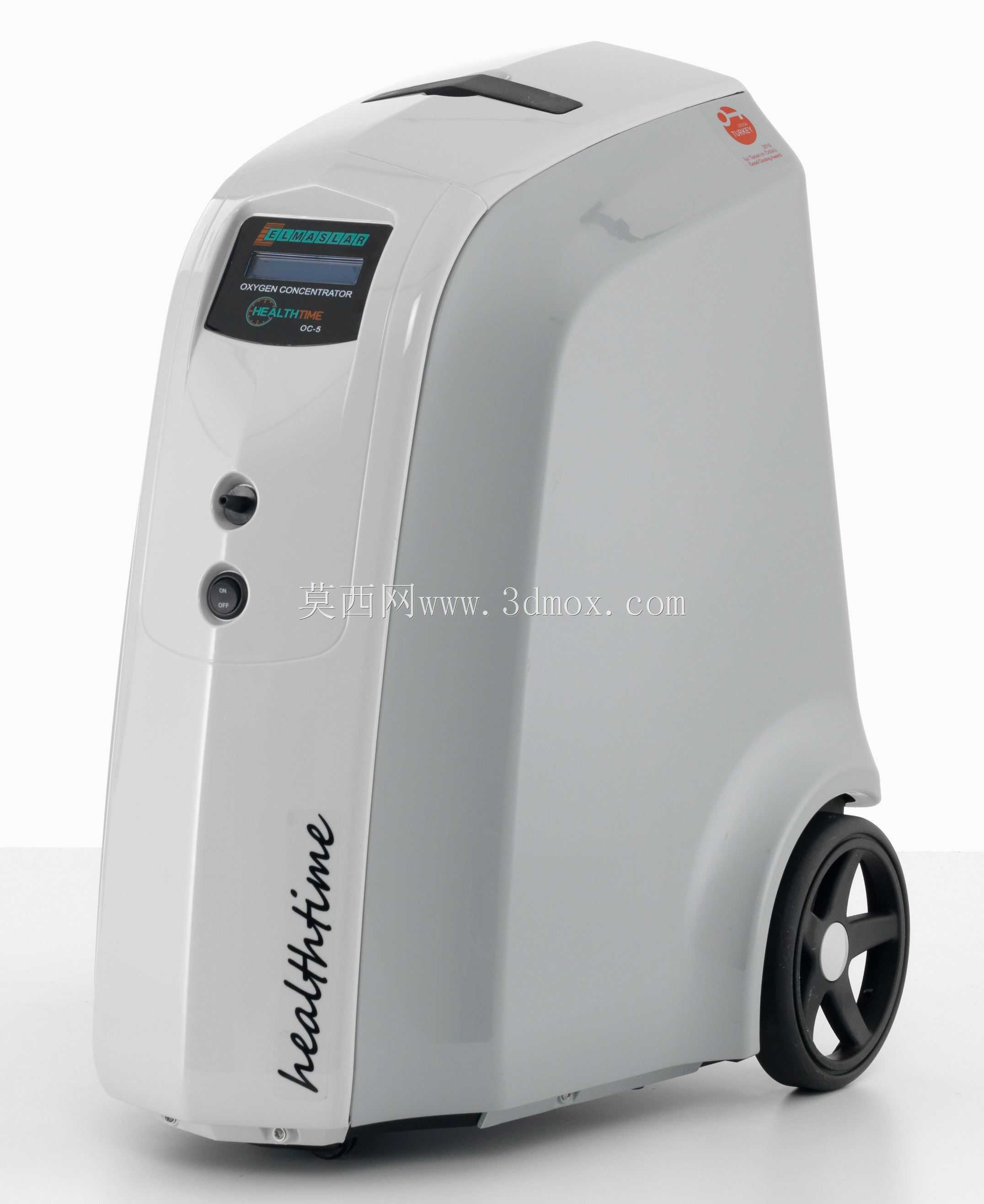

　　这款制氧设备的三维结构设计，首先围绕居家氧疗、基层诊所日常供氧的核心场景展开，区别于大型中心供氧系统的固定安装属性，设计之初就明确了设备需要兼顾小空间放置、日常移动转运、低噪音运行的实际需求。从结构布局来看，整机采用一体化立式壳体设计，底部单侧配置大直径静音脚轮，配合壳体上部内嵌式提手结构，单人即可完成设备在卧室、客厅、诊疗室之间的短距离转移，无需额外借助搬运工具，适配普通家庭、小型诊所无专用设备转运通道的使用环境。

　　设备正面上部集成操作显示面板，面板区域做了15度仰角倾斜设计，使用者站立或坐卧状态下都能清晰读取氧浓度、运行时长、流量参数，无需弯腰俯身操作，面板下方设置两个快插式输出接口，可同时支持两路供氧输出，满足双人同时吸氧或者搭配雾化组件使用的扩展需求。壳体侧面做了内凹式流线造型，一方面弱化医疗设备的冰冷感，适配居家环境的视觉协调性，另一方面内凹结构形成了天然的搬运握持位，移动设备时手部可以找到稳定的受力点，避免光滑壳体脱手滑落的风险。从功能实现的结构逻辑来看，设备内部集成无油空气压缩模块、分子筛吸附塔、气体过滤组件、散热风道系统，所有内部组件采用模块化安装布局，各模块之间通过快接气路连接，后期维护时可以单独拆卸故障模块，无需拆解整机结构。

　　散热风道采用下进风上出风的走向设计，进风口设置在底部脚轮周边的隐蔽位置，搭配高密度防尘滤网，既可以避免日常使用中杂物被吸入设备内部，也能降低进风位置的噪音传递，出风口设置在设备背部上方，热风排出方向避开人员日常活动区域，不会出现直吹人体的问题。设备的外形尺寸控制在适配普通居家家具摆放的边界范围内，整机宽度不超过400mm，深度控制在450mm以内，放置在床头柜边、沙发旁或者诊所诊疗桌侧方都不会占用过多通行空间，底部脚轮带自锁结构，放置到位后踩下锁止件即可固定设备位置，避免意外触碰导致设备滑移。

　　在结构强度设计上，壳体采用ABS工程塑料一体注塑成型，关键受力位置比如提手、脚轮安装位预埋金属嵌件，长期使用不会出现塑料件开裂、连接位松动的问题，设备正面的品牌标识区域采用模内注塑工艺，长期擦拭不会出现标识脱落、磨损的情况。从实际使用的适配性来看，设备的输出接口采用通用医用氧气管路标准规格，可以直接匹配市面上常见的鼻氧管、吸氧面罩、雾化组件，无需额外购买转接头，设备运行时的震动通过底部脚轮的橡胶减震层、内部模块的减震胶垫双重缓冲，放置在木质地板上也不会出现共振异响，不会干扰使用者的日常休息。整个建模过程还原了设备从外部壳体到内部安装位的全部结构细节，包括壳体的拼接卡扣位置、内部组件的安装螺丝孔位、走线槽的预留位置都做了1:1的还原，既可以作为医疗设备结构设计的参考案例，也可以用于氧疗场景的空间布局模拟、设备展示动画制作使用。
