医用注射器结构设计三维数模

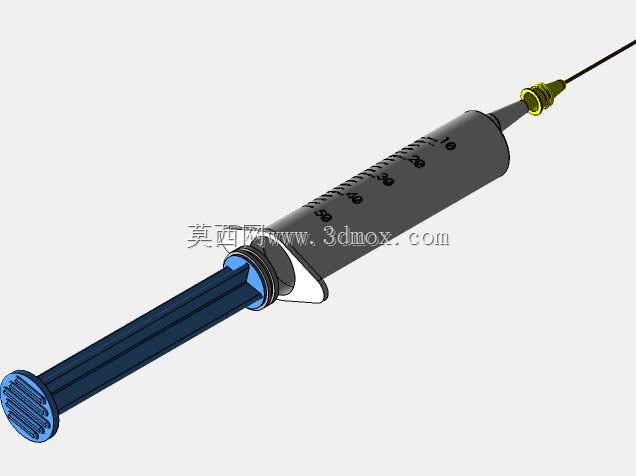

　　在临床诊疗、医美操作、实验室液体移取等场景中，注射器是完成定量液体抽取、推送的核心器械，其结构合理性直接影响操作精度与使用安全性。这套三维数模完整还原了注射器的全部装配结构，覆盖活塞法兰、活塞、筒体法兰、筒体、针座、针头六大核心部件，各部件间的配合关系完全参照实际量产产品的公差要求搭建，可直接用于结构验证、教学演示或衍生设计参考。从实际使用逻辑出发，筒体作为容纳药液的主体结构，外壁设置的刻度标识沿轴向均匀排布，刻度线的深度、宽度控制在不影响筒体结构强度的范围内，同时保证医护人员读取剂量时的清晰度，筒体端部的法兰结构为手指施力提供支撑面，法兰边缘做圆弧过渡处理，避免长时间按压操作时造成局部压痕，提升使用舒适度。

　　活塞组件与筒体内壁的配合是整个结构的核心密封环节，活塞采用弹性材质设计，数模中还原了活塞上的多道环形密封筋，密封筋的外径略大于筒体内径，装配后可形成过盈配合，保证推送、抽取过程中无液体渗漏，同时将推送阻力控制在合理区间，避免阻力过大导致操作力度难以控制，或是阻力过小出现推杆自行滑移的问题。活塞端部连接的推杆采用多筋条结构设计，在保证轴向推送强度的前提下尽可能减少材料用量，推杆尾部的法兰盘直径与筒体法兰匹配，操作时拇指按压的接触面做防滑纹理处理，避免推送过程中出现打滑。

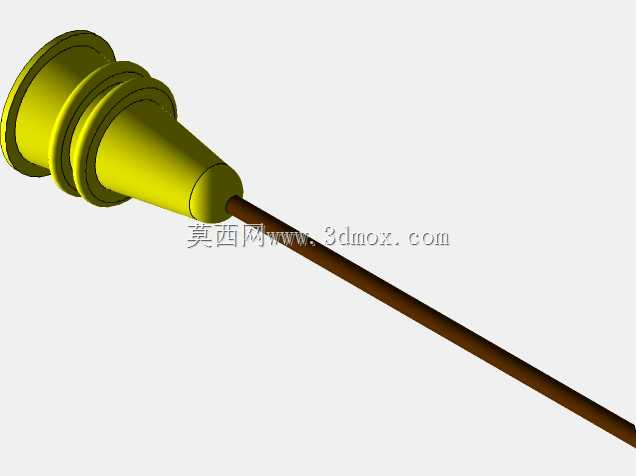

　　针座部分采用锥度配合结构与筒体端部连接，锥度参数符合医用器械的通用标准，可保证连接后的密封性与连接强度，避免针头脱落或漏液，针座内部的流道做平滑过渡处理，无直角死角，减少液体残留，同时避免推送时产生湍流影响剂量精度。针头部分还原了针管与针座的固定结构，针管的内径、外径参数匹配常规注射需求，针尖的斜角角度按照临床穿刺的最优角度设计，可减少穿刺过程中的阻力，降低使用者的痛感。整套模型的各部件装配边界清晰，活塞的行程范围与筒体的有效容积完全匹配，当活塞推至筒体最前端时，活塞端面与针座内端面完全贴合，可将筒体内的残留液体量控制在最低水平，减少药液浪费。

　　在建模过程中，各部件的拔模角度、壁厚都参照注塑生产的工艺要求设置，筒体的壁厚均匀，避免注塑成型时出现缩痕、变形等问题，针座与筒体的连接位置做加强筋处理，提升连接部位的抗扭强度，避免安装针头时出现连接处断裂的情况。这套结构不仅适用于常规医用注射器，调整筒体直径、推杆行程、针头规格后，也可衍生应用于实验室精密移液、工业点胶、宠物医疗等不同场景，数模中各部件的参数化特征保留完整，可根据实际使用需求快速调整尺寸参数，无需重新搭建基础结构。
