带纹理组装式医用注射器结构设计

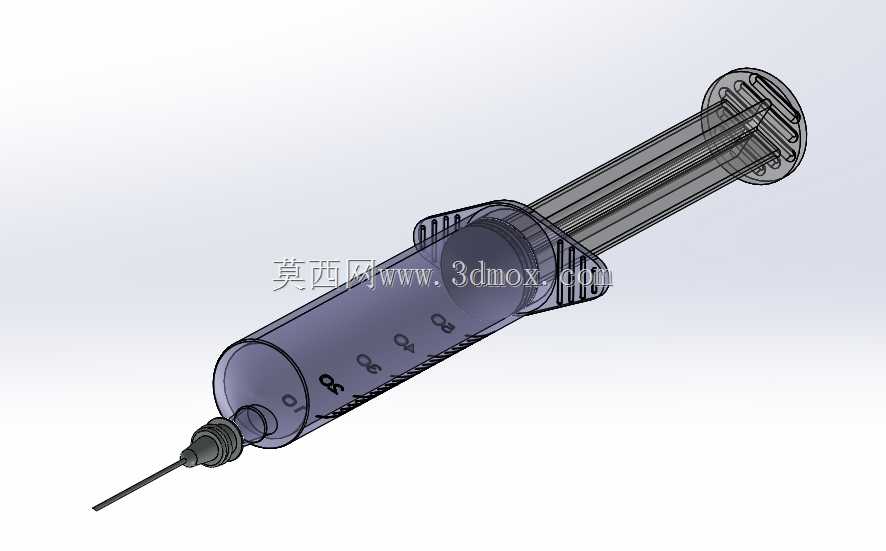

　　在临床诊疗、实验室液体移取、药剂精准输注的场景中，注射器是应用频次极高的基础器械，其结构合理性直接影响操作手感、剂量控制精度与使用安全性。这款组装完成的注射器三维结构，完整还原了实际产品的各部件配合关系，覆盖针筒、活塞推杆、针头连接座、注射针头等核心组件，同时还原了产品表面的刻度纹理与部件装配纹理，可直接用于结构验证、装配干涉检查、渲染展示等场景。从实际使用需求出发，注射器的核心功能是完成定量液体的抽取与推注，这就要求各运动部件之间既要保证密封性能，避免液体渗漏，又要控制推注阻力在合理区间，保证操作人员施力均匀，不会出现卡顿、推力突变的情况。

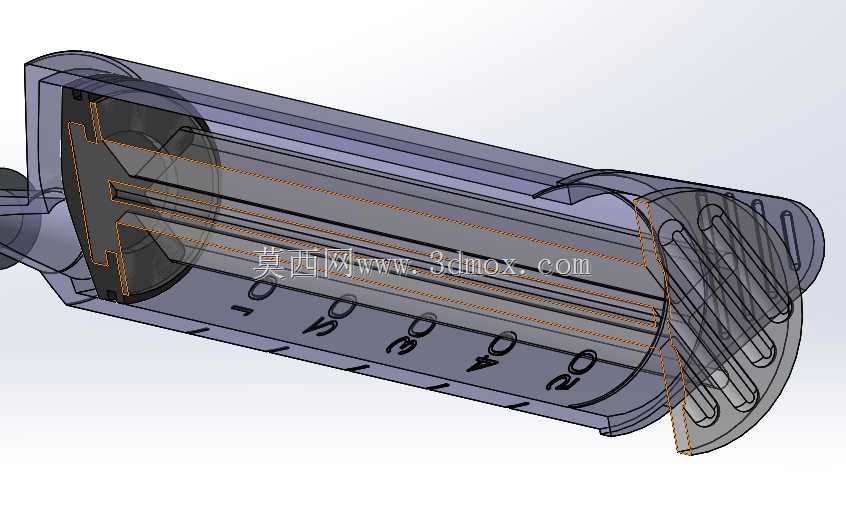

　　设计过程中，首先要明确针筒的内腔尺寸公差，内腔作为活塞的运动轨道，圆柱度误差需要控制在极小范围内，否则会出现局部密封失效或者运动卡滞的问题；针筒外壁的刻度标识采用凹陷纹理设计，既避免印刷刻度长期使用磨损脱落，也能让操作人员在不同光线角度下快速读取容量数值，刻度的起始位置、分度值间距严格对应实际容量区间，保证读数精度。推杆部分的设计需要兼顾结构强度与操作便利性，推杆尾部的指压凸缘做了加宽翻边处理，匹配操作人员手指施力的接触面积，避免长时间操作产生压痕；推杆前端的活塞安装位设置了环形卡槽，保证橡胶活塞安装后不会在推注过程中出现移位、脱落的问题，活塞与针筒内壁的过盈量经过反复校核，既保证密封时无液体渗漏，又不会因为过盈量过大导致推注阻力过高。针头连接座采用标准鲁尔接头结构，锥度匹配通用注射针头的安装尺寸，可实现针头的快速插拔与可靠锁紧，避免注射过程中针头脱落漏液；连接座与针筒前端的结合处做了过渡圆角处理，减少液体残留的死角，保证抽取的药剂能够完全推注，减少药剂浪费。从安装边界与外形尺寸来看，这款注射器的整体长度匹配常规一次性医用注射器的尺寸区间，针筒外径适配常规注射器固定夹具的安装尺寸，可兼容现有自动化注射设备的夹持工位，不需要额外调整夹具参数；推杆的行程长度与针筒的有效容量对应，当推杆推至最前端时，活塞前端刚好与针筒前端内端面贴合，最大限度减少残液量。

　　在部件装配逻辑上，各零件的配合公差经过分层设计：固定连接的部位如针头座与针筒的连接，采用过盈配合保证连接强度；运动配合部位如活塞与针筒内壁、推杆与针筒尾部导向结构，采用间隙配合加密封件的形式，兼顾运动顺畅度与密封性能。针筒尾部的翼状凸缘设计，方便操作人员抽取液体时手指借力，凸缘的厚度与边缘圆角经过优化，避免受力时出现应力集中导致部件断裂。另外，模型还原的表面纹理并非单纯的视觉装饰，针筒表面的防滑纹理对应实际产品的握持区域，能够增加操作人员手部与针筒之间的摩擦力，即使佩戴医用手套操作也不会出现打滑的情况；推杆表面的加强筋结构，在不增加整体壁厚的前提下提升了推杆的抗弯强度，避免推注过程中推杆受力弯曲变形，影响推注的平稳性。

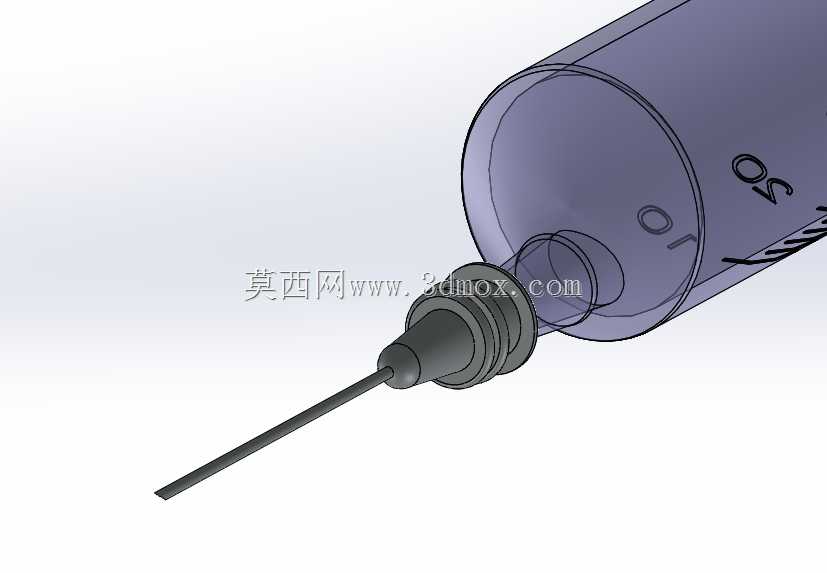

　　在实际应用场景中，这类结构模型不仅可以用于产品本身的结构迭代优化，还可以用于医用注射设备的配套结构设计，比如在自动化注药设备、实验室自动移液工作站的设计中，可直接调用该模型进行工位布局、夹持机构匹配、运动路径仿真，验证设备与注射器的适配性，减少重复建模的工作量。从结构设计的细节来看，针筒前端的针头安装座端面做了平面度处理，保证针头安装后端面贴合紧密，不会出现缝隙导致的液体渗漏或者空气进入；注射针头的针管与针座的连接部位做了包胶固定结构，保证针管承受侧向力时不会从针座中脱落。整个模型的装配关系完全还原实际产品的组装顺序，从推杆装入针筒、活塞固定到针头座安装、针头装配，每一步的装配路径都没有干涉，可直接用于生成装配指导文件，或者用于产品的拆装演示动画制作。
