三管立式表面紫外线消毒装置结构设计

这款三管立式紫外线消毒装置的建模，核心围绕硬质物体表面的病原微生物灭活需求展开，区别于常规空气消毒类紫外设备，其结构设计完全贴合近距离表面照射的消杀逻辑，在公共场景、小型商用空间的日常消杀环节有明确的适配性。从实际应用场景来看，这类设备可放置在办公区域入口、小型商超收银台旁、社区服务点的物品交接区，针对快递外包装、随身小物件、公共接触台面这类频繁触碰的硬质表面做定向照射消杀，弥补了化学擦拭消毒存在的残留、边角遗漏问题，也避免了喷雾消毒对电子类物品的损伤。

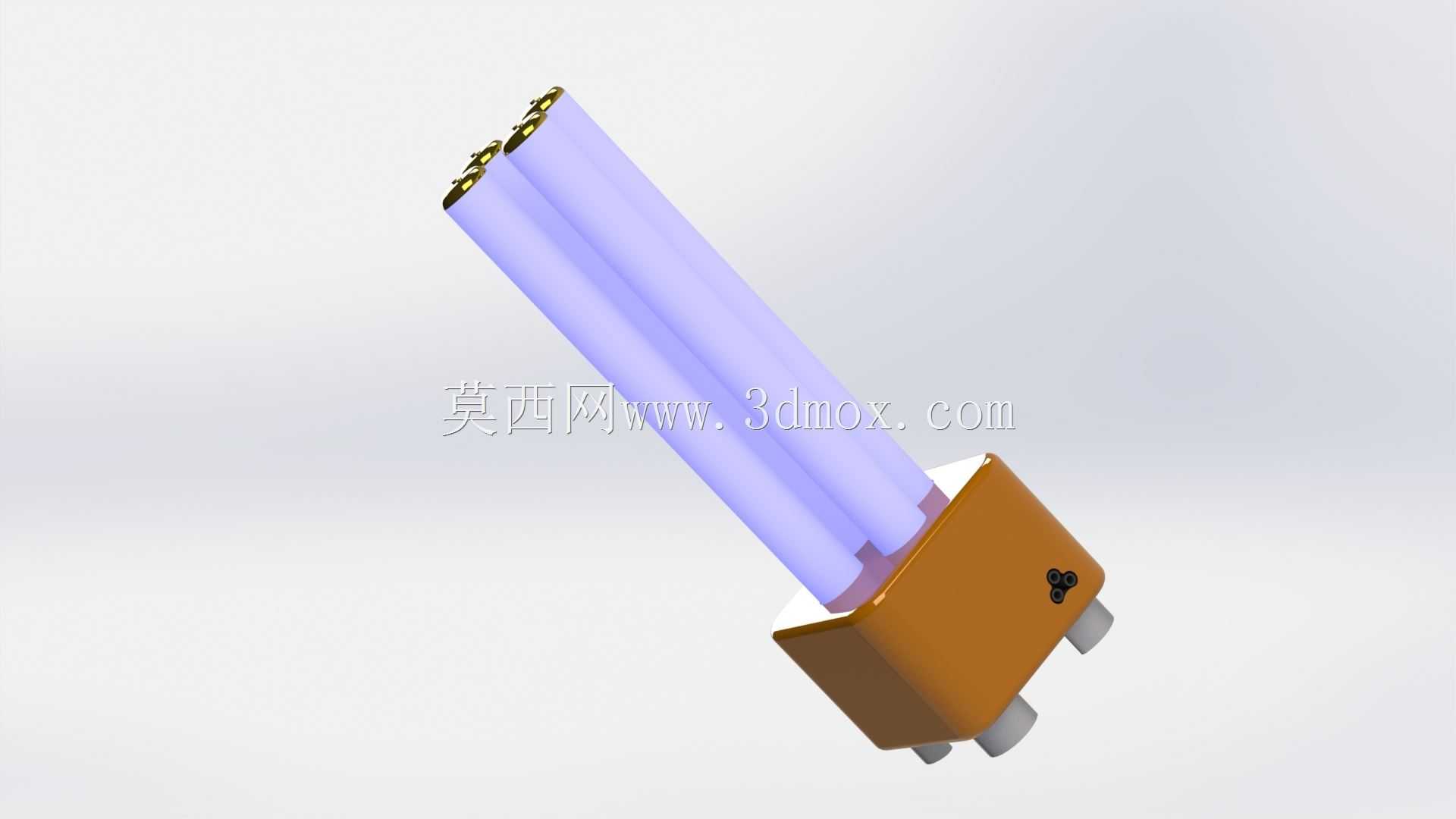

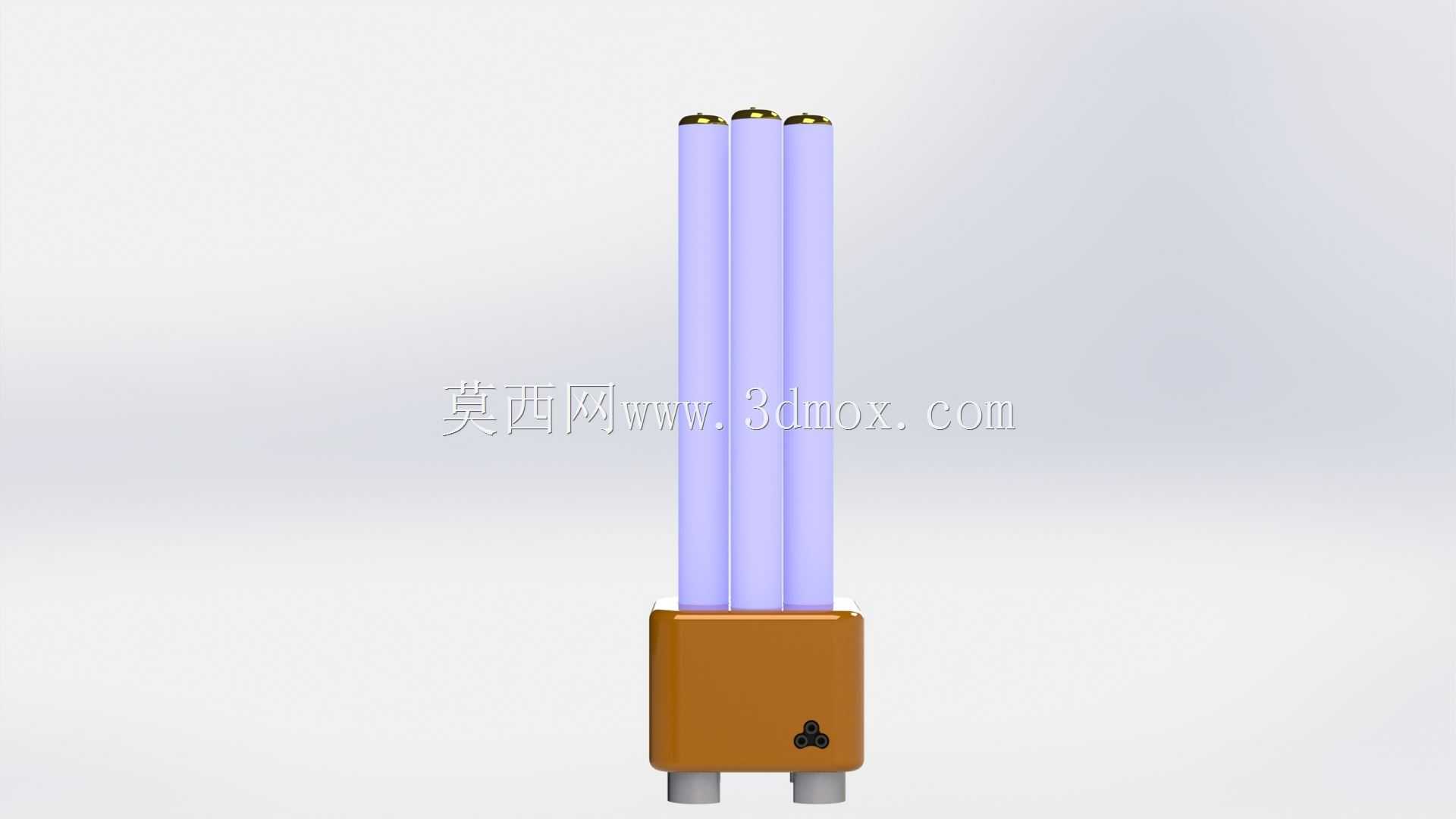

设备的功能特性围绕紫外照射的有效覆盖做结构匹配，三根平行排布的紫外灯管采用竖直并列布局，单根灯管的照射角度向外做微小倾斜，在距离底座20-30cm的常用放置平面上，形成宽度约25cm的连续照射覆盖带，无明显照射暗区。底座采用方正的配重式结构设计，内置镇流器与电路模块，整体重心落在底座几何中心范围内，即使受到轻微外力触碰也不会出现侧翻，底座底部预留两个出线孔位，适配常规两芯电源线的走线需求，出线位置做了圆角过渡处理，避免长期使用过程中电源线绝缘层被割破。灯管顶端设置一体式限位压盖，压盖与三根灯管的接触位置采用耐高温绝缘材质，既可以固定灯管间距，避免运输或移动过程中灯管晃动出现碎裂，也能遮挡灯管顶端的金属接线端，防止日常维护时误触带电部位。

从设计思路层面，整个模型的结构拆分完全遵循实际加工装配逻辑，底座外壳采用注塑成型工艺，壁厚设置为2.5mm，四个边角做R8的圆角过渡，既可以减少注塑过程中的应力集中，也能避免尖锐边角磕碰伤人。底座正面预留的标识安装位为内凹结构，深度0.3mm，可直接粘贴警示标识，无需额外做粘贴面的平整度处理。灯管与底座的连接采用插拔式灯座结构，灯座嵌入底座上表面的安装槽内，安装槽深度12mm，配合灯管根部的定位凸台，可保证灯管安装后垂直度误差控制在1°以内，避免长期使用后灯管倾斜导致照射区域偏移。设备整体高度控制在320mm，底座长宽尺寸为80mm*80mm，占用台面面积极小，不会对日常物品摆放造成干扰，安装边界预留了灯管外侧10mm的安全距离，防止周边物体过于贴近灯管遮挡照射路径，同时也避免物体直接接触高温灯管造成烫损或灯管破裂。

在结构细节处理上，灯管之间的间距设置为12mm，既保证了三根灯管的照射范围在目标消杀平面上形成连续重叠区，也预留了足够的散热间隙，连续工作状态下灯管周边的空气可通过间隙自然对流散热，无需额外加装散热风扇，降低了设备运行的噪音与故障概率。底座底部设置四个高度1.5mm的橡胶防滑脚垫安装位，脚垫采用嵌入式安装，安装后底座与放置台面之间留有3mm的间隙，既可以增加设备放置的摩擦力，也能让底座内部电路模块的热量通过底部间隙散出，避免底座长期贴合台面造成局部积热。整个设备的外露结构件均做了圆角处理，无尖锐的棱边与毛刺，符合日常民用消杀设备的安全设计要求，灯管外侧没有加装额外的金属防护网，是因为表面消杀场景下设备放置位置固定，且使用时人员不会长期停留在照射范围内，去掉防护网可以减少紫外光的遮挡损耗，提升表面照射的辐照强度，保证消杀效果。
