5毫升规格医用注射器结构设计方案

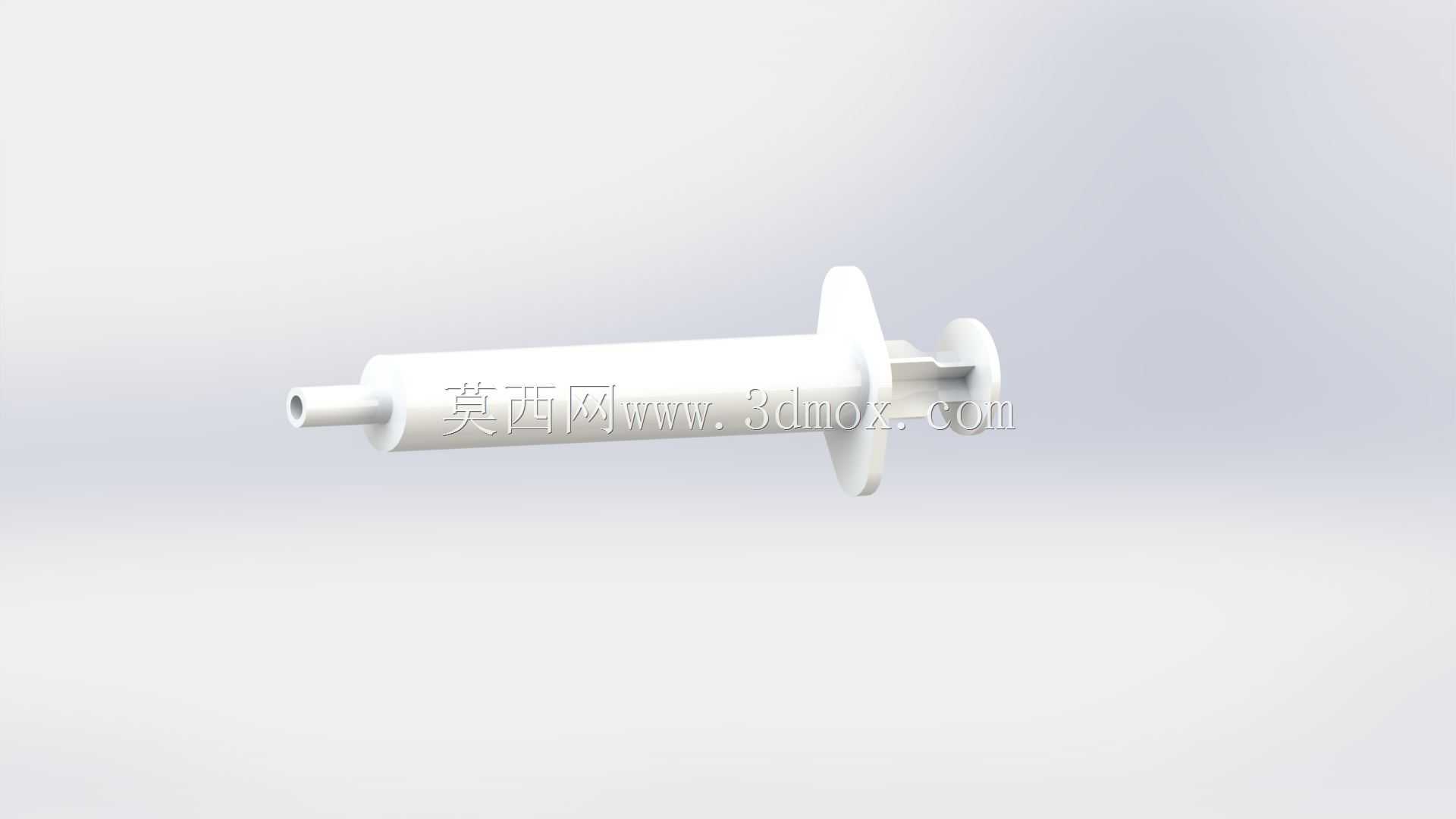

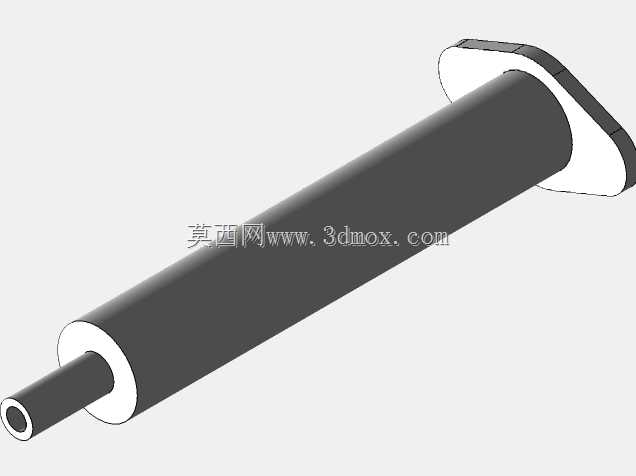

　　在临床诊疗、实验室液体移取、医美精细给药等场景中，5毫升规格的注射器是应用频次极高的器具，本次建模完全围绕实际使用中的操作逻辑与装配要求展开，没有做多余的装饰性结构，所有曲面与尺寸都匹配量产注塑件的工艺要求。先从核心的针筒部分说起，筒体采用等径薄壁结构设计，内壁的圆柱度公差控制在0.02毫米以内，保证推杆推进过程中不会出现卡顿、漏液的问题，筒体前端的锥头采用标准鲁尔接头尺寸，能够适配市面上绝大多数规格的注射针头，锥头与筒体的过渡位置做了R0.8的圆角处理，既避免注塑过程中出现应力集中导致的开裂问题，也能减少液体残留的死角，方便使用后的清洁或一次性使用后的毁形处理。

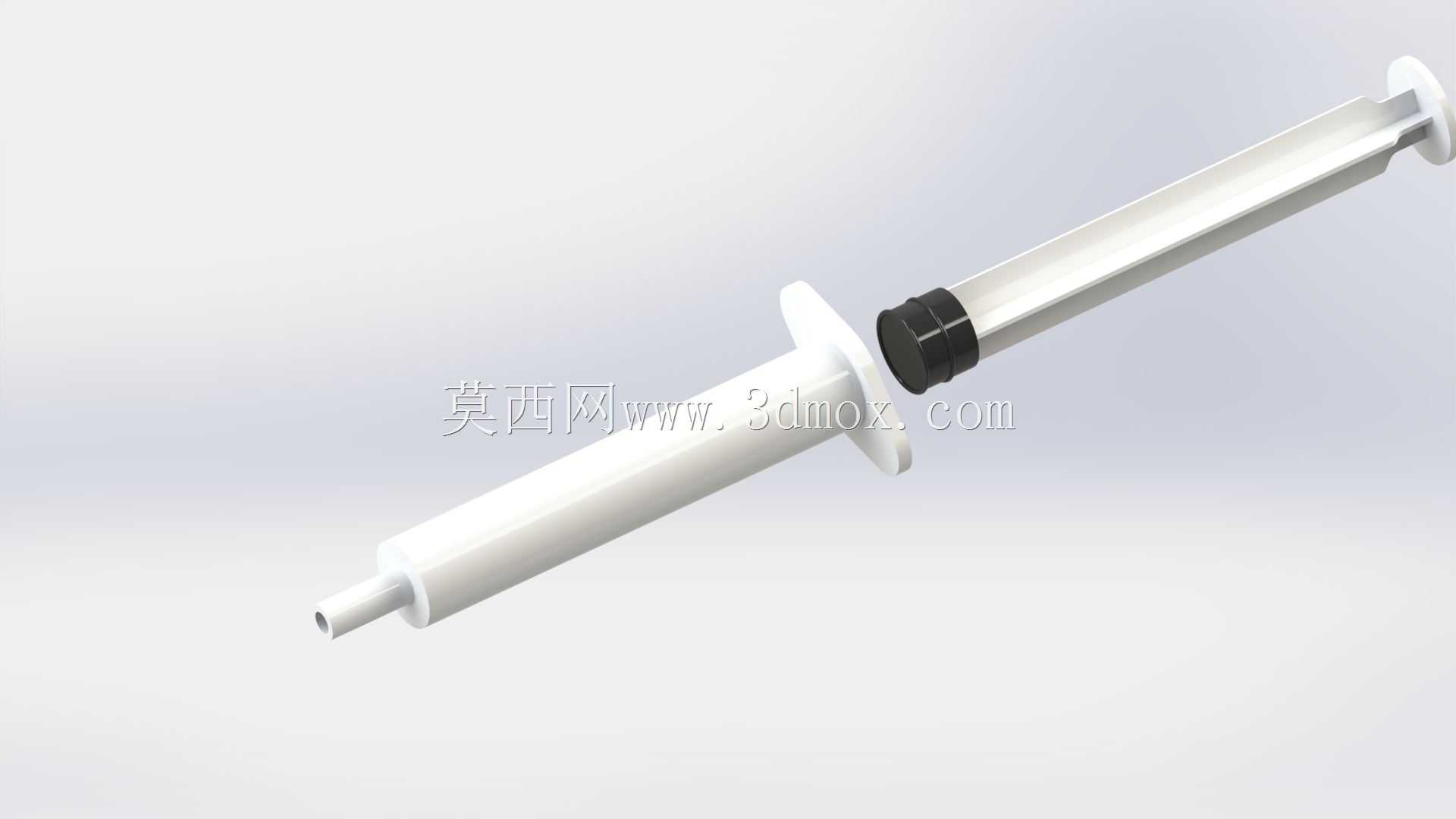

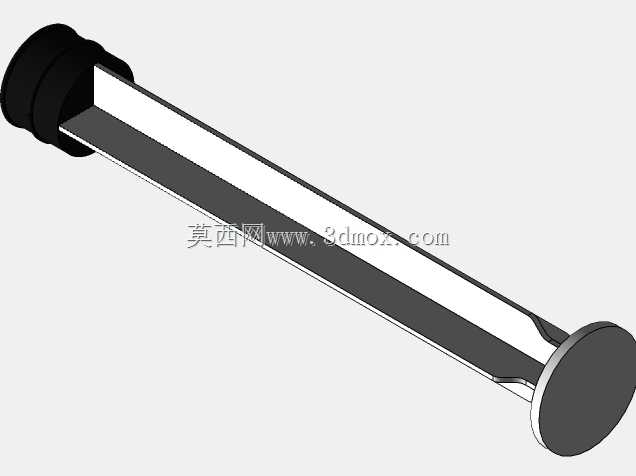

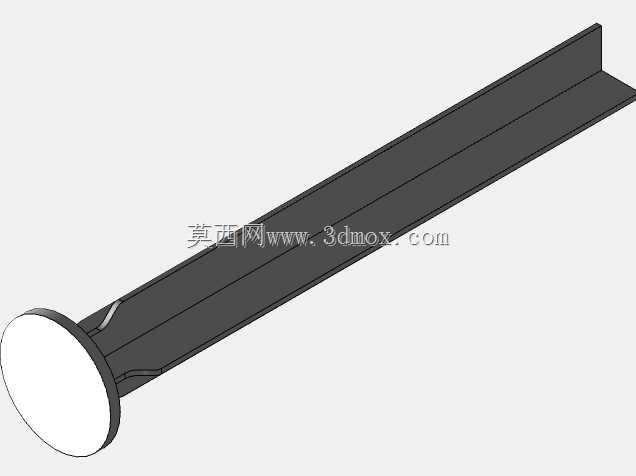

　　筒体尾部的法兰边宽度设计为4毫米，厚度1.2毫米，这个尺寸是经过反复验证的，既能够满足医护人员操作时手指抵靠的受力需求，不会因为法兰过窄导致按压时手指疼痛，也不会因为法兰过宽造成材料浪费，同时法兰边缘做了圆弧倒角，去除所有锐边，避免操作时划伤皮肤。再看推杆部分，推杆前端的活塞塞座尺寸与筒体内径采用间隙配合，塞座上设计了两道环形卡槽，用来安装橡胶活塞，卡槽的深度控制在0.6毫米，既能够保证橡胶活塞安装后不会在推拉过程中脱落，也不会因为卡槽过深导致活塞装配困难，推杆的杆身采用十字筋结构，相比实心杆身能够减少40%左右的材料用量，同时十字筋的厚度设计为1.5毫米，完全能够满足推进过程中的抗弯强度要求，即使在最大推力下推杆的弯曲变形量也不会超过0.1毫米，保证推注过程的稳定性。

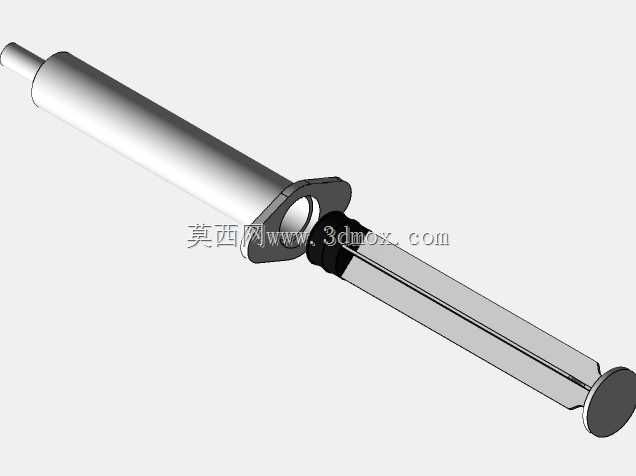

　　推杆尾部的按压盘直径设计为12毫米，表面做了细微的防滑纹理处理，拇指按压时不会出现打滑的问题，按压盘与杆身的过渡位置做了加强筋连接，避免大力推注时按压盘与杆身断裂。整个模型的装配边界完全匹配实际产品的装配公差，针筒与推杆装配后同轴度误差控制在0.03毫米以内，推进全程的阻尼感均匀，不会出现局部过紧或过松的情况。从应用场景的适配性来看，这个规格的注射器既可以用于临床中肌肉注射、静脉推注药液，也可以用于实验室中精确量取、转移少量液体，还可以适配在部分自动化给药设备、点胶设备中作为液体输出的执行部件，建模时特意保留了所有结构的脱模斜度，筒体的外表面脱模斜度为1°，内表面脱模斜度为0.5°，推杆部分的脱模斜度为0.8°，完全符合注塑模具的开模要求，不需要后续做结构修改就可以直接用于模具设计。

　　另外在细节处理上，针筒外壁预留了刻度标识的位置，刻度区域的平面度控制在0.01毫米以内，方便后续印刷刻度时保证标识清晰、位置准确，不会因为筒壁曲面导致刻度印刷变形。整个产品的所有棱角都做了安全圆角处理，没有任何尖锐的结构，避免生产、运输、使用过程中出现划伤风险，各部件的壁厚设计均匀，基本保持在1.2-1.5毫米之间，注塑生产时不会出现缩痕、缺胶等工艺缺陷，成型后的产品尺寸稳定性好，能够满足批量生产的一致性要求。在实际使用的功能逻辑上，推杆的行程设计为62毫米，对应5毫升的额定容量，当推杆推到底部时，活塞前端能够完全贴合针筒前端的内锥面，保证筒内的液体能够完全排出，不会出现残留量过大的问题，同时活塞与锥面的贴合压力控制在合理范围，既保证密封性能，也不会因为压力过大导致推杆无法顺利推到底。
