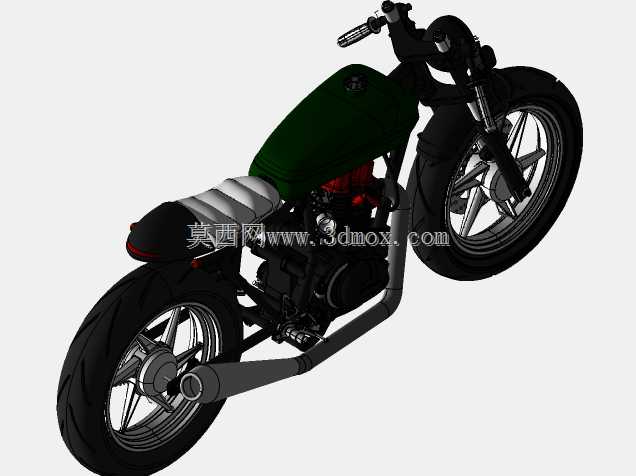

单后避震改装咖啡骑士摩托车结构

　　这款单避震咖啡赛车的结构设计，核心瞄准复古机车改装圈层的定制化需求，适配城市休闲骑行、复古机车文化展陈、小众改装配件开发验证等多个实际场景。不同于量产双后避震的传统街车架构，这套结构将后悬挂的受力路径完全集中在车架后段中央位置，在做结构受力校核时，需要重点关注后摇臂枢轴位置的应力集中系数，避免单侧受力带来的车架扭转疲劳问题。从实际使用场景来看，这类改装咖啡赛车主要面向追求轻量化操控、复古极简外观的骑行爱好者，日常使用场景集中在城市铺装路面的短途通勤、周末休闲跑山，并不适配非铺装路面的越野工况，因此在悬挂行程的设定上，后避震的压缩行程控制在80mm区间，既能够过滤铺装路面的细碎颠簸，也能保证过弯时足够的侧向支撑性，避免侧倾时悬挂压缩过度带来的磨脚踏风险。

　　设计思路上，这套结构完全遵循Cafe Racer车型的经典比例逻辑，将油箱线条做了平直化处理，搭配薄型一体式驼峰坐垫，整车的骑乘三角设定偏前倾，手把位置较低、脚踏位置靠后，符合高速骑行时的空气动力学姿态，能够减少骑行过程中的风阻影响。车架部分采用了钢管摇篮式结构的改型，去掉了传统双后避震对应的两侧安装支座，在车架后上叉的中央位置预留了单避震的上安装点，后摇臂采用了双管环抱式结构，避震下安装点设置在后摇臂的中央加强筋位置，这种布局能够让后轮的跳动受力直接通过单根避震传递到车架核心受力区域，相比双避震布局减少了两侧避震阻尼不一致带来的行驶跑偏问题。

　　外形尺寸方面，整车轴距控制在1380mm，属于紧凑型机车的轴距范畴，转向把的最大转角左右各32度，能够满足城市道路低速掉头、挪车的转向需求，最小离地间隙设定为140mm，在保证过弯倾角足够的前提下，避免过减速带或者路面起伏时磕碰发动机底壳。安装边界上，发动机采用了直列单缸风冷机型的安装点位，车架上的发动机安装孔位完全适配常见的125cc到250cc排量单缸风冷发动机的安装尺寸，不需要额外做转接支架即可完成动力单元的装配；前后轮均采用17寸辐条轮毂的安装规格，前轮搭配单碟刹的安装支座，后轮采用鼓刹加碟刹的兼容安装位，能够满足不同改装预算的配件选型需求。排气系统采用了侧出低位布局，排气头段从发动机排气口引出后，沿着车架下沿向后延伸，尾段出口位置在后轮轴前方，这种布局能够避免排气高温对后避震的热辐射影响，同时也能让整车的侧面线条更加简洁流畅，符合咖啡赛车的极简设计风格。车把部分采用了低趴的分离式车把，安装位置在前减震的上三星位置，相比传统一体式街车车把降低了120mm的高度，骑乘时上半身的前倾角度更大，高速行驶时的风阻更小，同时转向手感更加直接，能够更精准地传递前轮的路感。坐垫部分采用了薄型高密度发泡结构，厚度控制在30mm，表面做了仿皮纹理的防滑处理，驼峰部分的造型和油箱尾部线条完全衔接，从侧面看整车的上轮廓线从油箱头部一直延伸到坐垫尾部，形成一条流畅的平直斜线，这也是经典咖啡赛车的标志性视觉特征。在做三维结构建模时，需要重点校核前后轮的跳动行程与挡泥板、车架之间的运动间隙，前轮在最大压缩行程时，轮胎与前挡泥板之间需要保留至少15mm的安全间隙，后轮在最大压缩行程时，轮胎与坐垫底部、后挡泥板之间同样需要预留足够的间隙，避免颠簸时轮胎与车身部件发生磕碰。

　　另外单避震的安装角度也经过了反复调整，避震轴线与竖直方向呈18度夹角，这种倾斜安装的方式能够在避震压缩时提供一定的渐进式阻尼特性，初段过滤细碎颠簸更柔和，后段支撑性更强，符合铺装路面的骑行需求。燃油箱的容积设定在12L，按照这类车型百公里3L左右的综合油耗计算，满油续航能够达到350km以上，完全满足中短途骑行的续航需求，油箱的安装点位采用了前挂后锁的结构，前部通过橡胶缓冲衬套挂在车架头管后方的安装支架上，后部通过螺栓固定在车架中部的横梁上，橡胶衬套能够过滤发动机传递到油箱的震动，避免长期震动导致油箱焊缝出现疲劳开裂的问题。
