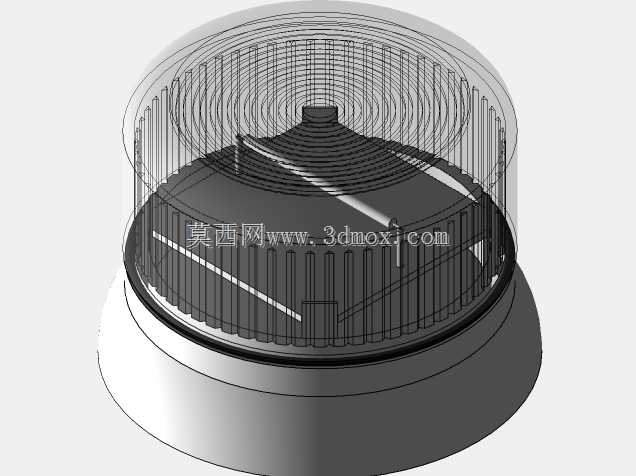

车载警示用闪烁白色LED警示灯结构设计

　　这款闪烁白色LED警示装置，核心应用场景覆盖工程作业车辆临时停靠警示、厂区内部设备运行状态提示、户外临时作业区域边界警示等多个工业场景，区别于传统旋转式警示灯，采用LED冷光源实现闪烁警示功能，在低功耗前提下实现高可见度的警示效果。从结构设计逻辑来看，整体采用三段式分层结构，底部为安装基座，采用圆弧过渡的矮台造型，基座底部预留标准安装孔位，可适配常见的车载顶装固定支架、设备平面螺装固定两种安装方式，安装边界控制在基座直径范围内，不会额外占用过多安装平面空间，基座内部预留驱动电路板的安装腔体，腔体做了阶梯式限位结构，电路板装入后可通过卡扣直接固定，无需额外打胶固定，方便后期维护更换元器件。

　　中部为光源安装腔体，腔体内部做了环形均布的LED灯珠安装位，灯珠安装角度采用向外倾斜15度的设计，配合顶部的透明灯罩实现360度无死角的光线覆盖，避免传统直射式LED灯存在的侧面可视角度不足的问题；腔体边缘做了防水胶圈的安装槽，胶圈采用梯形截面设计，装配后可实现IP65级别的防水防尘效果，满足户外雨天使用的需求，不需要额外加装防雨外罩。顶部的透明灯罩采用圆弧穹顶造型，灯罩内壁做了细密的环形棱纹结构，这些棱纹并非装饰结构，而是经过光学角度计算的散光结构，可将LED灯珠发出的点光源打散为均匀的面光源，避免局部亮度过高造成的眩目问题，同时提升光线的扩散范围，在距离警示点50米位置即可清晰识别闪烁状态。

　　灯罩与中部腔体采用旋扣式连接结构，相比传统的螺丝固定方式，拆装时不需要额外工具，旋转30度即可完成拆卸，方便后期更换灯珠或者清理灯罩内壁积灰，旋扣位置做了定位卡点，装配到位后会有明显的卡扣反馈，避免车辆行驶过程中震动导致灯罩松脱。闪烁功能的实现依托内部的驱动电路，电路设计采用宽电压输入方案，可适配12V到24V的常见工业、车载供电电压，不需要额外配置电压转换模块，闪烁频率设定在每分钟60到80次之间，这个频率区间既可以保证足够的警示辨识度，又不会因为频率过高造成视觉疲劳，也不会和消防、救护等特种车辆的警示灯频率冲突，符合通用工业警示设备的频率规范。

　　从外形尺寸来看，整体高度控制在100毫米以内，最大直径不超过120毫米，整体重量控制在300克以内，安装后不会对安装面造成过大的负重压力，也不会因为高度过高影响车辆通行限高，或者设备操作的视线遮挡。结构设计过程中充分考虑了不同使用环境的耐受需求，基座采用ABS工程塑料材质，表面做了哑光抗紫外线处理，长期户外暴晒不会出现变色、脆化问题，透明灯罩采用PC材质，抗冲击性能是普通玻璃的200倍以上，遇到碎石飞溅、轻微磕碰不会出现碎裂问题，适合工程作业场景的复杂使用环境。在装配逻辑上，所有内部走线都预留了走线槽，线路从基座中心的穿线孔引出，穿线孔位置做了橡胶护线圈，避免线路被金属壳体磨损造成短路问题，内部元器件的排布充分考虑了散热需求，LED灯珠的铝基板直接贴合在基座的金属散热衬片上，可将工作产生的热量快速传导到基座外部，长时间连续工作也不会出现灯珠光衰过快的问题，相比传统卤素光源的警示灯，使用寿命可提升5倍以上，功耗仅为传统产品的十分之一，大幅降低长期使用的能耗成本。
