小腿截肢适配储能式假肢结构设计

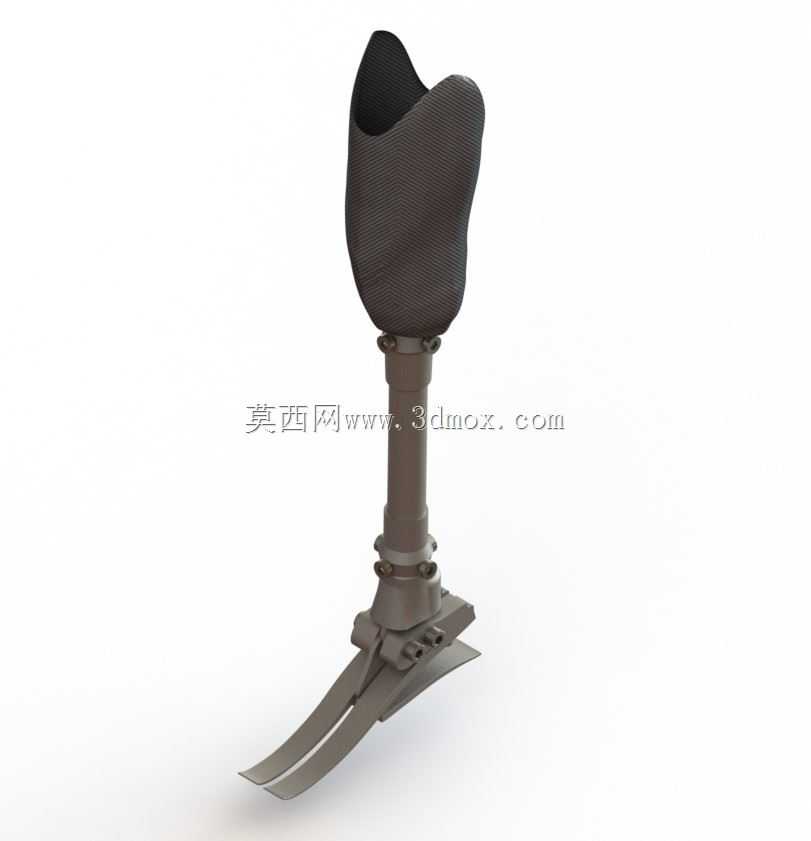

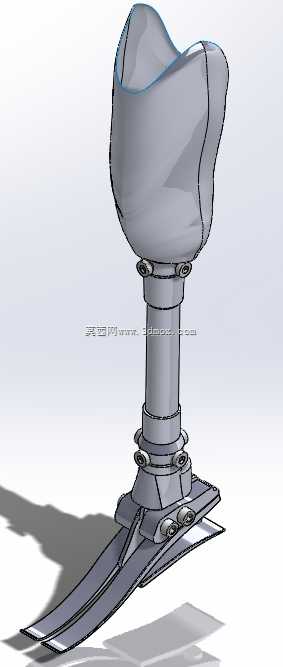

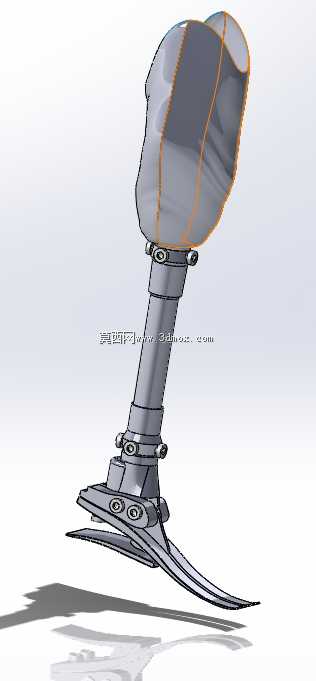

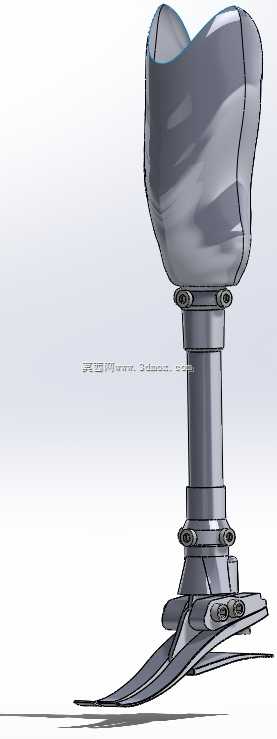

在下肢康复辅具的工程落地场景中，小腿假肢的适配精度直接决定穿戴者的日常行动能力，不同于工业设备的标准化量产逻辑，这类辅具的结构设计需要同时兼顾生物力学适配性与机械结构可靠性。本次呈现的假肢结构，核心分为接受腔、连接立柱、储能脚板三个核心功能段，各段之间通过标准锥面锁紧结构实现连接，可根据穿戴者的残肢长度、体重等级、行动场景做模块化替换。

从实际使用场景出发，接受腔作为与残肢直接接触的承载部件，其内腔曲面完全贴合残肢软组织的受力分布特征，边缘做了圆滑过渡处理，避免行走过程中对残肢表皮造成剪切磨损，腔体采用上宽下窄的锥度设计，承重区域集中在残肢胫骨近端与髌骨周围的软组织耐受区，避开骨突位置的集中受力，日常穿戴时可通过内衬套的压缩形变补偿残肢在不同时段的体积变化，保证行走过程中腔体与残肢之间无相对窜动。

中间的连接立柱采用航空级铝合金材质加工而成，柱身做了等强度变径设计，靠近接受腔的上端直径略大，用于传递垂直方向的体重载荷，靠近脚板的下端设置了角度微调机构，可根据穿戴者的步态习惯调整脚板的初始跖屈、背屈角度，补偿截肢后踝关节活动度的缺失，立柱内部预留了减重孔，在保证125kg载荷下弯曲变形量不超过0.2mm的前提下，尽可能降低整体结构重量，减少穿戴者行走时的能量消耗。

下端的储能脚板采用分体式叉形碳钢结构设计，区别于传统的一体式S形脚板，这种分叉式结构在足跟触地阶段可通过两个叉臂的独立形变吸收地面冲击，在足尖蹬地阶段释放储存的弹性势能，辅助穿戴者完成蹬地发力动作，脚板的着地面前端做了15度的上翘处理，适配行走过程中足尖离地时的角度变化，跟部位置设置了可更换的耐磨垫，长期使用磨损后可单独更换，无需替换整个脚板部件。

从安装边界来看，整套假肢的总高度可通过连接立柱的调节段在280mm到360mm之间连续调整，适配不同身高、不同残肢长度的小腿截肢用户，接受腔的接口采用行业通用的四棱锥连接标准，可与市面上主流的假肢连接件互换，无需额外加工转接结构。设计过程中充分考虑了不同路况的使用需求，脚板的形变行程设置为12mm，在平整路面行走时可提供足够的回弹反馈，在凹凸不平的路面行走时，叉形结构的独立形变可自动适应地面角度变化，减少连接部位受到的侧向弯矩，提升整体结构的疲劳寿命。

在结构强度校核层面，整套结构按照每日8小时行走、年均120万步的使用强度做疲劳仿真验证，连接部位的锁紧结构采用双重防松设计，避免长期行走过程中出现连接松动的问题，所有金属部件的表面都做了硬质阳极氧化处理，可耐受日常使用中的汗液腐蚀、轻微磕碰，不会出现表层脱落、锈蚀的问题。针对不同体重等级的用户，脚板的碳钢板厚度可做对应调整，体重较轻的用户选用较薄的板材获得更好的形变反馈，体重较大的用户选用较厚的板材保证支撑刚度，避免形变量过大导致行走不稳。

不同于工业机械的载荷传递逻辑，假肢的受力是随步态周期动态变化的，足跟触地时载荷垂直向下，支撑中期载荷沿肢体轴线传递，足尖蹬地时除垂直载荷外还会附加向前的剪切力，因此在连接关节的位置特意设置了微小的转动间隙，允许脚板在小范围内自适应转动，抵消步态过程中的侧向扭力，避免应力集中导致的部件断裂。整套结构没有多余的装饰性部件，所有外形设计都服务于功能需求，接受腔的外表面做了磨砂处理，方便穿戴时抓握调整，立柱的外圆柱面做了滚花处理，调整角度时可增大摩擦力，方便锁紧操作。
