腕戴式便携数据显示终端结构设计

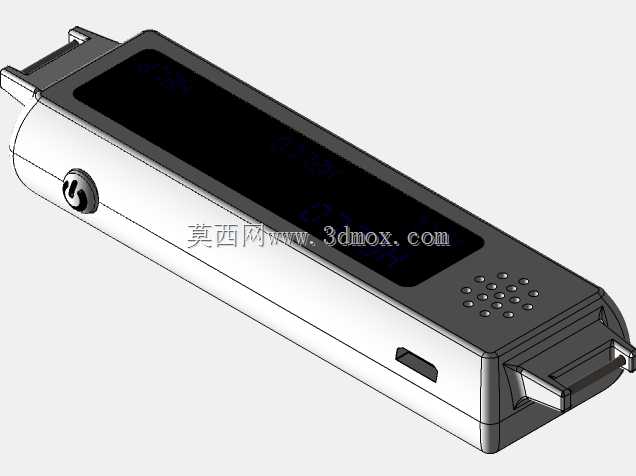

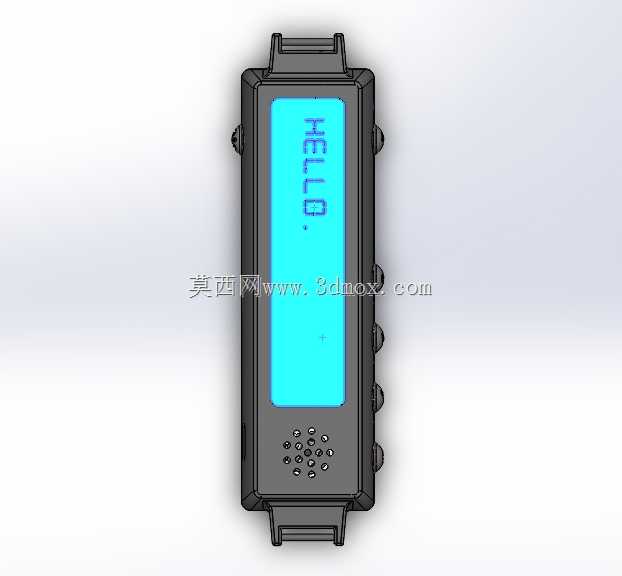

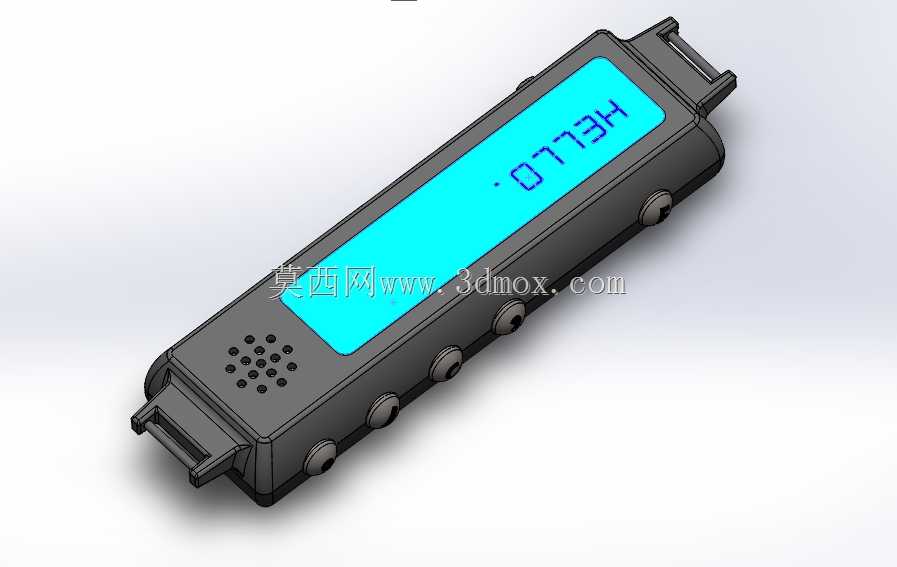

　　从功能集成的角度看，这款终端没有因为追求小巧体积削减核心功能，正面搭载的长条形液晶显示屏可以完整显示多组实时数据，屏幕做了嵌入式安装，边缘和壳体做了齐平过渡，避免日常佩戴时被袖口、装备挂带剐蹭造成屏幕翘起或者磨损；壳体一侧排布的多颗物理按键，对应功能切换、数值调整、确认返回等操作，按键采用凸起式圆弧造型，戴薄款劳保手套时也能准确按压，不会出现触控屏在戴手套场景下操作失灵的问题，每颗按键的周边都做了下沉式的防水唇边结构，配合壳体的超声波焊接接缝，可以应对日常户外作业的泼溅、扬尘环境，满足IP54级别的基础防护要求。这款腕戴式便携数据显示终端的设计，最初是为了满足现场作业场景下解放双手的信息读取需求——在工业巡检、户外勘测、移动运维这类场景中，作业人员往往需要双手操作工具、攀爬设备或者记录纸质台账，传统手持数据终端需要频繁取放，不仅拖慢作业节奏，在高空、狭窄空间等场景下还存在设备掉落的安全隐患，因此将数据显示模块做成可佩戴在手腕上的形态，是从实际作业痛点出发的结构选型。

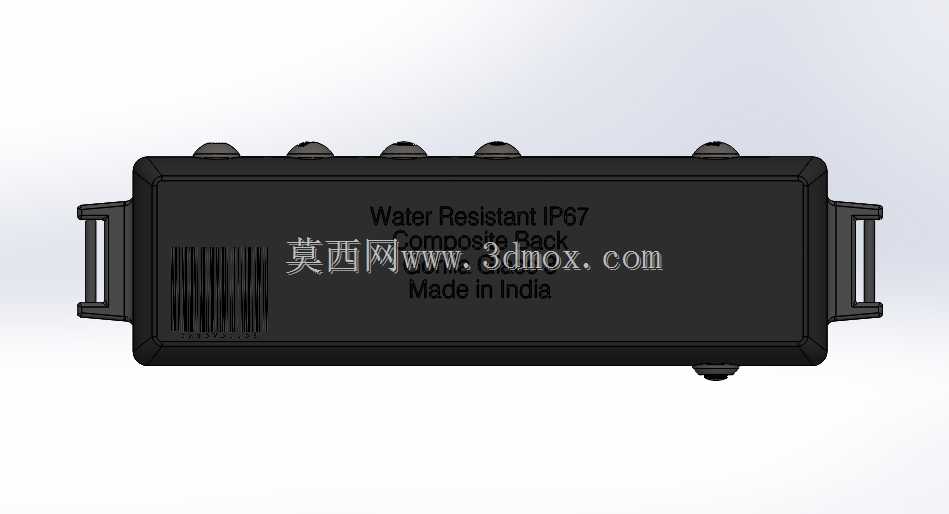

　　另一侧集成的USB接口和电源开关，接口位置做了内凹设计，后续可以搭配软胶塞实现接口处的密封防护，电源开关采用拨杆式结构，相比按压式开关更不容易被误触，避免作业过程中意外开关机造成的数据中断。终端一端的出声孔区域采用矩阵式小孔排布，下方对应内置扬声器，在嘈杂的车间、户外工地环境下，也能通过声音提示完成数据超限报警、操作反馈提醒，不用刻意抬手查看屏幕就能获取关键告警信息。两端的挂接结构是整个佩戴结构的核心设计，挂耳处做了加厚的加强筋处理，因为腕带长期拉扯会对挂接位置产生持续的交变应力，如果壁厚不足很容易在使用几个月后出现开裂断裂的问题，挂耳的开孔尺寸适配通用宽度的尼龙腕带、硅胶腕带，用户可以根据不同的使用场景更换腕带材质，比如防静电车间用防静电腕带，潮湿环境用防水硅胶腕带，低温环境用耐低温的织物腕带，不需要额外定制专用连接件。

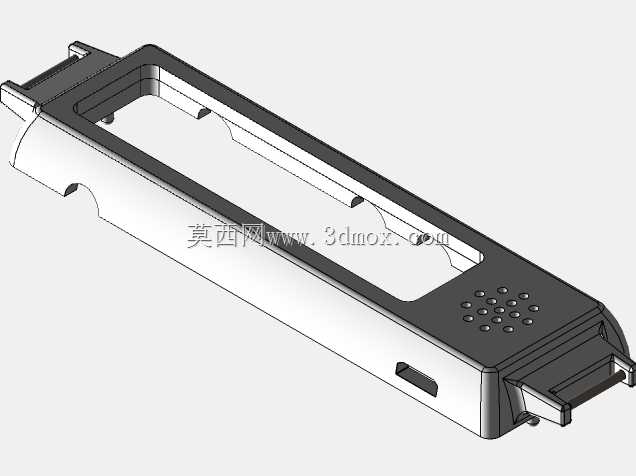

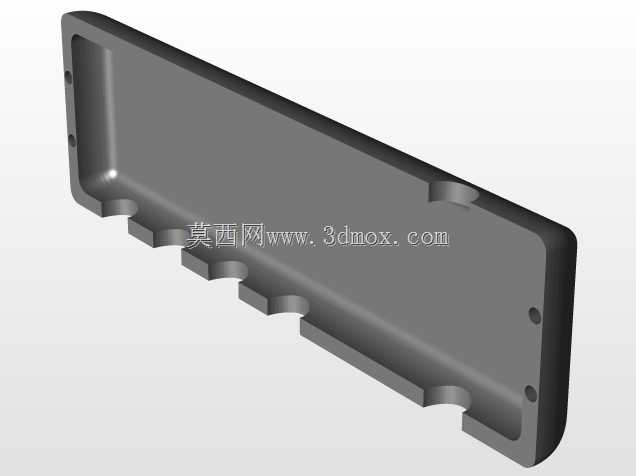

　　从结构布局的思路来看，整个终端的电路板、电池、扬声器都采用沿长轴排布的方式，最大限度压缩设备的厚度，让佩戴时不会因为设备过厚勾挂周边物体，壳体的边角全部做了大圆弧过渡，没有尖锐的直角棱边，长时间佩戴不会硌压手腕，即使在弯腰、抬臂这类大幅度动作下，也不会因为棱角挤压皮肤造成不适感。内部的电路板做了分层固定，屏幕通过双面胶和定位柱双重固定在壳体前盖，电池仓设置在屏幕下方的空余位置，配重金属块的位置做了重心优化，让整个设备佩戴时的重心尽量贴合手腕中心，不会出现往一侧歪斜的情况，减少长时间佩戴的腕部负担。

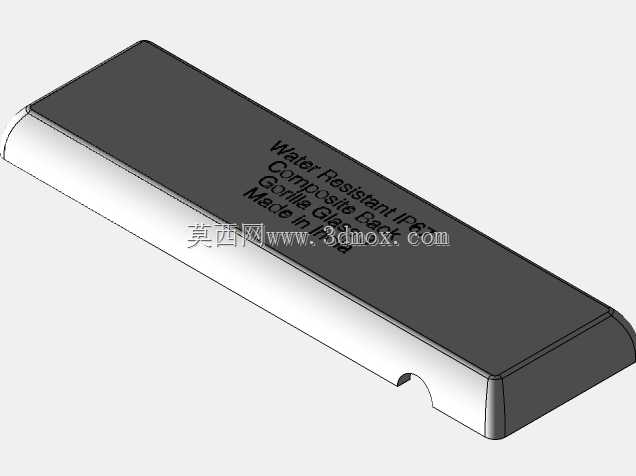

　　从安装边界尺寸来看，设备整体长度控制在适合成年人手腕宽度的范围内，宽度不会超过腕带的常规宽度，厚度控制在15mm以内，佩戴后不会影响手腕的正常弯曲，也不会因为突出过多在穿脱工作服、穿过狭窄设备缝隙时被卡住。在细节设计上，壳体表面做了细晒纹处理，相比光面壳体更不容易残留指纹和划痕，日常使用中轻微的磕碰不会留下明显的痕迹，适合工业场景下的粗放使用环境；屏幕表面的视窗稍微高出壳体平面0.2mm，既可以避免屏幕直接和接触面摩擦，又不会因为突出过多造成剐蹭。这款终端的结构设计没有追求消费电子类的极致轻薄，而是把可靠性、操作便利性、场景适配性放在第一位，所有的结构细节都是围绕作业场景下的实际使用需求调整，比如按键的按压力度设置在1.8N左右，既不会因为太轻容易误触，也不会因为太重按动费力；扬声器的出声孔直径设置在1.2mm，既可以保证声音传出的效率，又能阻挡大部分的灰尘、碎屑进入壳体内部；USB接口的位置距离端部有足够的空间，插数据线的时候不会被腕带挡住，不用摘下设备就能完成数据导出和充电操作。
